Barriere ecluse

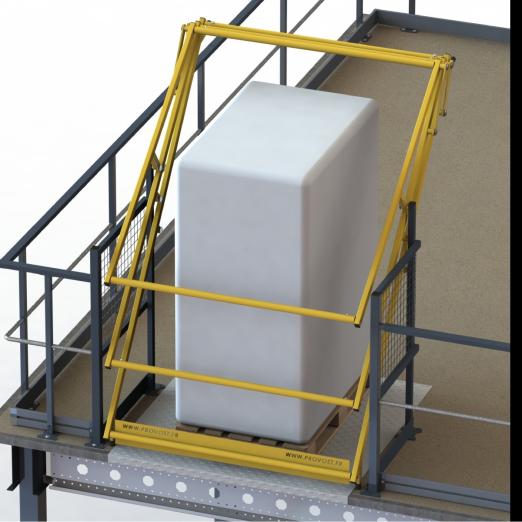

Une barrière écluse se présente sous la forme d'un garde corps basculant qui encadre la charge dans une cage. La cinématique de la barrière fait que l'accès au personne est empêché si un élévateur est en train de déposer ou de prendre la charge , et que l'accès à l'élévateur est interdit tant qu'un opérateur est en train de palettiser ou dépalettiser les produits manutentionnés.

Ce dispositif de sécurité antichute s'intègre sur le plancher en hauteur de votre installation : plateforme, mezzanine ou quai de chargement. Selon les contraintes d'implantations, elle peut être simple, à faible hauteur de travail, à dégagement vertical, partiellement étanche, etc.

Quelles sont les contraintes pour équiper un sas de transfert d'une barrière basculante ?

La première contrainte rencontrée sera dimensionnelle, en relation avec l'espace d'implantation notamment sous toit ou plafond et l'accès disponible :

• largeur de la zone de vide, continuité du garde corps.
• hauteur sous plafond disponible pour le basculement du cadre de l'écluse (Il existe à cet effet des modèles de barrières spéciales faible hauteur de travail, adaptés à des plafonds bas, mais aussi à des usages sur chantier, dans les carrières, etc.).
• présence de fermetures (portes),

Vous devez également inclure les contraintes de milieu : votre écluse à bascule doit elle être : isolante ? étanche ? particulièrement robuste pour être utilisée sur un chantier ? Doit-elle également tenir lieu de fermeture, donc fermer une porte ?

Les implantations de sas à palettes se font dans une grande diversité de milieux professionnels ;

• sas à palette pour entrepôt classique : sur plateforme ou niveau de mezzanine industrielle, bureau en hauteur.
• barrière écluse escamotable pour environnements vrac, notamment sur chantier, mais aussi silos, galerie, carrières, etc.
• barrière anti chute de palette pour milieu alimentaire ou chimique et assimilé, qui nécessiteront des notions d'étanchéité ou d'isolation, voire de construction anti corrosion, galvanisée, etc.

Les contraintes d'usage et d'utilisation : en vous posant des questions comme :

• Quelle hauteur de charge palettisée ? il s'agit généralement de palette mais en respectant les consignes de sécurité, toute forme préhensible par chariots élévateurs peut potentiellement être manipulée : fût plastique ou métal, conteneur lourd, panier de pièces, armoires, panneaux, bacs à bec...
• Comment accéder à la charge déposée par le chariot élévateur ?
• Dois-je manutentionner les charges par moyen de manutention aérienne ? Palan, tube de levage, etc.

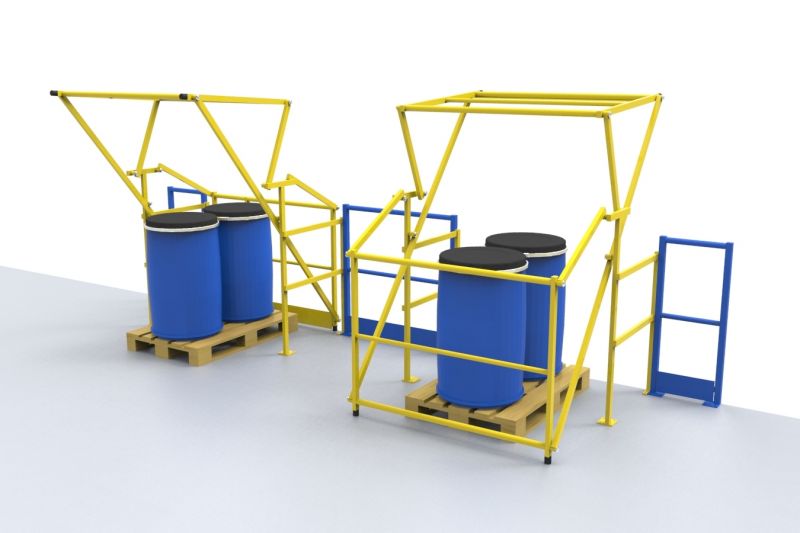

Ilustration TRIAX

Quel est le cadre légal se rapportant aux barrières de sécurité pour le transfert de charge ?

Le cadre légal et les recommandations sont issues du code du travail mais aussi d'organismes tels que les CRAMIF.
La norme de référence est la NFEN ISO 14122-3 pour la normalisation du garde-corps industriel.

Qu'est ce qu'une barrière écluse sans contrainte ?

L'implantation d'une barrière écluse nécessite de prendre en compte les paramètres de l'environnement de travail tels que hauteur sous plafond, dégagement et accessibilité des appareils de manutention automatique pour la reprise de charges ou de la palette entière, nature de la liaison - 100% interne, intérieur extérieur, escaliers, échelles, etc.

Un garde corps écluse "sans contraintes" est un dispositif qui peut s'implanter facilement sans adaptation importantes de la barrière de sécurité sur la mezzanine ou la plateforme de travail.

Même si cela correspond à la configuration idéale car la plus économique, il ne faut néanmoins pas se faire un monde des adaptations sur mesure. Les fabricants de barrières écluses et sas à palettes tels que TRIAX Sécurité sont parfaitement rodés aux fabrications adaptées, si bien que leur coût reste tout à fait acceptable, pour un produit 100% conforme à votre organisation.

Une barrière écluse s'installe t'elle toujours sur une plate forme ?

Non, une barrière écluse peut s'installer dans d'autres configurations. Elle est recommandée dès lors qu'il existe une différence de niveau entre le point d'arrivée d'une palette et son point d'utilisation ou de dépalettisation.
Dans les industries chimiques, et plus généralement les industries du vrac, les stations de remplissage ou les mélangeurs sont souvent des postes de travail surélevés. L'équipement permet de transférer les fûts, les palettes de rétention (à vide) sans danger.
Plus généralement, la barrière relevable permet de sécuriser l'espace de travail de l'opérateur et du manutentionnaire pour tout poste alimenté par palette.

L'écluse de transfert de palette offre encore de nombreuses possibilités ; consultez les fournisseurs Pop Industrie pour étudier votre configuration d'aménagement spécifique.

Les fonctions cachées de la barrière écluse.

La mission première d'un sas à palette est bien évidemment de sécuriser le transfert d'une charge palettisée entre deux niveaux, le sol et une mezzanine par exemple. Elle constitue une barrière anti chute de charge et de personne pour plateforme.

Il se peut cependant que le dispositif ait d'autres fonctions.

En effet, lorsque par exemple le sas est installé derrière une porte, la barrière de sécurité devra également prendre en considération les fonctions de la porte elle-même, à savoir fermer (!) tout simplement.
C'est le cas de la barrière à porte intégrée P. Son châssis frontal est garni d'un panneau formant porte, rendue entièrement amovible par le basculement de l'écluse. Ainsi, vu de l'extérieur et en attente de livraison, le dispositif se présence comme un accès "normal" au bâtiment.
Une écluse formant porte peut même inclure des fonctions d'étanchéité avancées, si vous gérez un entrepôt frigorifique par exemple.

Dans certains cas, notamment lorsque l'emplacement surplombe un atelier ou lorsqu'il y a beaucoup de passage sur le mezzanine et des risques de chutes d'objets, vous pouvez également équiper votre barrière écluse d'un panneau grillagé antichute. C'est notamment ce que vous propose le cadre mobile G de chez TRIAX SECURITE ; un aménagement supplémentaire à peu de frais pour offrir une sécurité intégrale à vos équipes et vos marchandises.

Plusieurs autres aménagements tels que motorisation électrique, dimensions spéciales sont envisageables pour correspondre au mieux à votre projet.
