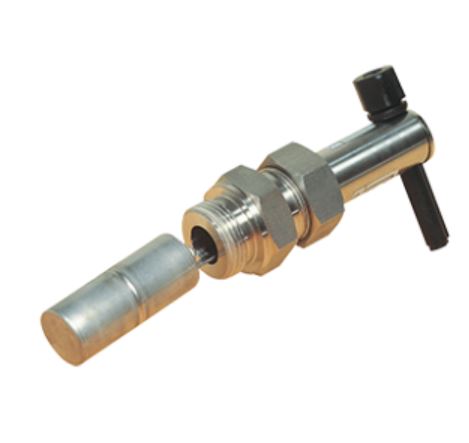

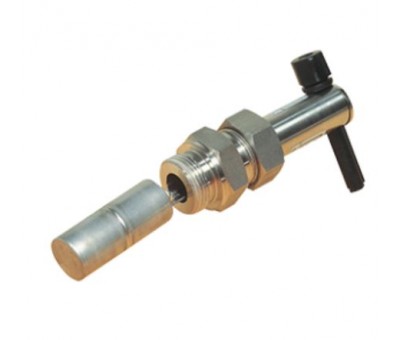

Contrôleur de niveau à flotteur NV

Le contrôleur de niveau à flotteur NV est utilisé là où on a besoin d’un instrument bon marché et compact pour contrôler les niveaux. Ses emplois privilégiés sont les machines de lavage, les chauffe eau à gaz, les stations de nettoyage.

Principe de fonctionnement : monté au bout d'un bras d’équilibre, le flotteur cylindrique en acier inoxydable monte et descend suivant le niveau du fluide. Il transmet ces mouvements à un aimant par le bidis d’un axe, et d’un ressort à lames. L'aimant met en circuit un contact Reed qui se trouve incorporé  dans un bloc contact coulissant, et qui n’entre pas en contact avec le fluide.

A l’usine, ce bloc contact est réglé en contact NO, c'est à dire le contact se  ferme si le niveau du fluide monte. En déplaçant ce bloc contact, on peut obtenir le fonctionnement de contact inverse (contact NC).
Ces instruments sont  livrés pour montage latéral direct. L'étanchéité est réalisée par la bande PTFE.
