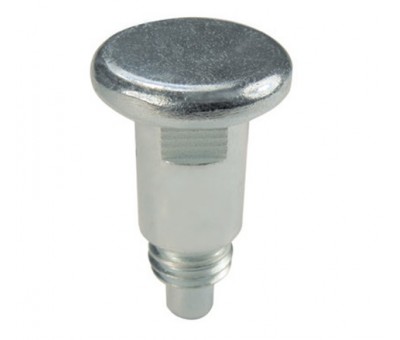

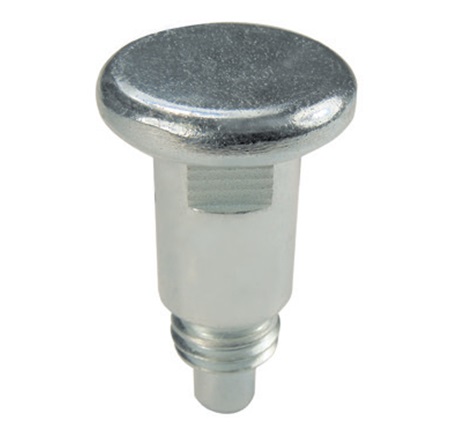

Doigt d'indexage à tête métallique
Doigt d'indexage à tête métallique

Doigt d'indexage à tête métallique

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
01 81 80 51 41

Les doigts d'indexage SR 5408 à tête métallique sont disponibles avec et sans position de blocage. La fabrication propose un corps acier zingué ou acier inoxydable et une tête en acier zingué, zamac.
Le finition du doigt indexable est mate.

Caractéristiques

Part  Taille D H h1 h2 h3 Diam goupille Position  Matériau
No. filetage (mm) (mm) (mm) (mm) (mm) centrage (mm) blocage insert
497510 M10 x 1.0 18.2 30.4 18.2 4.0 7.0 6.0 Non Zingué
497511 M10 x 1.0 18.2 30.4 18.2 4.0 7.0 6.0 Oui Zingué
497512 M12 x 1.75 24.0 39.4 19.2 8.0 7.0 7.0 Non Zingué
497513 M12 x 1.75 24.0 39.4 19.2 8.0 7.0 7.0 Oui Zingué
497514 M10 x 1.0 18.2 30.4 18.2 4.0 7.0 6.0 Oui Inox
497515 M10 x 1.0 18.2 30.4 18.2 4.0 7.0 6.0 Non Inox
