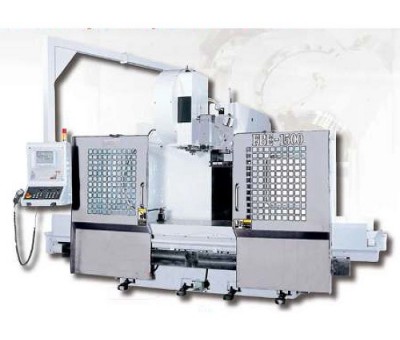

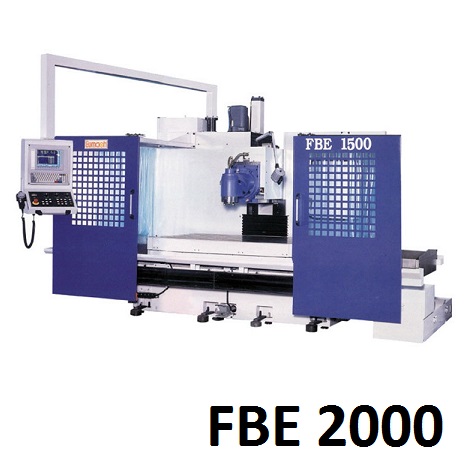

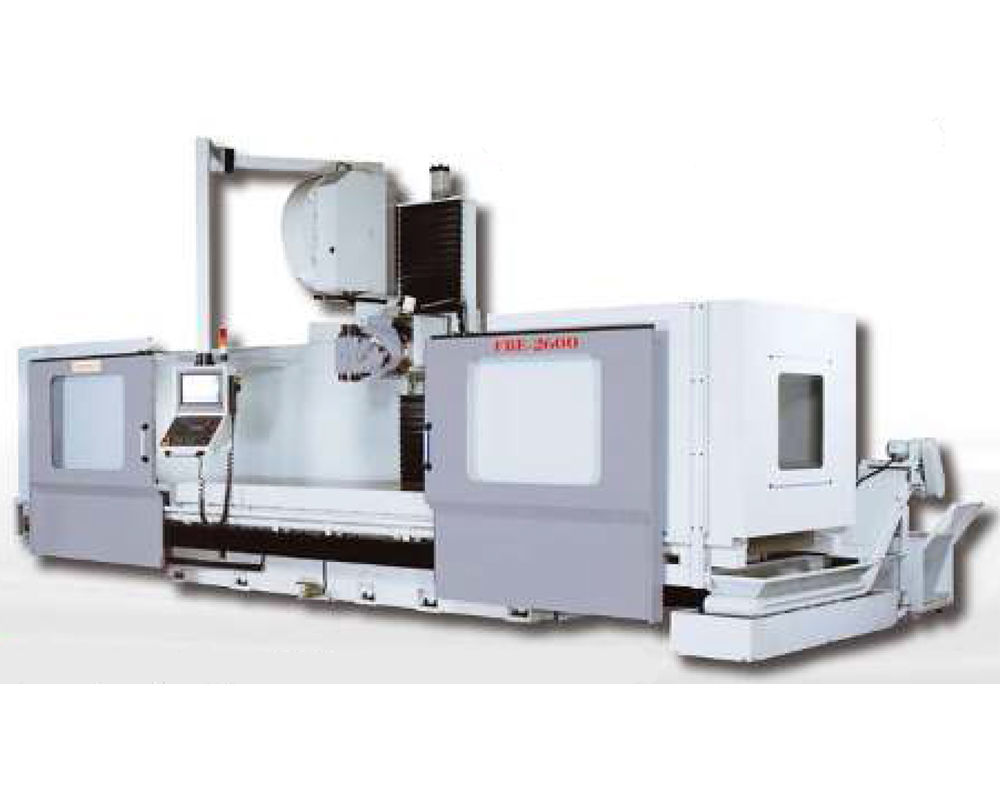

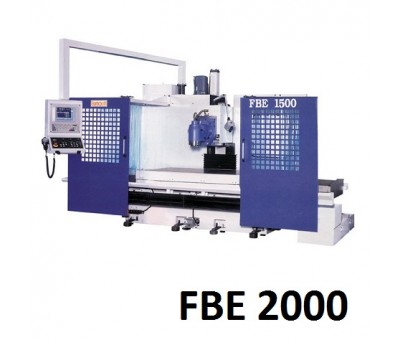

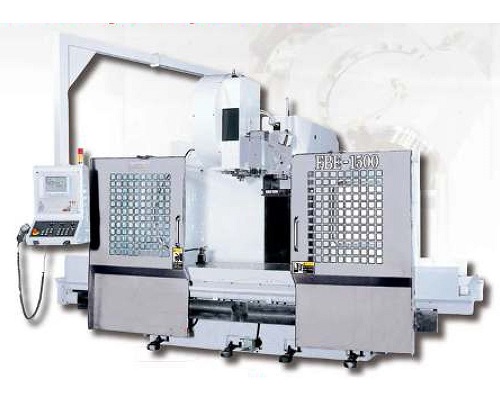

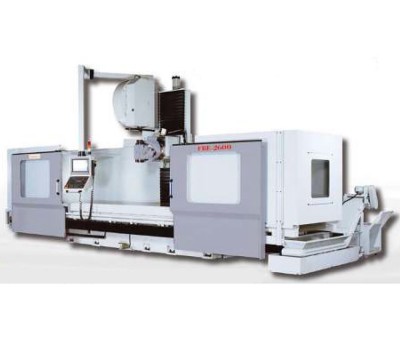

Fraiseuse universelle à commande numérique, série FBE
La fraiseuse universelle à commande numérique EUMACH est fournie avec son dispositif de serrage automatique d'outil.
Options :
- Tête universelle automatique indexable tous les 2,5°, en lieu et place
- Tête universelle automatique indexable tous les 1°, en lieu et place
- Tête universelle automatique indexable tous les 45°, en lieu et place
- Tête orthogonale autmatique indexable tous les 2,5°, en lieu et place
- Plateau tournant 2 positions, verticale/horizontale, axe continu, Ø 630 mm
- Course Z 1500 mm
- Changeur d'outils 24/32/40 outils
- Convoyeur à copeaux
- Arrosage centre-broche 20 bars
Caractéristiques
| Fraiseuse CN EUMACH | FBE 1500 | FBE 2000 | FBE 2600 |
| Course longitudinale de table | 1500 mm | 2000 mm | 2600 mm |
| Course transversale | 1000 mm | 1000 mm | 1000 mm |
| Course verticale | 1000 mm | 1000 mm | 970 mm |
| Surface de la table | 1600x1050 mm | 2100x1050 mm | 2700x1050 mm |
| Commande numérique | Heidenhain iTNC 530 | Heidenhain iTNC 530 | Heidenhain iTNC 530 |
| Nombre d'axes | 3 | 3 | 3 |
| Cône de la broche | SA 50 | SA 50 | SA 50 |
| Nombre de rainures | 7 | 7 | 7 |
| Largeur maximale des rainures | 22 mm | 22 mm | 22 mm |
| Vitesse de broche | 3500 tr/mn | 3500 tr/mn | 3500 tr/mn |
| avances automatiques mm/mn | 1 à 8000 | 1 à 8000 | 1 à 8000 |
| Arrosage par électropompe | |||
| Poids maxi admis sur table | 3000 Kg | 5000 Kg | 6000 Kg |
| A bélier | |||
| A banc fixe | |||
| Déplacements rapides | 10000 mm/mn | 10000 mm/mn | 10000 mm/mn |
| Moteur de broche | 25 kw | 25 kw | 25 kw |
| Poids approximatif | 10000 kg | 14000 kg | 12500 kg |
| Encombrement | 4500x4700x2734 | 5450x4700x2737 | 5450x4700x2737 |
| Fraiseuse CN EUMACH | FBE 3000 | FBE 4000 | |
| Course longitudinale de table | 3000 mm | 4000 mm | |
| Course transversale | 1000 mm | 1000 mm | |
| Course verticale | 950 mm* | 1000 mm | |
| Surface de la table | 3100x1050 mm | 4100x1050 mm | |
| Commande numérique | Heidenhain iTNC 530 | Heidenhain iTNC 530 | |
| Nombre d'axes | 3 | 3 | |
| Cône de la broche | SA 50 | SA 50 | |
| Nombre de rainures | 7 | 7 | |
| Largeur maximale des rainures | 22 mm | 22 mm | |
| Vitesse de broche | 3500 tr/mn** | 3500 tr/mn | |
| avances automatiques mm/mn | 1 à 8000 | 1 à 8000 | |
| Arrosage par électropompe | |||
| Poids maxi admis sur table | 8000 Kg | 9000 Kg | |
| A bélier | |||
| A banc fixe | |||
| Déplacements rapides | 10000 mm/mn | 10000 mm/mn | |
| Moteur de broche | 25 kw | 25 kw | |
| Poids approximatif | 13500 kg | 14500 kg | |
| Encombrement | 7450x3100x2500 | 8500x4700x2737 | |
| *En option : 1500 mm | |||
| **En option : 6000 tr/mn |
