Lacérateur papier et plastique en continu Multicutter
Le Multicutter Kongskilde est un lacérateur industriel conçu pour la découpe en continu des déchets de rognage produits des machines de production de films plastiques, d'emballages, de papier et les refendeuses.

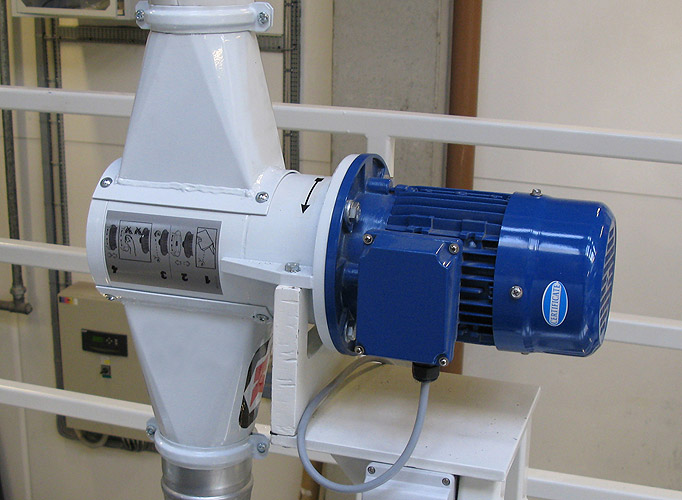

Le Multicutter est constitué d'un ensemble fixe et d'un ensemble rotatif de lames, entraînés directement par un moteur. Les lames sont fabriquées dans un acier trempé spécial, et se caractérisent par une grande résistance à l'usure et une grande durée de vie. Il est possible de régler les lames et de les réaffûter, c'est la seule forme d'entretien nécessaire.
Le système Multicutter coupe et transporte des chutes sur de longues distances. Il collecte par aspiration les déchets provenant de découpes et les fait passer à travers le Multicutter qui les lacère en petites longueurs, réduisant ainsi considérablement le volume des déchets et le coût de compactage et de stockage qui en découle.
Faible coût d’installation : les lacérateurs Multicutter sont simples d’installation, le produit passe directement dans le système sur le site de production. Le ventilateur Multiair, le Multicutter et le Multiseparator peuvent être placés n’importe où le long du conduit de transfert, permettant l’intégration totale au sein d’une installation préexistante.
Caractéristiques
| Rotor | Lames obliques : 2 ou 3 unités | ||
| Transmission | Directe, avec accouplement élastique | ||
| Moteurs | 3 x 400 V, 50 Hz | ||
| Type de moteur pour le Multicutteur | MS80 | MS80 | MS80 |
| K2 B5 IP55 | G4 B5 IP55 | G6 B5 IP55 | |
| 0.75 kW | 0.75 kW | 0.55 kW | |
| Vitesse de rotation | 2900 | 1400 | 900 |
| Poids du moteur en Kg | 30 | 31 | 31,8 |
| Consommation nom. Amp. À 400 V | 1,72 | 2,10 | 1,73 |
Haute capacité et excellente économie de fonctionnement :
Le lacérateur en continu Multicutter est doté d’une haute capacité, la circulation d’air à l’entrée/aux entrées de l’aspiration fournissant une vitesse de transport suffisamment élevée pour faire face aux déchets provenant des machines les plus rapides des industries du papier, des matières plastiques et de l’imprimerie.
De plus, le système possède la capacité de collecter des découpes provenant de plusieurs points et de les transporter sur plusieurs centaines de mètres jusqu’au point de collecte des déchets.
La haute capacité, l’excellente exploitation de l’énergie, la flexibilité inhérente (conception modulaire) et la réduction de l’espace nécessaire au stockage des déchets rendent l’économie globale du système particulièrement intéressante. Un système Multicutter comporte un ventilateur Multiair, un Multicutter, un Multiseparator et une série de composants provenant de la gamme OK de réseaux de tuyauterie.
Afin de créer l’aspiration nécessaire, l’air de transport traverse le Multiseparator. Il s’agit d’une unité de séparation rotative cellulaire qui permet de séparer les découpes de l’air de transport par aspiration et de les réintroduire dans l’air de transport par pression pour le transfert vers la benne/la salle de collecte de déchets. Le Multiseparator est utilisé pour empêcher le passage de déchets à travers l’unité Multiair assurant ainsi un système de traitement de déchets très efficace et nécessitant peu de maintenance.
Dimensionnement du système Multicutter :
Le dimensionnement prend comme point de départ la vitesse de découpe et donc la vitesse de la matière à retirer. Les vitesses de découpe indiquées sur les barres en bas nécessitent certaines vitesses d’air dans le système de transport. Les vitesses d’air nécessaires sont indiquées dans les diagrammes pour 2 installations types.
Le schéma permet également de choisir la longueur de transport. Les installations dont les caractéristiques correspondent à des valeurs situées au-dessus du point d’intersection des courbes de vitesse de l’air et de longueur de transport possèdent la capacité suffisante. Le schéma tient compte d’un maximum de 6 coudes de 90º.
Le diamètre de conduit nécessaire dépend de la largeur de découpe. Ceci ressort du diagramme à droite. Le dimensionnement est donné à titre indicatif pour les découpes de papier de 101 à 150 g/m2 et les découpes plastiques ≤ 120 µm. Le débit du ventilateur est calculé à 20º C et 760 mmHg. Le système Multicutter peut également être réalisé à l’aide des systèmes de conduits OK160 et OK200. Dans le cas où vos conditions diffèrent de celles mentionnées ci-dessus, nous vous prions de bien vouloir nous contacter pour de plus amples renseignements.
