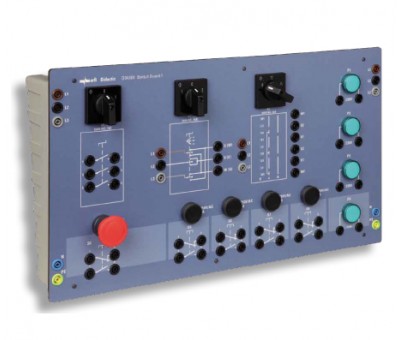

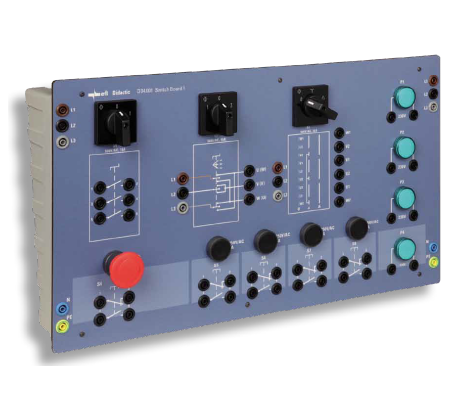

Module didactique de commutation manuelle en circuits triphasés
Ce module de commutation manuelle dans des circuits triphasés est une plaque didactique utilisée pour les formations et mise à niveau des techniques d'installation industrielle.
Plusieurs utilisateurs de circuits multipolaires peuvent se commuter, simultanément jusqu’à une puissance prédéfinie. Selon l’utilisation, on utilise différents appareils de commutation. Le choix des éléments de commutation et des appareils ainsi que la mise au point de circuits font partie intégrante de cet essai.
Contenus théoriques du moddule didactique de commutation manuelle en circuits triphasés :
- Commutation manuelle dans des circuits triphasés
- Étoile - Triangle – Commutation
- Commutation inverse Secours - Arrêt – Fonction
- Ouverture et fermeture
- Affichage de l’état
Caractéristiques
Contenu de l’essai : L’essai est rassemblé sur une plaque DIN A4 et comprend les éléments suivants :
- 1 triple interrupteur
- 1 interrupteur réversible avec mise à zéro
- 1 étoile - triangle – interrupteur
- 4 détecteurs de lumière verts avec ampoule LED pour 230 V
- 1 interrupteur d’urgence avec contacts d’ouverture et de fermeture en sortie
- 4 touches max. 250 V AC / 6 A avec contacts d’ouverture et de fermeture
- 5 pces à droite et 5 pces à gauche. Fiches de laboratoire de sécurité de 4 mm L1, L2, L3, N et PE
- Dimensions : 532 x 297 x 5 mm avec boîtier
