Appareil de mesure et de détection gaz et vapeurs GTR 210/-MED

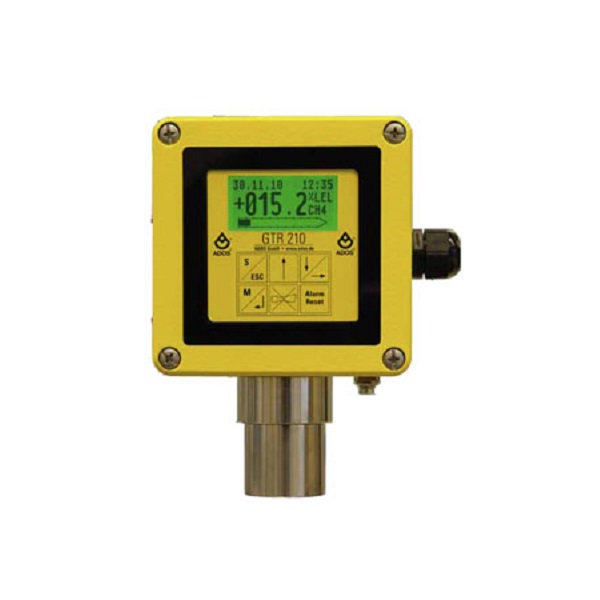

L'appareil de mesure et de détection GTR 210 propose 6 technologies de captation différentes pour la mesure de gaz et de vapeurs explosibles.
Il permet une mesure continue des gaz dans les sites non dangereux comme dans les sites à risque d’explosion.
Plusieurs types de gaz peuvent être détectés (gaz et de vapeurs explosibles, ininflammables et dangereux pour la santé), suivant la technologie du capteur
Principe de fonctionnement : un signal électrique, proportionnellement à la concentration en gaz mesurée, est émis et transmis à l’unité d’évaluation placée dans la zone non dangereuse.
L'affichage des concentrations de gaz détectées et des seuils d'alerte réglables s'effectue sur un écran en couleurs. La saisie via un clavier se fait sur un écran tactile.
Le signal de sortie de chaque tête de mesure est amené, par un câble multiconducteur, à l’appareil central où il y sera traité.
Tous les capteurs sont enfichables et peuvent donc être remplacés aisément.
Cet appareil de détection de gaz et vapeur avec protection anti-déflagrante bénéficie d'un ertificat de conformité KEMA / Degré de protection : Ex d e ia mb IIC T4 Gb
En option MED, ce détecteur de gaz et vapeurs remplit les conditions exigées par l’équipement marin et les milieux agressifs, selon la directive 96/98/EC et 2013/52/EU.
Le détecteur de gaz peut ainsi être installé aussi bien sous le pont que sur le pont (zone extérieure) dans des conditions difficiles.
Applications typiques :
- Industrie chimique, fabrication de colorants et peintures
- Etablissements de transformation des matières plastiques
- Stations d’épuration
- Chaufferies fonctionnant au gaz
- Réservoirs de gaz liquide
- Laboratoires
- Détermination de la concentration en O2
- Raffineries
- Entrepôts frigorifiques (détection de l’ammoniac)
- Cabines de peinture
- navires transporteurs de gaz
- navires porte-conteneurs
- plate-forme offshore
- applications dans des environnements agressifs
Caractéristiques
Mot du fournisseur

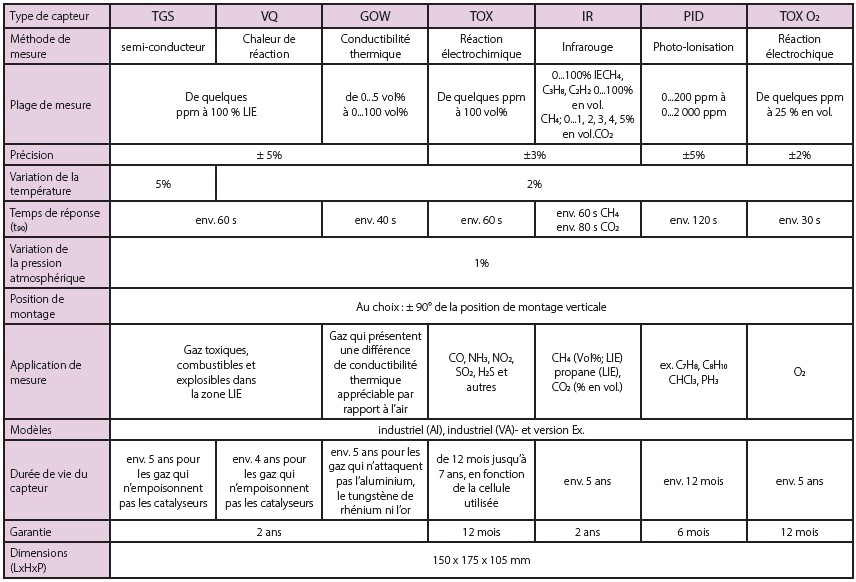

Caractéristiques des différents capteurs des appareils GTR 210/GTR 210 MED
- le capteur TGS : Ce capteur comprend un senseur à semi-conducteur qui est monté sur un substrat de SnO2 type N fritté. Lorsque des gaz combustibles ou des réducteurs sont adsorbés sur la surface du senseur, la concentration du gaz mesuré est alors déterminée par la variation de conductibilité.
- le capteur VQ : Il fonctionne selon le principe de combustion catalytique. Lorsque des gaz ou des vapeurs combustibles ou réducteurs parviennent sur l’élément de mesure, ils y seront brûlés catalytiquement, ce qui entraîne une augmentation de la température, qui modifiera à son tour la résistance de l’élément de mesure. Cette modification est proportionnelle à la concentration du gaz devant être mesurée. L’élément inerte sert à la compensation de la tempéra- ture et de la conductibilité du gaz mesuré.
- le capteur GOW : Il fonctionne selon le principe de la conductibilité thermique. Comme éléments de mesure, on utilise deux résistances en tungstène de rhénium, l’élément de comparaison étant exposé à un air normal et l’élément de mesure au gaz mesuré. La modification de concentration du gaz entraîne, sur l’élément de mesure, une modification de la température, qui est due à la variation de la conductibilité thermique. La modification de résistance de l’élément de mesure, qui y est liée, est une mesure directe de la concentration de gaz.
- le capteur TOX : Il comprend un système de mesure électrochimique à l’intérieur duquel l’air devant être mesuré sera diffusé. Dans le cas de la mesure de l’oxygène, l’oxygène existant sera réduit dans l’électrolyte, générant ainsi un faible courant (processus électrochimique). Si la pression de l’air est constante, ce courant sera directement proportionnel à la concentration en oxygène présente dans l’air mesuré.
- le capteur IR : Le gaz de mesure traverse une chambre de mesure dans laquelle se trouvent une source de rayonnement IR et un détecteur infrarouge bicanal. Durant ce processus, le rayonnement infrarouge subit un affaiblissement d’intensité induit par la molécule de gaz, ce qui permet de déterminer la concentration de gaz présente.
Comme la seule absorption prise en compte est celle d’une longueur d’onde spécifique au gaz à contrôler par rapport à une longueur d’onde non absorbée par le gaz de mesure, le système permet de compenser en grande partie les interférences dues à un encrassement, vieillissement, etc. - le capteur PID : Le gaz à mesurer passe par une chambre de mesure dans laquelle se trouvent une source de rayonnement UV et une paire d'électrodes placées face à face. Les molécules du gaz à détecter sont alors ionisées par le rayonnement ultraviolet. Les restes de molécule créés et chargés positivement et les électrons se déplacent vers les deux électrodes. Le courant à détecter forme ainsi une mesure pour la concentration de gaz. Il est alors possible, avec la tête de mesure PID, de mesurer les liaisons (VOC) organiques quelque peu fugitives dont le potentiel d'ionisation est inférieur à l'énergie de la source de rayonnement UV (10,6 eV).
