Banc de test de sertissage manuel portable WT-205
Caractéristiques :
- Capacité : 1 000 x 0,5 N
- Précision de mesure : ±0,2 PE
Description

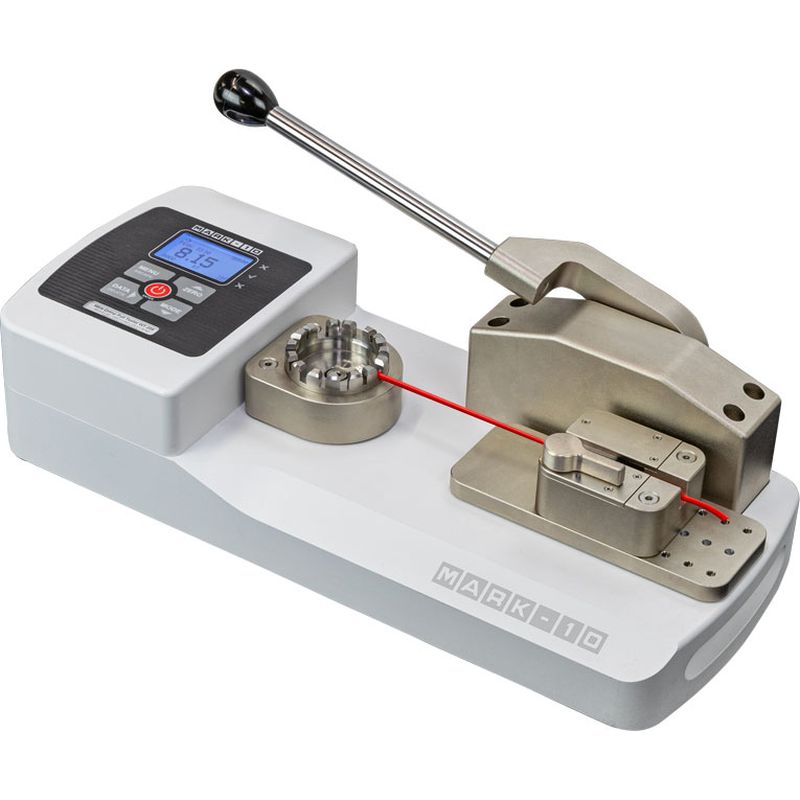

Le banc de test de sertissage manuel WT-205 mesure avec précision et efficacité les forces d'arrachement des sertissages de fils.
Il vous permet d'appliquer facilement une force allant jusqu'à 1 000 N à l'aide d'un levier ergonomique. Le support de bornes réglable standard du testeur comporte plusieurs fentes pour des diamètres allant jusqu'à 6,3 mm, tandis que la pince à coin autobloquante maintient fermement l'extrémité libre du câble.
Un écran LCD graphique rétroéclairé affiche la force en temps réel, la force maximale, l'unité de mesure et les indicateurs de réussite/échec. Des voyants verts et rouges peuvent également signaler la réussite ou l'échec du test. Une barre de charge à l'écran indique lorsqu'une surcharge est imminente.
Fonctionnalités :
- Mesure les forces d’arrachement en temps réel et les pics de force
- Levier ergonomique permettant d’appliquer jusqu’à 1000 N
- Compatible avec des câbles jusqu’à 6,3 mm
- Large choix de pinces pour s’adapter à une grande variété de matériaux
- Sorties USB, RS-232, Mitutoyo (Digimatic) et analogiques
- Sorties automatique / enregistrement des données / relise à zéro après rupture
- Mémoire de 1000 points avec calculs statistiques
- Protection par mot de passe pour éviter toute modification non autorisée
- Indicateurs de réussite / échec
- Taux d’échantillonnage haute vitesse de 7000 Hz pour une capture précise des valeurs de force maximale
- Alarme sonores et bips des touches configurables
- Trous de fixation pour montage sur établi
- Pour s'adapter à une grande variété de matériaux, des pinces alternatives en option et interchangeables sont disponibles.
Caractéristiques
| Capacité | 1 000 x 0,5 N |
|---|---|
| Précision de mesure | ±0,2 PE |
| Alimentation | Adaptateur CA : 100-240VAC, 50-60 Hz, 0,3 A |
| Poids | 11 kg |
| Température d'utilisation | +4°C à +38°C |
| Garantie | 3 ans |
| Désignation | WT-205 : Banc de test de sertissage manuel |
| Capacité | 1 000 x 0,5 N |
| Précision | ±0,2 PE |
| Cosses diamètre | de 0,3 à 6,3 mm |
| Longueur min. de l'échantillon | 53,3mm |
| Élongation max. | 43,2 mm |
| Alimentation | Adaptateur CA : 100-240VAC, 50-60 Hz, 0,3 A |
| Batterie | Rechargeable 8.4V NiMH / L'indicateur de batterie faible apparaît lorsque le niveau de la batterie est faible, et le testeur s'éteint automatiquement lorsque la puissance atteint un niveau critique. |
| Fréquence d'échantillonnage | 7000 HZ |
| Sortie | USB / RS-232 : Configurable jusqu'à 115 200 bauds. |
| Mitutoyo : BCD série convenant à tous les appareils compatibles SPC de Mitutoyo. | |
| Analogique : ±1 VDC, ±0,25% de la pleine échelle à la capacité. | |
| Surcharge admissible | 150% de la pleine échelle |
| Poids | 11 kg |
| Conditions d'utilisation | +4°C à +38°C |
| Garantie | 3 ans |
Mot du fournisseur
FAQ
Pour récupérer les données de vos tests d'arrachement de cosses, vous pouvez transférer les données vers un PC ou un collecteur de données via USB, RS-232, Mitutoyo (Digimatic) ou des sorties analogiques. Le WT-205 peut stocker jusqu'à 1 000 mesures et calculer des statistiques.
En cas de rupture de l'échantillon, le testeur peut automatiquement enregistrer et exporter la force maximale, puis effectuer une remise à zéro automatique en vue du test suivant, ce qui améliore l'efficacité des essais.
Utilisez le logiciel gratuit de collecte de données MESUR® Lite pour enregistrer des données continues ou ponctuelles. Les données stockées dans la mémoire du testeur peuvent également être téléchargées en une seule fois. L'exportation vers Excel se fait en un clic pour une analyse plus poussée.
