Bouchons d'étanchéité à expansion - hautes pressions
Description

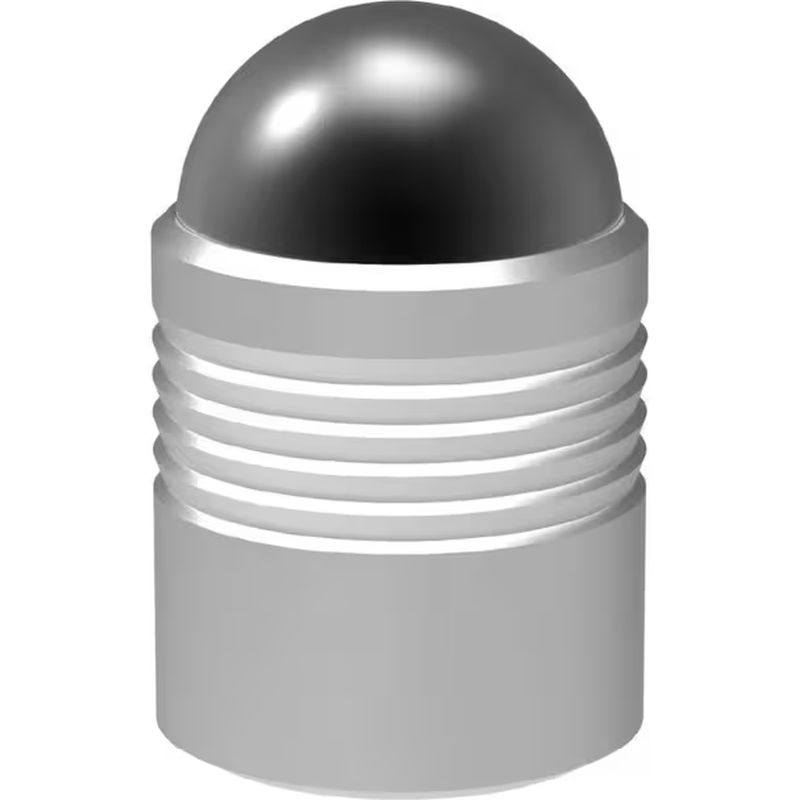

Ces bouchons d'étanchéité à expansion de taille métrique/en pouces sont destinés à offrir une étanchéité efficace aux hautes pressions des ouvertures ou des cavités, en obstruant la pénétration de poussière, d'humidité, d'air et de gaz.

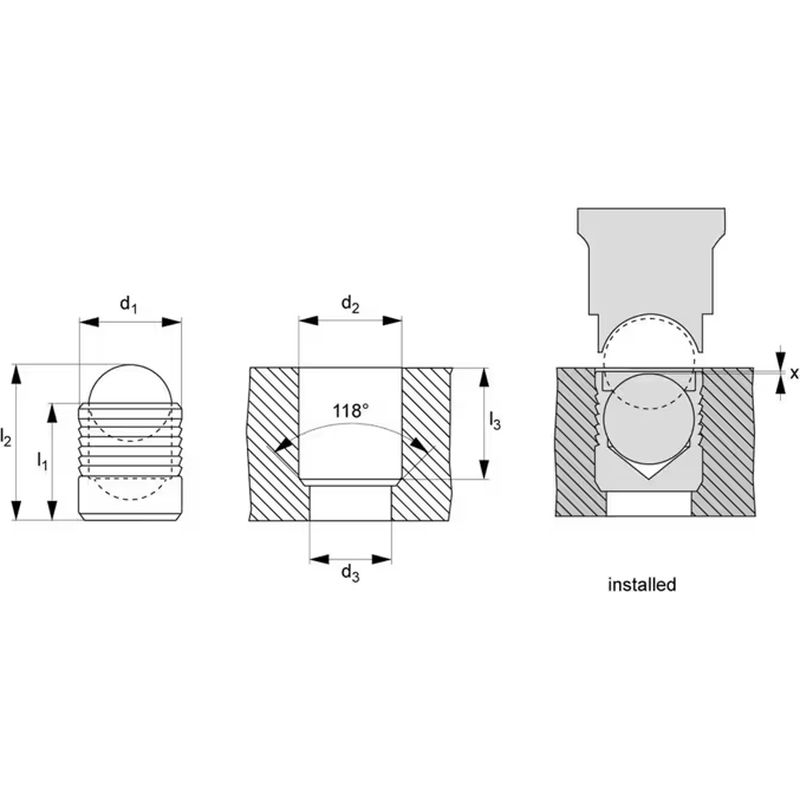

La boule d'expansion est insérée dans le manchon du bouchon. Les anneaux d'étanchéité rainurés séparés de la boule du bouchon sont poussés dans le boîtier. Ils restent en place avec la boule appuyée contre l'épaulement d'alésage.
Ils sont simples à installer puisqu'ils ne nécessitent pas de taraudage, d'alésage, d'usinage de rainures de joints toriques ou d'utilisation de rubans ou de mastics. Couramment utilisés dans des applications, dont les systèmes de transmission hydraulique, les systèmes pneumatiques, les systèmes hydrauliques, industrielles et les vannes.
- Offrent une étanchéité efficace aux hautes pressions des ouvertures ou des cavités.
- Obstruent la pénétration de poussière, d'humidité, d'air et de gaz.
- Utilisés dans des applications, dont les systèmes de transmission hydraulique et les systèmes pneumatiques.
- Séries : SRP0192, SRP0191, SRP0190
Caractéristiques
| Référence | d1 | d2 +0.1|-0.0 | d3 max | l1 | l2 | Matière boule | Matière corps |
| 20250416 | 6.0 | 6.0 | 5.3 | 6.5 | 8.7 | Acier | Acier zingué |
| 20250553 | 9.0 | 9.0 | 8.4 | 10.0 | 13.6 | Acier inox 303 | Aluminium |
| 20250751 | 16.0 | 16.0 | 14.7 | 17.0 | 23.4 | Acier inox 303 | Aluminium |
| 20250430 | 7.0 | 7.0 | 6.4 | 7.5 | 10.2 | Acier | Acier inox 303 |
| 20250461 | 7.0 | 7.0 | 6.4 | 7.5 | 10.2 | Acier | Acier zingué |
| 20250522 | 9.0 | 9.0 | 8.4 | 10.0 | 13.6 | Acier inox 303 | Acier inox 303 |
| 20250577 | 10.0 | 10.0 | 9.4 | 11.0 | 15.2 | Acier inox 303 | Acier inox 303 |
| 20250560 | 9.0 | 9.0 | 8.4 | 10.0 | 13.6 | Acier | Acier zingué |
| 20250362 | 5.0 | 5.0 | 4.3 | 5.5 | 7.1 | Acier | Acier zingué |
| 20250423 | 7.0 | 7.0 | 6.4 | 7.5 | 10.2 | Acier inox 303 | Acier inox 303 |
| 20250478 | 8.0 | 8.0 | 7.4 | 8.5 | 11.6 | Acier inox 303 | Acier inox 303 |
| 20250485 | 8.0 | 8.0 | 7.4 | 8.5 | 11.6 | Acier | Acier inox 303 |
| 20250539 | 9.0 | 9.0 | 8.4 | 10.0 | 13.6 | Acier | Acier inox 303 |
| 20250607 | 10.0 | 10.0 | 9.4 | 11.0 | 15.2 | Acier inox 303 | Aluminium |
| 20250669 | 12.0 | 12.0 | 10.6 | 13.0 | 17.9 | Acier | Acier zingué |
| 20250621 | 12.0 | 12.0 | 10.6 | 13.0 | 17.9 | Acier inox 303 | Acier inox 303 |
| 20250638 | 12.0 | 12.0 | 10.6 | 13.0 | 17.9 | Acier | Acier inox 303 |
| 20250836 | 20.0 | 20.0 | 18.7 | 22.0 | 30.1 | Acier | Acier inox 303 |
| 20250881 | 22.0 | 22.0 | 20.7 | 25.0 | 34.0 | Acier | Acier inox 303 |
| 20250287 | 3.0 | 3.0 | 2.2 | 3.6 | 4.6 | Acier | Acier zingué |
| 20250331 | 5.0 | 5.0 | 4.3 | 5.5 | 7.1 | Acier | Acier inox 303 |
| 20250768 | 16.0 | 16.0 | 14.7 | 17.0 | 23.4 | Acier | Acier zingué |
| 20250683 | 14.0 | 14.0 | 12.7 | 15.0 | 20.6 | Acier | Acier inox 303 |
| 20250676 | 14.0 | 14.0 | 12.7 | 15.0 | 20.6 | Acier inox 303 | Acier inox 303 |
| 20250737 | 16.0 | 16.0 | 14.7 | 17.0 | 23.4 | Acier | Acier inox 303 |
| 20250782 | 18.0 | 18.0 | 16.7 | 19.0 | 26.4 | Acier | Acier inox 303 |
| 20250805 | 18.0 | 18.0 | 16.7 | 19.0 | 26.4 | Acier inox 303 | Aluminium |
| 20250874 | 22.0 | 22.0 | 20.7 | 25.0 | 34.0 | Acier inox 303 | Acier inox 303 |
| 20250454 | 7.0 | 7.0 | 6.4 | 7.5 | 10.2 | Acier inox 303 | Aluminium |
| 20250508 | 8.0 | 8.0 | 7.4 | 8.5 | 11.6 | Acier inox 303 | Aluminium |
| 20250515 | 8.0 | 8.0 | 7.4 | 8.5 | 11.6 | Acier | Acier zingué |
| 20250584 | 10.0 | 10.0 | 9.4 | 11.0 | 15.2 | Acier | Acier inox 303 |
| 20250829 | 20.0 | 20.0 | 18.7 | 22.0 | 30.1 | Acier inox 303 | Acier inox 303 |
| 20250812 | 18.0 | 18.0 | 16.7 | 19.0 | 26.4 | Acier | Acier zingué |
| 20250409 | 6.0 | 6.0 | 5.3 | 6.5 | 8.7 | Acier inox 303 | Aluminium |
| 20250706 | 14.0 | 14.0 | 12.7 | 15.0 | 20.6 | Acier inox 303 | Aluminium |
| 20250263 | 3.0 | 3.0 | 2.2 | 3.6 | 4.6 | Acier | Acier inox 303 |
| 20250270 | 3.0 | 3.0 | 2.2 | 3.6 | 4.6 | Acier inox 303 | Aluminium |
| 20250348 | 5.0 | 5.0 | 4.3 | 5.5 | 7.1 | Inox 316 | Inox 316 |
| 20250355 | 5.0 | 5.0 | 4.3 | 5.5 | 7.1 | Acier inox 303 | Aluminium |
| 20250324 | 5.0 | 5.0 | 4.3 | 5.5 | 7.1 | Acier inox 303 | Acier inox 303 |
| 20250386 | 6.0 | 6.0 | 5.3 | 6.5 | 8.7 | Acier | Acier inox 303 |
| 20250379 | 6.0 | 6.0 | 5.3 | 6.5 | 8.7 | Acier inox 303 | Acier inox 303 |
| 20250225 | 3.0 | 3.0 | 2.2 | 3.6 | 4.6 | Acier inox 303 | Acier inox 303 |
| 20250294 | 4.0 | 4.0 | 3.3 | 4.0 | 5.2 | Acier | Acier inox 303 |
| 20250317 | 4.0 | 4.0 | 3.3 | 4.0 | 5.2 | Acier | Acier zingué |
| 20250300 | 4.0 | 4.0 | 3.3 | 4.0 | 5.2 | Acier inox 303 | Aluminium |
| 20250713 | 14.0 | 14.0 | 12.7 | 15.0 | 20.6 | Acier | Acier zingué |
| 20250652 | 12.0 | 12.0 | 10.6 | 13.0 | 17.9 | Acier inox 303 | Aluminium |
| 20250720 | 16.0 | 16.0 | 14.7 | 17.0 | 23.4 | Acier inox 303 | Acier inox 303 |
| 20250249 | 4.0 | 4.0 | 3.3 | 4.0 | 5.2 | Acier inox 303 | Acier inox 303 |
| 20250775 | 18.0 | 18.0 | 16.7 | 19.0 | 26.4 | Acier inox 303 | Acier inox 303 |
| 20250850 | 20.0 | 20.0 | 18.7 | 22.0 | 30.1 | Acier inox 303 | Aluminium |
| 20250911 | 22.0 | 22.0 | 20.7 | 25.0 | 34.0 | Acier | Acier zingué |
| 20250867 | 20.0 | 20.0 | 18.7 | 22.0 | 30.1 | Acier | Acier zingué |
| 20250904 | 22.0 | 22.0 | 20.7 | 25.0 | 34.0 | Acier inox 303 | Aluminium |
| 20250614 | 10.0 | 10.0 | 9.4 | 11.0 | 15.2 | Acier | Acier zingué |
