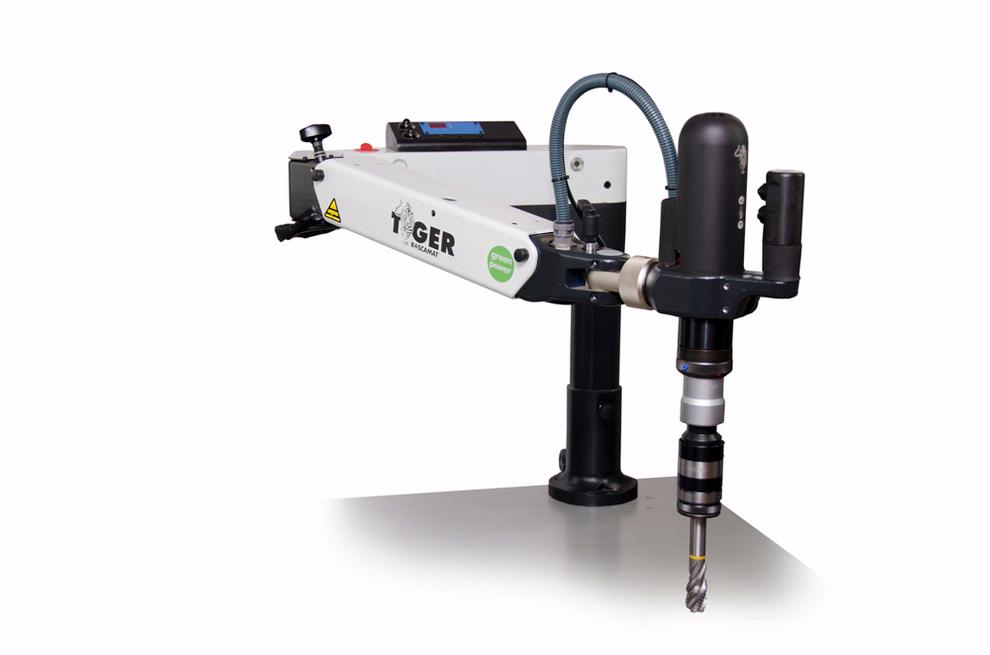

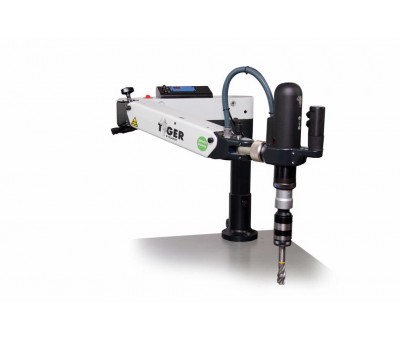

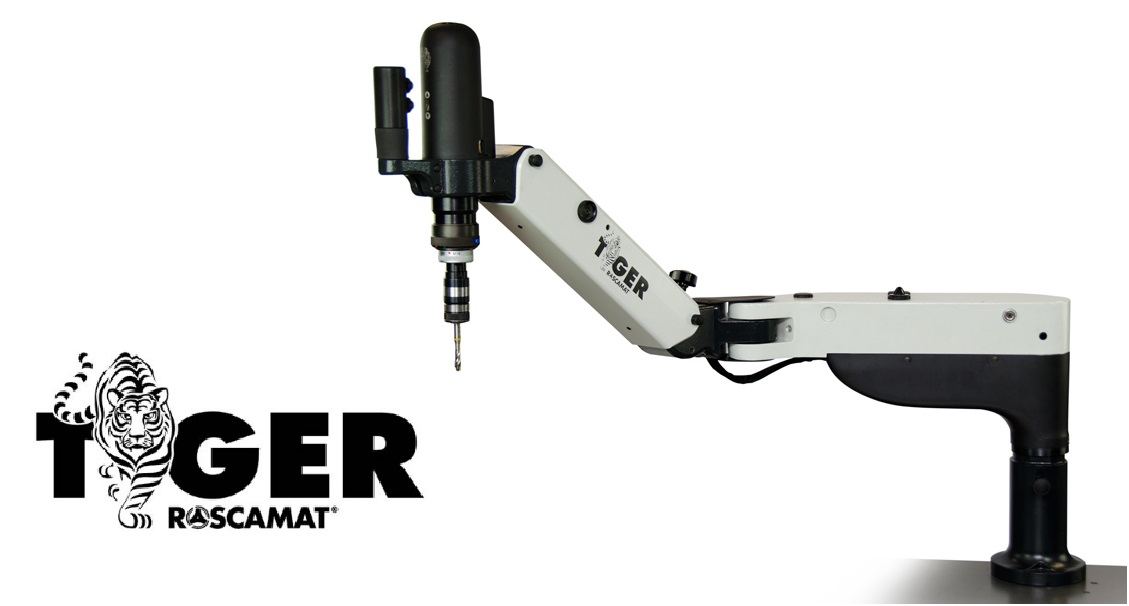

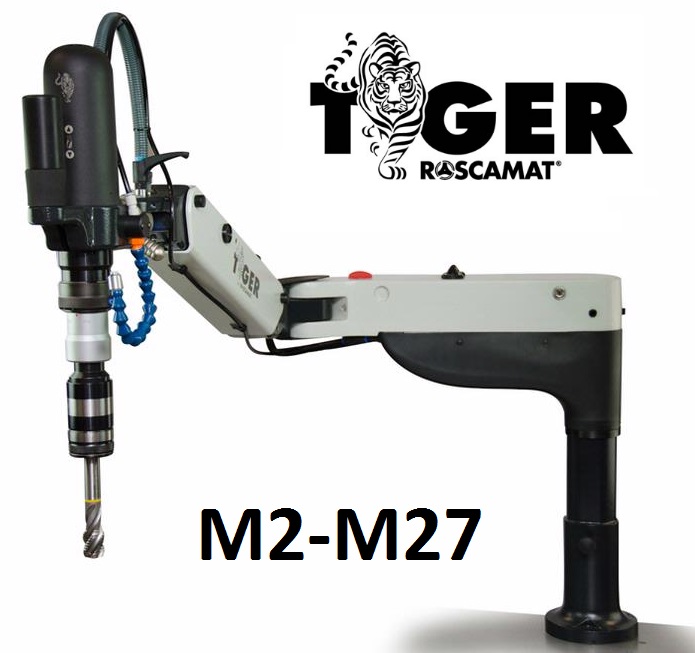

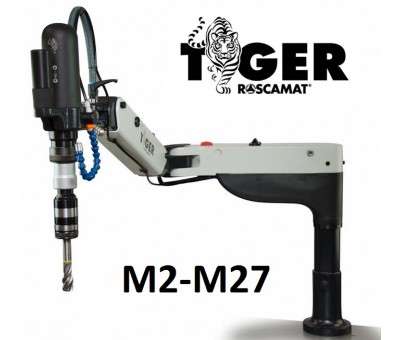

Bras taraudeur électrique TIGER, M2 à M27 (M33)
Caractéristiques :
- Filetage Taraudage : Acier M2 M27 Alu M30
- Rayon d'action : 1020 mm
Le bras de taraudage Tiger est le modèle intermédiaire des taraudeuses électriques ROSCAMAT. Equipé d'une motorisation avec un couple maxi de 185Nm, ainsi que de 7 modules de vitesse à changement rapide au choix de 90 à 2100 tr/mn, avec un rayon d'action de 1020mm, il propose une capacité de taraudage M2-M27 pour l'acier (M33 pour l'aluminium).
Grâce à sa base et au moyen de trois vis, ce bras de taraudage électrique équilibré peut être fixés sur une table ou un établi. Il permet de travailler à angle droit par rapport à la zone de travail.
Le contrôle de vitesse offre un nouveau confort dans l'utilisation des machines de taraudage de bras articulés. Driven à partir d'un seul moteur, sept modules de vitesse différentes sont disponibles avec leurs couples de puissance pertinents. Les modules de vitesse sept à changement rapide fournissent la vitesse et le couple pour chaque type de filetage, de M2 à M27 (M33) threads.
Commande : la vitesse de rotation du moteur, la lubrification automatique (option) et la profondeur (option) sont réglables au moyen de boutons situés au-dessus du bras radial. La vitesse peut ainsi être adaptée à chaque type de filet.
Version VH : le ROSCAMAT TIGER -VH- (Vertical & Horizontal, 4x90º) comprend un ensemble de tête articulée facilement manche qui permet au moteur d'être placé dans quatre positions 90 ° et appuyez dans le sens horizontal et vertical.
Changement rapide porte-outil
Caractéristiques
| Filetage Taraudage | Acier M2 M27 Alu M30 |
|---|---|
| Rayon d'action | 1020 mm |
Zone de travail
Roscamat tiger Rayon: 1020 mm / haut: 535 (660) mm
Roscamat tiger VH Rayon: 1160 mm / haut: 535 (660) mm
| Modèle | Vitesse | Max. Couple | Dia Coupl | Max. Aluminium | Max. Acier |
| (rpm) | (Nm) | ||||
| 90 | 90 | 150 | Ø 31 | M30 - 1/1/8 " | M27 - 1 " |
| 170 | 170 | 79 | Ø 31 | M24 - 7/8 " | M20 - ¾ " |
| 300 | 300 | 44 | Ø 19 | M16 - 9/16 " | M16 - 9/16 " |
| 550 | 550 | 24 | Ø 19 | M14 - ½ " | M12 - 7/16 " |
| 750 | 750 | 17 | Ø 19 | M12 - 7/16 " | M10 - 3/8 " |
| 1050 | 1050 | 12.5 | Ø 19 | M8 - 5/16 " | M8 - 5/16 " |
| 2100 | 2100 | 6 | Con B-16 | Pour forer jusqu'à Ø 8 Aluminium, laiton, etc. | |
Moteur électrique haute fréquence, puissance 0,55 Kw. monophasé (220V ou 110V).
Tension d'alimentation: 200-240 V. 50/60 Hz.
Vitesse à partir de 90 tours par minute - Vitesse maximale: 2.100 rpm
Une large gamme de tarauds, sont disponibles.
Porte - tarauds avec embrayage de sécurité pour qu'il glisse quand il atteint le fond du trou.
Type 1 Ø19 mm: gamme de capacité M2-M16 (pour les modules 1050, 750, 550, 300 tours par minute);
Type 2 Ø31 mm: gamme de capacité M6-M30 (pour les modules 170, et 90 tours par minute) Porte - tarauds sans
embrayage de sécurité pour la tenue de différents outils à queue cylindrique et le cube de conduite.
Type 1 Ø19 mm: gamme de capacité M2-M16 (pour les modules 1050, 750, 550, 300 tours par minute);
Type 2 Ø31 mm: gamme de capacité M6-M30 (pour les modules 170 et 90).
