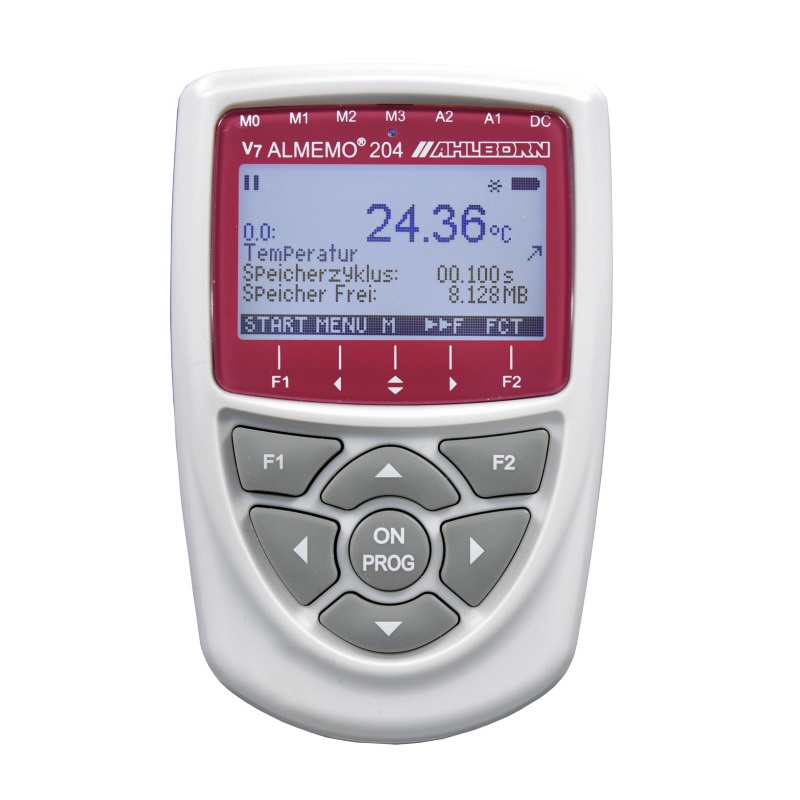

La centrale d‘acquisition autonome polyvalente ALMEMO® 204 est un appareil de mesure nouvelle génération V7.
Il dispose de 4 entrées de mesure pour tous les capteurs numériques ALMEMO® D6 et D7, pour les capteurs standard ALMEMO® à plage de mesure DIGI (fonctions particulières pour les applications avec capteurs ALMEMO® D7)
Cette centrale de mesure multi-fonctions dispose d'une mémoire interne de 400 000 mesures (sortie analogique ou relais possibles).
Elle vous fait bénéficier d‘excellentes fonctionnalités pour de multiples applications avec capteurs numériques ALMEMO® D6 et les nouveaux capteurs ALMEMO® D7.

  • Surveillance de la qualité du climat d’un local : température, humidité de l’air, taux de CO2, flux d’air.
  • Mesure de l’éclairement et de la charge en UV au poste de travail : éclairement en Lux, index UVE.
  • Mesure mobile dans les installations de ventilation : Vitesse d’air, température, humidité de l’air.
  • Station météo avec multicapteur météo et sondes de rayonnement : Vitesse du vent, sens du vent, température, humidité de l’air, pression atmosphérique, rayonnement global, rayonnement UV, indice UV.
  • Surveillance de températures dans les bancs d’essai et les processus industriels : Température, mesure sans contact (capteur infrarouge).
  • Mesure mobile de contrôle en four thermique et enceinte climatique : Température, humidité de l’air, point de rosée, humidité absolue.
  • Mesure de la qualité de l’eau industrielle désionisée (eau pure) : conductivité électrique en partie basse de quelques µS/cm.
  • Mesure de contrôle des eaux industrielles et eaux usées dans l’industrie (dont la chimie, la pharmacie, la papeterie, l’alimentaire) : valeur pH, valeur rédox, conductivité électrique, température.
  • Mesure de contrôle dans les systèmes d’air comprimé : mesure rapide de pression (jusqu’à 500 mesures/seconde), mesure de point de rosée (humidité résiduelle).
  • Mesure des signaux de tension alternative et continue à forte séparation galvanique : Tension/courant/puissance CC (jusqu’à 1000 mesures/seconde), valeur efficace vraie RMS CA.

Caractéristiques

Entrées de mesure :
ALMEMO® 202-S 2 entrées mesure ALMEMO®
ALMEMO® 204 4 entrées mesure ALMEMO®
pour tous capteurs numériques ALMEMO D6 et D7 et pour les capteurs standards ALMEMO® à plage de mesure DIGI
Classe de précision Fonction du capteur numérique ALMEMO®
Cadence de mesure Vitesse d‘échantillonnage totale jusqu’à 1000 mes./s
pour capteur ALMEMO® D6 ou capteur standard ALMEMO® (DIGI) 10 et 2,5 mesures/s
pour les capteurs ALMEMO® D7 jusqu‘à 1000 mesures/s (selon le capteur)
Canaux :
ALMEMO® 202-S jusqu‘à 20 canaux de mesure (selon capteur)
ALMEMO® 204 jusqu‘à 40 canaux de mesure (selon capteur)
Tension d‘alimentation capteur 6, 9 ou 12 V, 0,4 A max.
Sorties 2 prises ALMEMO® pour tous modules de sortie (câble analogique, données, déclenchement, relais etc…)
Équipement :
Afficheur graphique 128x64 points, 8 lignes
Éclairage 2 LED blanches
Clavier 7 touches silicone (4 touches progr.)
Heure et date horloge temps réel sauvegardée par pile de l‘appareil
Mémoire des valeurs individuelles interne Pour 10 mesures, lisibles à l‘afficheur
Mémoire 8 Mo interne, 400 000 mesures env. (fonction du nombre de canaux)
Alimentation :
Piles 3, alcalines AA (R6)
Adaptateur secteur ZA1312NA12 100 à 240V CA vers 12 V CC, 1,5 A sép. galvanique
Câble adaptateur CC sép. galv. ZA2690-UK, 10..30 V, 0,25A
Consommation sans modules d‘entrée et de sortie :
Mode actif : env. 35 mA
Avec éclairage : env. 70 mA
Mode veille : env. 0.05 mA
Boîtier L127 x P83 x H42 mm,
ABS, 290g

Mot du fournisseur

Centrale d'acquisition autonome 4 entrées ALMEMO 204

  • 4 entrées de mesure pour tous les capteurs numériques ALMEMO ® D6 et D7 : Possibilité de raccorder et d’évaluer tous les nouveaux capteurs numériques ALMEMO® D6 et D7 pour différentes grandeurs de mesure. De même les capteurs standard ALMEMO® avec plage de mesure DIGI peuvent être utilisés, entre autres turbines débitmétriques et modules haute tension pour thermocouples, tensions continues et alternatives. L'ALMEMO® 204 gère toutes les fonctions ALMEMO®.
  • Nouveaux capteurs numériques ALMEMO® D7 : Les capteurs numériques ALMEMO® D7 enrichissent le système ALMEMO® actuel de nombreuses nouvelles fonctions. Ils fonctionnent avec une interface entièrement numérique vers la centrale d'acquisition ALMEMO® 204 et offrent une transmission série rapide des mesures. Les capteurs ALMEMO® D7 possèdent un processeur qui leur est propre. Ils fonctionnent en parallèle, à leur cadence de mesure spécifique. Ainsi, ces connecteurs numériques atteignent des vitesses de mesure élevées pour les mesures dynamiques.
  • Numériser et étalonner les capteurs existants : L’instrumentation existante peut être numérisée très simplement à l’aide des connecteurs d’entrée ALMEMO® V7. Sur les sondes numériques, la précision globale de la mesure est indépendante de l’afficheur/la centrale d’acquisition ALMEMO® V7. Possibilité d‘étalonner la chaîne de mesure complète, constituée de la sonde et du connecteur de mesure ALMEMO® D7 raccordé. Une précision supérieure s'obtient lors de l’étalonnage, par un ajustement multipoint.
  • La centrale d‘acquisition pour toutes les applications sur mémoire : Pour enregistrer les valeurs de mesure, une grande mémoire flash est intégrée. Pour des tâches de contrôle, elle peut également être configurée comme mémoire circulaire. Pour des volumes de données plus importants, il existe une mémoire externe par carte SD enfichable. Pour des enregistrements autonomes sur le long terme, la centrale d‘acquisition passe en mode veille, économique en énergie.
  • L'appareil de mesure pour chaque application : L'appareil, compact et maniable, peut être équipé en option d‘une house de protection antichoc en caoutchouc pour l‘utilisation mobile. La nouvelle technologie à économie d‘énergie permet d‘atteindre une longue durée de fonctionnement. Pour les applications en poste fixe, il existe une fixation pour rail oméga.
  • Affichage graphique clair et confort de manipulation par touches programmables : L‘écran graphique à éclairage blanc représente les mesures et les fonctions de manière optimale. La manipulation s‘effectue par 4 touches programmables et pavé curseur. Le guidage par menu est simple et clairement structuré. L‘utilisateur peut configurer son propre menu utilisateur d‘après 50 paramètres différents et ainsi afficher les paramètres nécessaires pour son application. Il peut choisir parmi les langues : français, anglais et allemand.
  • Programmation totale de tous les paramètres des capteurs ALMEMO® D6 et D7 : L'appareil de mesure professionnel ALMEMO® 204 possède un menu Programmation pour programmer entièrement tous les paramètres des capteurs numériques ALMEMO® D6 et D7.
  • Autres équipements : Les 2 sorties femelles ALMEMO® sont prévues pour raccorder simultanément un PC / réseau et une interface de sortie ALMEMO® avec relais et sortie analogique.
    L’option KL autorise sur un capteur numérique ALMEMO® (entre autres sur un capteur ALMEMO® D6/D7 de température ou de pression) de programmer un ajustement multipoint ou une linéarisation sur le connecteur ALMEMO®.
