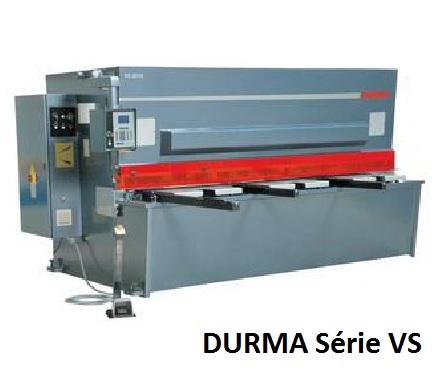

La série VS de DURMA vous porpose un modèle de cisaille guillotine CN particulièrement flexible et précis, jusqu'à 20 mm d'épaissuer de tôle. En effet, les cisailles VS sont équipées d'un système de réglage de l'angle de cisaillage, piloté par la commande numérique ; CN D TOUCH 7 ou CYBELEC DNC 60 selon modèles.
L'accessorisation de série de la cisaille guillotine CN VS est largement dimensionné :

  • Cisaille guillotine à commande numérique
  • Réglage du jeu entre lames par la CN
  • Réglage de l'angle de coupe par la CN
  • Billes de manutention sur la table
  • Console avant d'équerrage de 1500 mm
  • 2 bras de support longueur 1000 mm
  • Eclairage
  • Eclairage de la ligne de coupe

Personnalisez votre outil de travail avec les nombreuses options disponibles pour la série de cisailles guillotines CN, type VS :

  • Col de cygne 500mm
  • Soutien tôle arrière
  • Soutient de tôle arrière + return to sender DURMA III
  • Soutient de tôle arrière + Evacuateur de tôle +bac déchets
  • Butée arrière longueur 1250 mm
  • Ajout bras de support avant longueur 2000mm, (1pc) avec support vertical
  • Ajout bras de support avant longueur 3000mm, (1pc) avec support vertical
  • Extension de support avant longueur 2000mm (1pc) avant support vertical
  • Extension de support avant longueur 3000mm (1pc) avec support vertical
  • Extension de support d'équerrage Longueur 2000 mm (1pc) avec support vertical
  • Extension de support d'équerrage Longueur 3000mm (1pc) avec support vertical
  • Bras d'équerrage sur le côté droit L+1500mm avec support vertical et réglet
  • Laser ligne de découpe
  • Lames de rechange = lame haute et basse ( 1 jeu )
  • Centrale de lubrification manuelle
  • Centrale de lubrification Automatique

La série de ciasaille guillatine CN VS propose jusqu'à 8100 mm de longueur de coupe

Caractéristiques

Cisaille guillotine CN VS 4006 VS 3006 VS 6006 VS 3010
Epaisseur maximale  6 mm 6 mm 6 mm 10 mm
Longueur maximale  4080 mm 3080 mm 6080 mm 3080 mm
Commande numérique  D TOUCH 7 D Touch CYBELEC DNC 60 CYBELEC DNC 60
Hauteur de travail  820 mm 820 mm 900 mm 820 mm
Capacité de la butée arrière  1000 mm 1000 mm 1000 mm 1000 mm
Profondeur du col de cygne  350 mm 350 mm 350 mm 350 mm
Largeur de la table  494 mm 494 mm 630 mm 554 mm
Longueur de la table  3280 mm 3280 mm 6370 mm 3360 mm
Angle de cisaillage  0°30' à 2° 0°30' à 2° 0°30' à 2 0°30' à 2°
Nb serre-tôles hydrauliques  20 16 29 16
Cadence coups/mn 10 à 31  12 à 33 6 à 10 10 à 27
Moteur  11 kw 11 kw 22 kw 22 kw
Poids approximatif  11300 kg 7500 kg 25300 kg 9300 kg
Encombrement en mm 5150x2100x2050 4100x2050x1950 7300x2150x2750 3800x2050x2150



Cisaille guillotine CN VS 8010 VS 3013 VS 4013 VS 6013
Epaisseur maximale 10 mm 13 mm 13 mm 13 mm
Longueur maximale  8100 mm 3080 mm 4080 mm 6080 mm
Commande numérique  CYBELEC DNC 60 CYBELEC DNC 60 CYBELEC DNC 60 CYBELEC DNC 60
Hauteur de travail  1220 mm 835 mm 835 mm 950 mm
Capacité de la butée arrière  1000 mm 1000 mm 1000 mm 1000 mm
Profondeur du col de cygne  500 mm 350 mm 350 mm 350 mm
Largeur de la table  850 mm 559 mm 589 mm 650 mm
Longueur de la table  8545 mm 3380 mm 4400 mm 6375 mm
Angle de cisaillage  0°30' à 2° 0°30' à 2°30' 0°30' à 2°30' 0°30' à 2°30'
Nb serre-tôles hydrauliques  40 17 20 29
Cadence coups/mn 3 à 6 9 à 27 7 à 25 5 à 10
Moteur  30 kw 30 kw 30 kw 37 kw
Poids approximatif  87000 kg 12900 kg 23600 kg 33800 kg
Encombrement en mm 9100x3350x3280 4200x2100x2450 5200x2150x2550 7400x2200x2900



Cisaille guillotine CN VS 4016 VS 3016 VS 4020 VS 6016
Epaisseur maximale 16 mm 16 mm 20 mm 16 mm
Longueur maximale  4080 mm 3080 mm 4080 mm 6080 mm
Commande numérique  CYBELEC DNC 60 D TOUCH 7 SCREEN CYBELEC DNC 60 CYBELEC DNC 60
Hauteur de travail  1000 mm 840 mm 1000 mm 950 mm
Capacité de la butée arrière  1000 mm 1000 mm 1000 mm 1000 mm
Profondeur du col de cygne  350 mm 350 mm 350 mm 350 mm
Largeur de la table  630 mm 554 mm 630 mm 650 mm
Longueur de la table  4385 mm 3420 mm 4405 mm 6375 mm
Angle de cisaillage  0°30' à 2°30' 0°30' à 2°30' 0°30' à 2°30' 0°30' à 2°30'
Nb serre-tôles hydrauliques  17 14 Cadence 4 à 16 29
Cadence coups/mn 5 à 17 7 à 18   4 à 10
Moteur  45 kw 45 kw 45 kw 45 kw
Poids approximatif  23600 kg 18000 kg 29000 kg 38700 kg
Encombrement en mm 5890x2100x2950 4130x2210x2570 5900x2200x2950 7400x2200x2950



Cisaille guillotine CN VS 3020
Epaisseur maximale 20 mm
Longueur maximale  3080 mm
Commande numérique  CYBELEC DNC 60
Hauteur de travail  840 mm
Capacité de la butée arrière  1000 mm
Profondeur du col de cygne  350 mm
Largeur de la table  580 mm
Longueur de la table  3460 mm
Angle de cisaillage  0°30' à 2°30'
Nb serre-tôles hydrauliques  14
Cadence coups/mn 6 à 17
Moteur  45 kw
Poids approximatif  21500 kg
Encombrement en mm 4100x2300x2650
