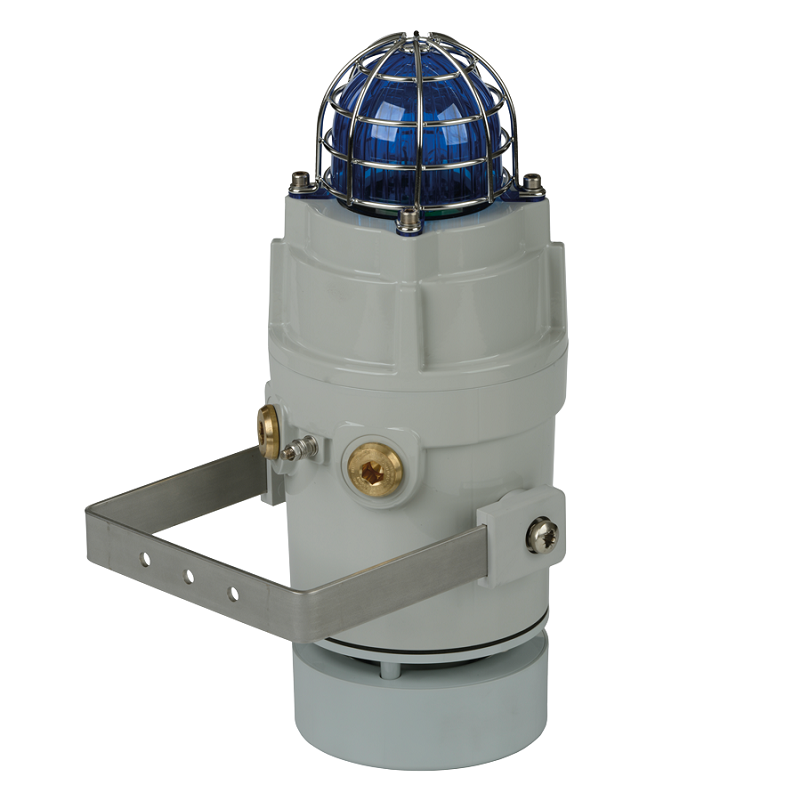

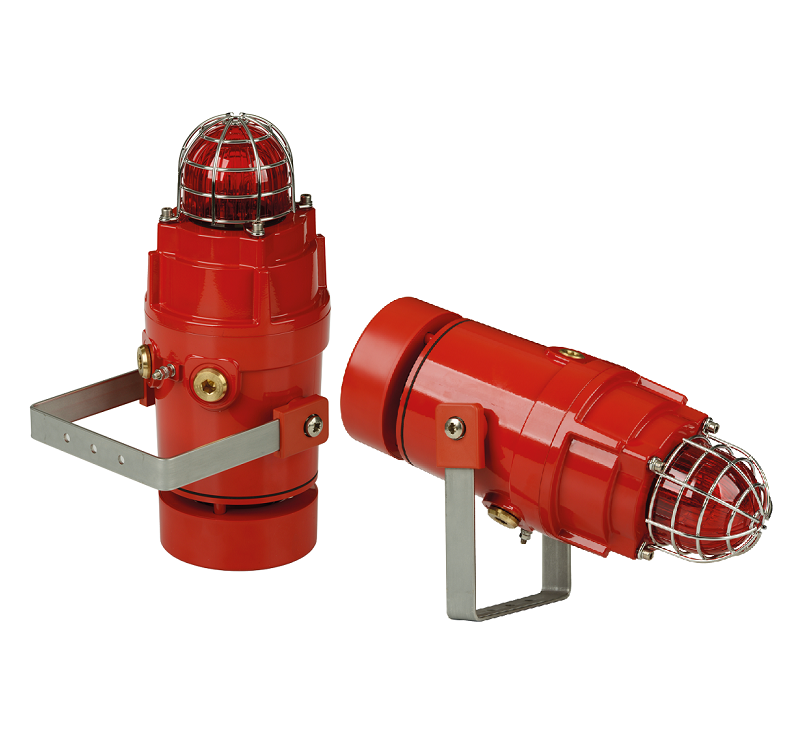

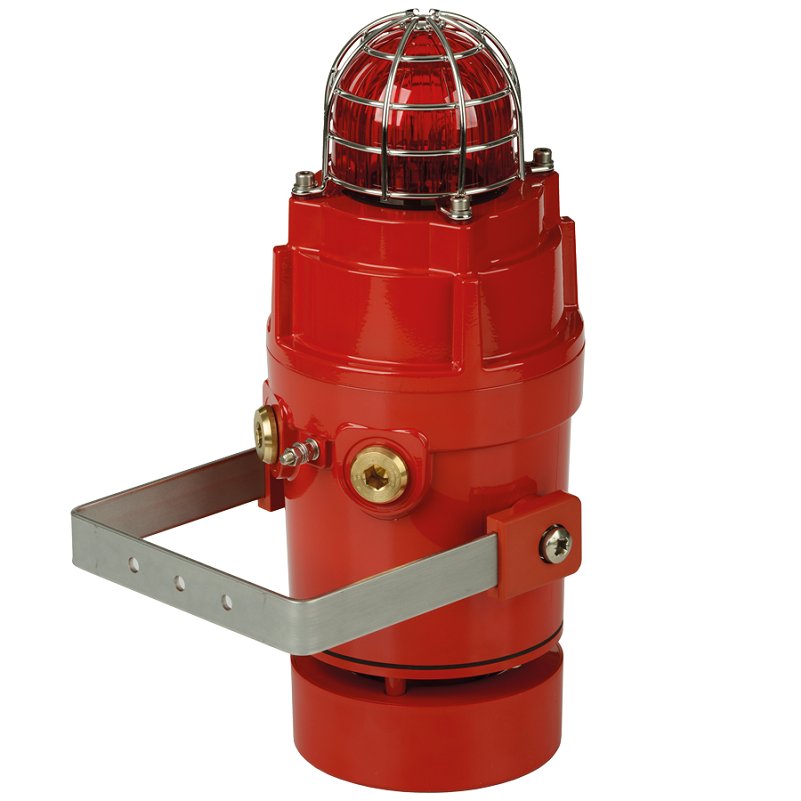

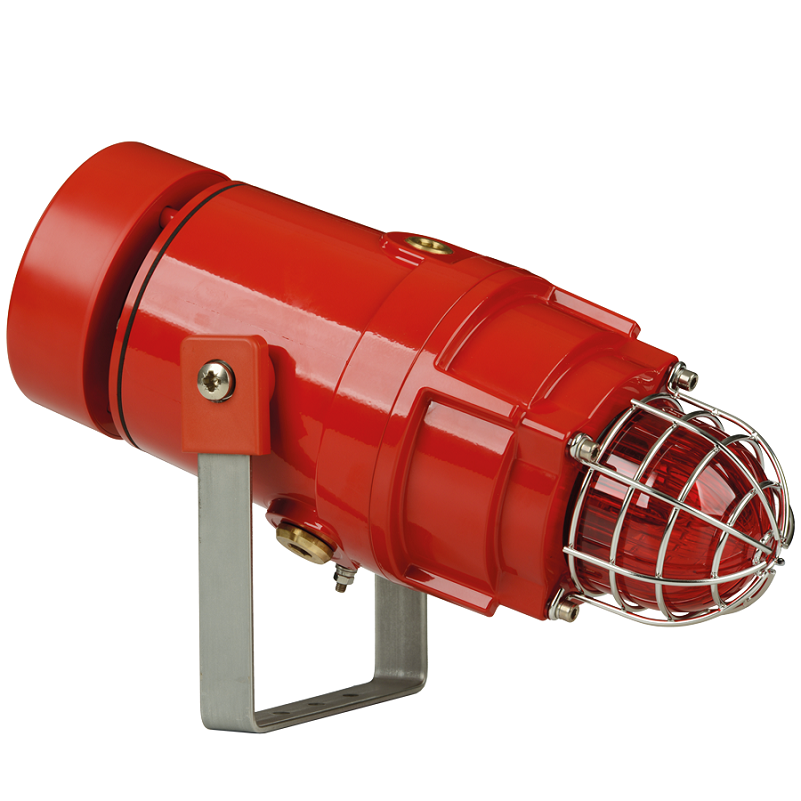

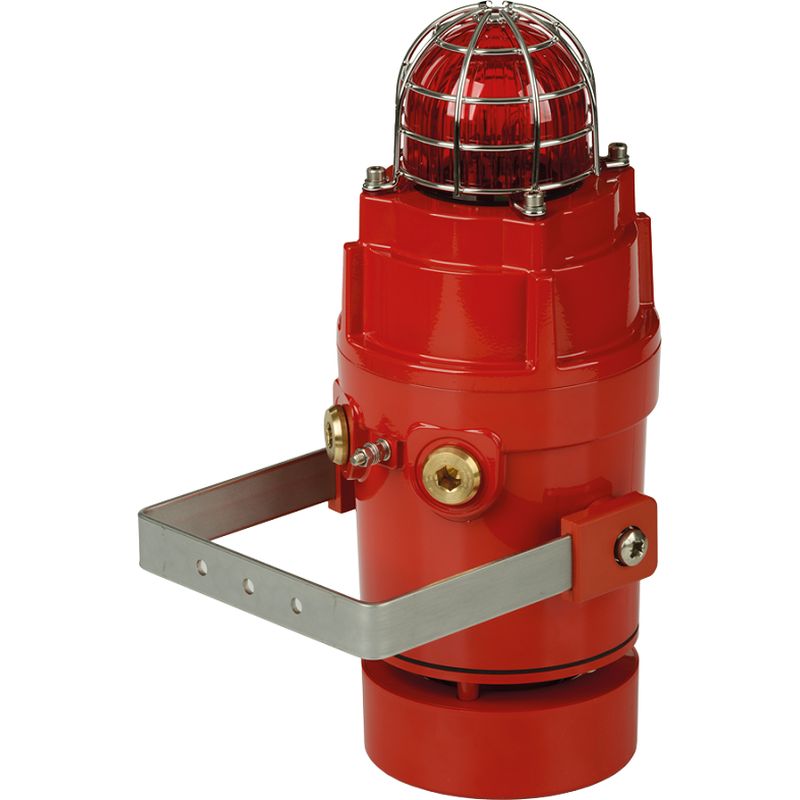

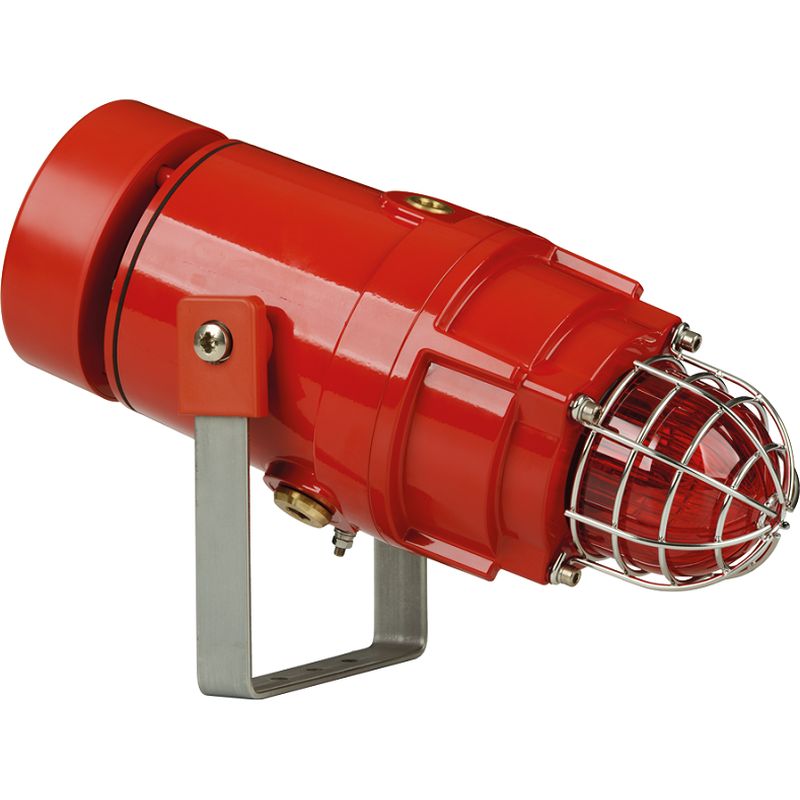

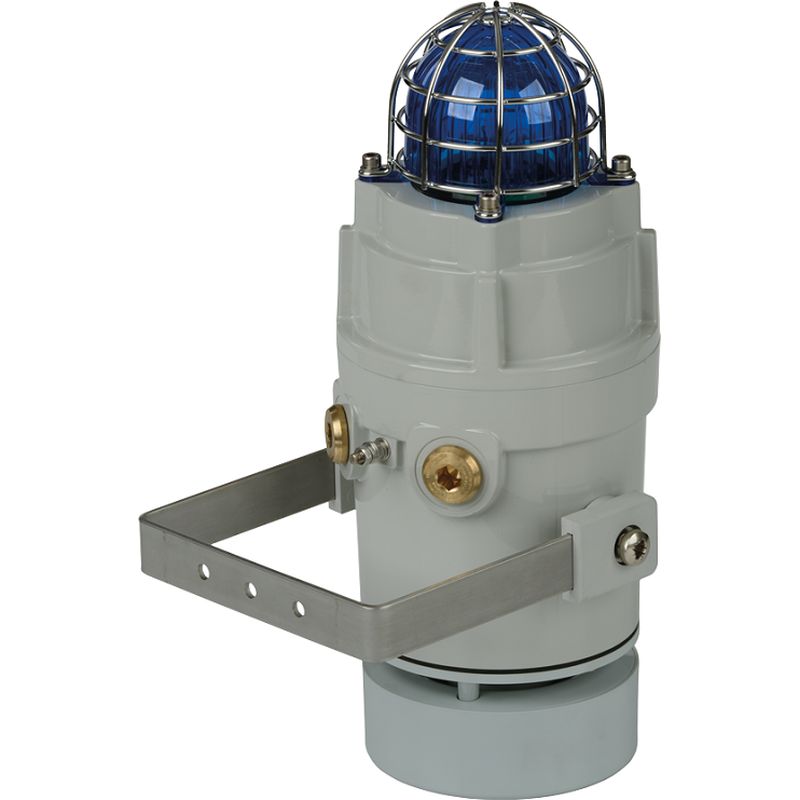

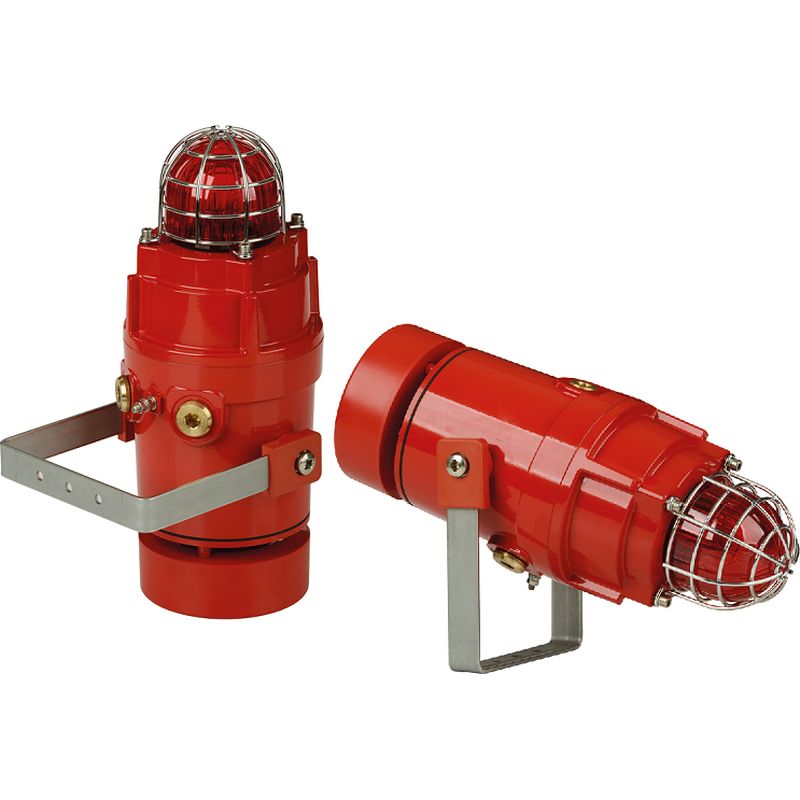

Combiné sonore et lumineux radial ATEX / IECEx 114dB 5J - IP66/67 - aluminium
Caractéristiques :
- Puissance lumineuse : 5J / 143 cd
- Puissance sonore : 114 dB
Ce combiné sonore et lumineux radial est un
dispositif d’alarme et de signalisation ATEX / IECEx. Doté s’un boîtier en aluminium LM6 Marine anticorrosion, il est dédié à la
sécurité des sites et zones 1, 2, 21, 22.
Cette nouvelle génération de combinés offre
une visibilité optimale grâce à l'effet Fresnel de la calotte et à la très
forte puissance en candela ou en Joule. Son feu flash Xénon se double d’une
puissance sonore élevée de 114dB.
Ce combiné d’alerte offre plusieurs
possibilités de fixations.
- SIL1, SIL2 Route 2H
- SIL 2 Route 1H en option (24 Vcc uniquement)
- Puissance sonore réglable
- Calottes optiques interchangeables
- Câblage très facile, accessibilité optimale
- Grille de protection fournie
- PE Fourni M20 ATEX - 6,5 à 11,9 mm – Laiton
- IP66/67
Caractéristiques
| Puissance lumineuse | 5J / 143 cd |
|---|---|
| Puissance sonore | 114 dB |
| Zones ATEX | Zones 1, 2, 21, 22 |
| Indice de Protection IP | IP66 / IP67 |
| Désignation | Combiné sonore et lumineux radial ATEX / IECEx |
| Série / Référence | D1xC2X05R |
| Fonctionnement | Flash |
| Type d'éclairage | Xénon |
| Puissance lumineuse en Joules | 5 J |
| Puissance lumineuse en Cd mesuré | 143 cd |
| Puissance lumineuse en Cd calculé | 250 cd |
| Fréquence du Flash | 1 Hz - 1.5 Hz - Double Flash |
| Synchronisation | Oui (en montage parallèle) |
| Puissance Sonore en dB | 114 dB |
| Nbre de Sons | 64 |
| Nbre de Sons à Distance | 4 |
| Réglage du Son | Oui par potentiomètre |
| Choix des Sons | Oui - Par micro-interrupteur |
| Certifications | SIL2, UL |
| Certifications | UL |
| Indice de Protection | IP66 / IP67 |
| Température d'Utilisation Min | -55 °C |
| Température d'Utilisation Max | 85 °C |
| Zones | Zones 1, 2, 21, 22 |
| Entrée de Câble | 1 x 1/2NPT + 2 x M20 |
| Section de Câble Min | 0.5 mm2 |
| Section de Câble Max | 2.5 mm2 |
| Facteur de Marche | 100% |
| Hauteur | 338.6 mm |
| Diamètre | 140.0 mm |
| Poids | 4.9 Kg |
| Matériau du Boîtier | Aluminium marine LM6 |
| Fixation Montage | Fixation sur équerre |
| Adapté à un montage en applique | Oui |
| Adapté à un montage au plafond | Oui |
| Couleurs d'optiques | Orange, Transparent, Rouge, Bleu, Jaune, Vert, Magenta |
| Couleur (matériau) | Rouge |
| Tolérance | 20-28 VCC, 110-120 VCA, 220-240 VCA |
| Tension - Type de Courant | VCC, VCA |
| Tension - Voltage | 24, 115, 230 |
| Consommation Nominale | 647 mA, 255 mA, 157 mA |
