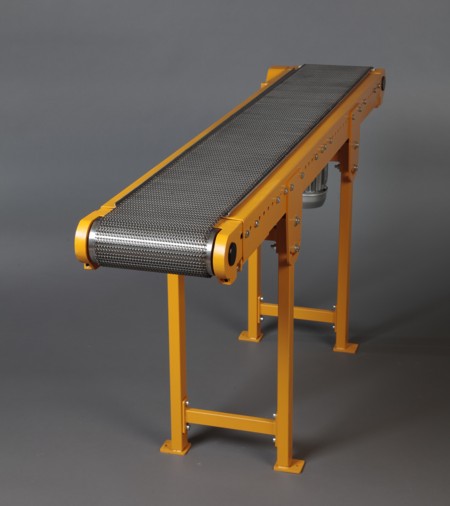

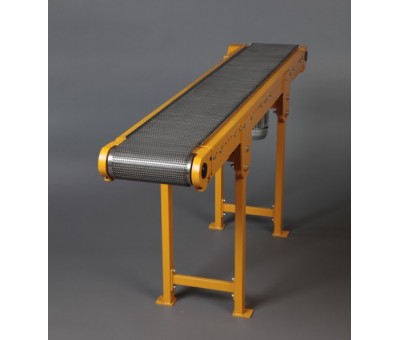

Convoyeur à bande transporteuse métallique GF80RDG
Le convoyeur à bande métallique GF-80-RDG est équipé d‘une chaîne en fil de section circulaire. Il est particulièrement adapté au transport de pièces très chaudes. Robuste, il constitue également une bonne alternative pour le transport de pièces métalliques à arêtes vives. Flexible, le GF-80-RDG peut donc s‘adapter aux cas d‘application les plus divers.

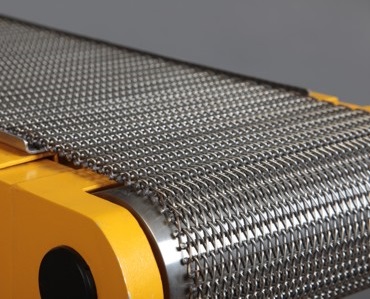

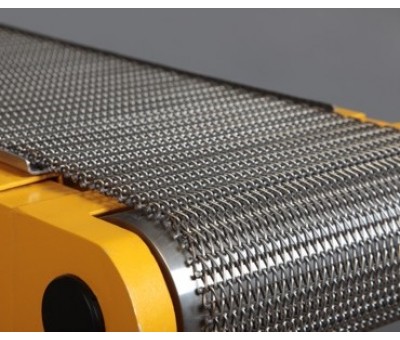

Équipé d'une bande transporteuse métallique standard en acier inoxydable, le convoyeur GF-80-RDG se décline en plusieurs largeurs allant de 100 à 400 mm. Le cadre d‘une hauteur de 80 mm, est constitué d‘un profilé en acier haute qualité avec revêtement verni bi-composant anti-choc.
Pour une longueur de convoyeur allant jusqu‘à 1.500 mm et une largeur allant jusqu‘à 400 mm, le GF-80-RDG peut être installé avec un support à colonne. Les versions plus larges et plus longues du GF-80-RDG sont munies de supports doubles en acier.
Tous les systèmes de supports sont réglables en hauteur en continu et disposent d‘un encliquetage vertical.
A noter : pour optimiser l'encombrement des convoyeurs à tapis métalliques GF, leur moto-réducteur peut être positionné en traction sous la bande ou sur le côté, à gauche ou à droite.

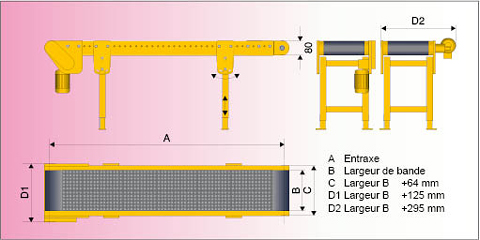

Caractéristiques
Charge standard* du convoyeur : jusqu‘à 50 kg.
Largeurs de bande disponibles : 100, 200, 300 et 400 mm.
Entraxe sur mesure : compris entre 750 et 6.000 mm.
Motorisation à vitesse de bande constante :
v = env. 6,1 / 11,4 / 17,1 / 22,8 / 34,2 ou 48,8 m/min. Autres vitesses à la demande. Raccordement 220/240 ou 380/415 V, 50 Hz, triphasé. Protection IP 54. Moteur livrable avec boîtier disjoncteur-protecteur avec arrêt d‘urgence, 2m de câble et prise CEE, protection IP 54.
Motorisation à vitesse de bande variable :
v = env. 2,4-8,5 / 4,6-16,0 / 6,8-23,9 / 9,1-31,9 / 13,7-47,9 ou 19,5-68,4 m/min. Autres plages de vitesses à la demande.
* Charges plus élevées à la demande.
**Autres largeurs de bandes possibles.
