Convoyeur élévateur à coude en acier verni

Caractéristiques :

Voir toutes les caractéristiques

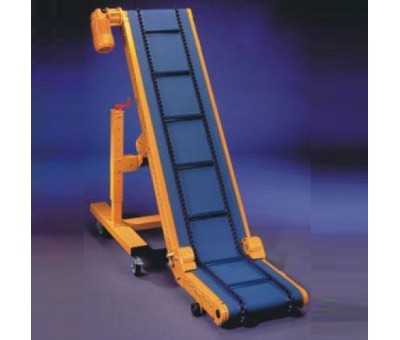

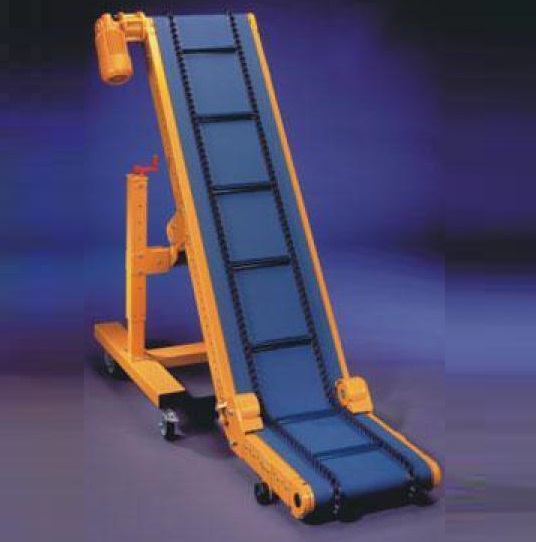

Le convoyeur élévateur à bande GK-80-K-W permet de remonter les charges selon un angle réglable en continu entre 40 et 60°. La construction du cadre en profilés acier peint est particulièrement robuste.
Les rouleaux entraîneur et déflecteur ont le même diamètre que le cadre, c’est-à-dire 80 mm. C´est pourquoi le trasporteur élévateur à bande GK-80-KW est capable de convoyer des charges jusqu'à 45 kg.
Le GK-80-K-W peut être adapté à des exigences variées, grâce à de nombreux accessoires, fixables sur le cadre.
Les longueurs nécessaires pour la partie horizontale et la partie ascendante sont fabriquées sur mesure. La longueur totale représentera toujours au maximum 4 mètres.
La hauteur des bords ondulés et des tasseaux sur la bande, ainsi que l´écart des tasseaux peut être adaptée aux exigences de l´utilisation.
La partie horizontale du GK-80-K-W est équipée de roulettes qui rendent possible un changement rapide de l´endroit où est utilisé le convoyeur.  La partie ascendante est soutenue par un support colonne en H mobile sur roues. Il est aussi possible d´utiliser un support double comme illustré en page 35. Tous ces systèmes de supports sont réglables en hauteur en continu et inclinables.

Caractéristiques

Poids maxi sur la bande transporteuse : standard jusqu´à 45 kg. Charges plus élevées à la demande.
Largeurs de bande utile / bande totale: 130/300, 230/400, 330/500 ou 430/600 mm.

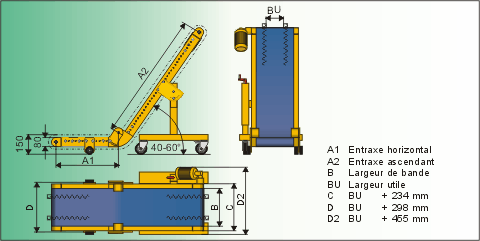

Entr'axe
A1 horizontal: compris entre 500 et 3.500 mm.
A2 ascendant: compris entre 500 et 3.500 mm.
Longueur totale A1 + A2: au maximum 4.000 mm.
Motorisation
- pour vitesse de bande constante : v = env. 6,1 / 11,4 / 17,1 / 22,8 / 34,2 ou 48,8 m/min. Autres vitesses de bande à la demande. Raccordement au 220/240 ou 380/415 V, 50 Hz, triphasé. Type de protection IP 54. Ce moteur peut être livré avec un boîtier disjoncteur-protecteur avec arrêt d´urgence, 2 m de câble et une prise CEE. Type de protection IP 54.
- pour vitesse de bande variable: v = env. 2,4-8,5 / 4,6-16,0 / 6,8-23,9 / 9,1-31,9 / 13,7-47,9 ou 19,5-68,4  m/min. Autres plages de vitesses à la demande. La livraison est accompagnée d´un régulateur de fréquence avec câble et prise pour 230 V 50 Hz. Type de protection IP 65.
