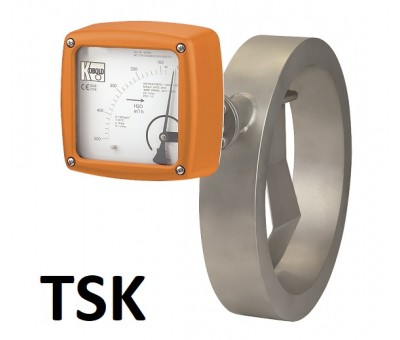

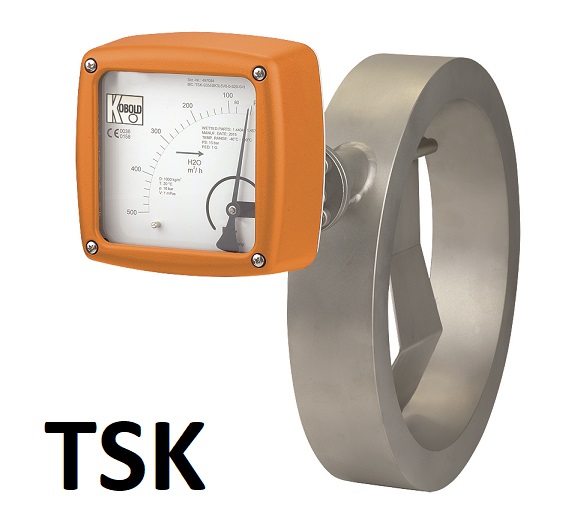

Débitmètre à clapet pour liquides TSK
Utilisant la transmission par liaison magnétique, le débitmètre à clapet TSK est adapté à la mesure de liquides dans des tuyauteries.
Il peut être monté dans toutes les directions, et mesure les débits en volume ou masse par unité de temps. Il offre une grande variété de matériaux et revêtements
Son design robuste lui permet d'être employé dans les applications haute temperature. Il s’adapte ainsiaux conditions d’utilisation les plus sévères, dans les process de refroidissement ou de rinçage, la construction de machine, dans l'industrie chimique, le traitement des eaux ou l'énergie notamment.
Les débitmètres à clapets TSK peuvent être équipés avec des sorties électriques pour le contrôle à distance.
Caractéristiques
| Débitmètre à clapet | TSK |
| Gamme de mesure | 1,5-10 ... 200-1.500 m³/h. eau |
| Raccord | bride DN 25 ... DN 500 |
| Matière | acier, acier inox, polypropylène, PTFE, Hastelloy® |
| Pmax | PN 40, PN16 (DN 100-200), PN10 (à partir de DN 250) |
| Température max. | -40 ... +200 °C (-40 ... +300 °C sur demande) |
| Précision | ± 2,5 % fin d´échelle |

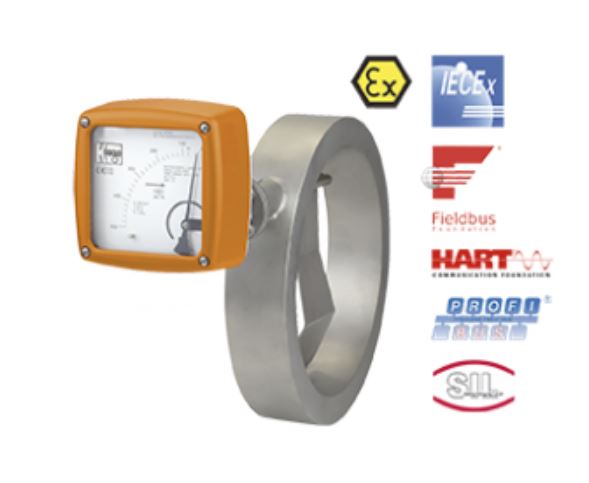

| Option | contact, 4-20 mA, ATEX, Hart®, Profibus® PA |
Mot du fournisseur
Principe de mesure du débitmètre à clapet TSK
Si un fluide s’écoule avec suffisamment de vitesse au travers du débitmètre TSK, monté horizontalement ou verticalement, le clapet va tourner autour de son axe jusqu’à atteindre l’équilibre de force entre la poussée du fluide et la force de rappel du ressort interne.
La position angulaire de ce point d’équilibre correspond à la mesure du débit.
L’aimant annulaire permanent situé à l’extrémité de l’axe du clapet va transmettre sans contact cette position à l’aiguille indicatrice et autres options électriques via un aimant suiveur situé dans le boîtier.
Le débit indiqué sur l’échelle correspond seulement au fluide de calibration, ou à un fluide ayant les mêmes propriétés physiques.
