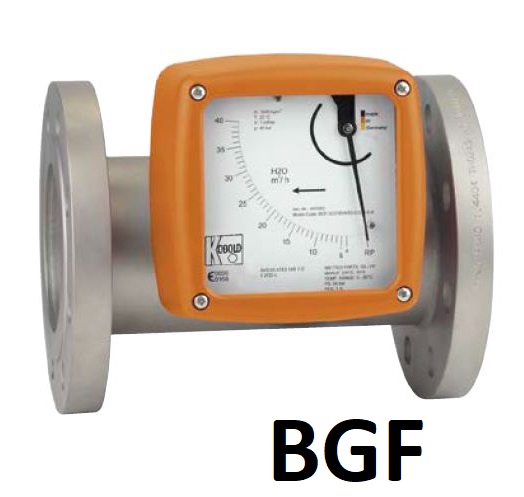

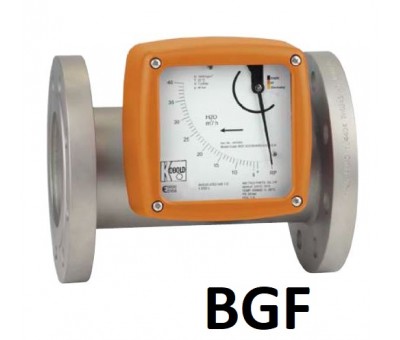

Débitmètre à flotteur multi positions BGF
Le débitmètre à flotteur BGF est adapté à la mesure du débit de liquides ou gaz en ligne. Son principal atout est de pouvoir être installé pour toutes les directions d‘écoulement. Il indique le débit réel en volume ou en masse par unité de temps. En outre, le débitmètre multi position BGF vous apporte :
- une large variété de matériaux en contact avec le fluide
- une transmission du signal utilisant le principe magnéto résistif
- une construction spéciale pour les applications hautes pression et hautes températures
- une technologie éprouvée de traçage électrique (en option)
- un double amortissement par courant de Foucault (version spéciale)
Ses domaines d'application sont multiples dans la mesure du débit, la surveillance, le réglage et la contrôle de liquides et gaz.
Ces débitmètres disposent d‘options électriques additionnelles pour la surveillance et le contrôle de procédés.
Caractéristiques
| Débitmètre à flotteur | BGF |
| Plage de mesure / de réglage | 10 - 100 ... 4000 - 40000 l/h eau |
| 0,3 - 3,0 ... 110 -1100 Nm³/h air | |
| Raccord | bride DN15 ... DN100, ANSI 3/4" ... 4" |
| Matière | acier inox 1.4404, option revêtement PTFE |
| pmax | PN40 (16) bar, sur demande PN600 bar maxi |
| Température max. | -40 ... +200°C (-40 ... +350°C sur demande) |
| Précision | ±2 % de l'échelle |
Option: contacts, sortie analogique, compteur, Hart®, Profibus® PA, ATEX
Mot du fournisseur
Principe de fonctionnement du débitmètre multiposition RGF
Un flotteur guidé se trouve à l‘intérieur de la manchette et s‘oppose à un ressort. Un jeu annulaire se produit entre le flotteur conique aimanté et l‘anneau de mesure lorsque le débit est différent de zéro. La position du flotteur dépend de la résultante de toutes les forces agissant. Chaque position du flotteur correspond à une valeur du débit. Cette valeur est ensuite transférée sur une graduation.
L‘indicateur de débit BGF comprend une manchette de mesure avec des raccords, un anneau de mesure et un flotteur conique. A l‘aide d‘un aimant, la position du système magnétique est transférée vers un second aimant encapsulé, qui a été installé sur l‘axe de l‘aiguille d‘indication. La position du second aimant annulaire installé sur l‘axe de l‘aiguille est lue sur une graduation.
