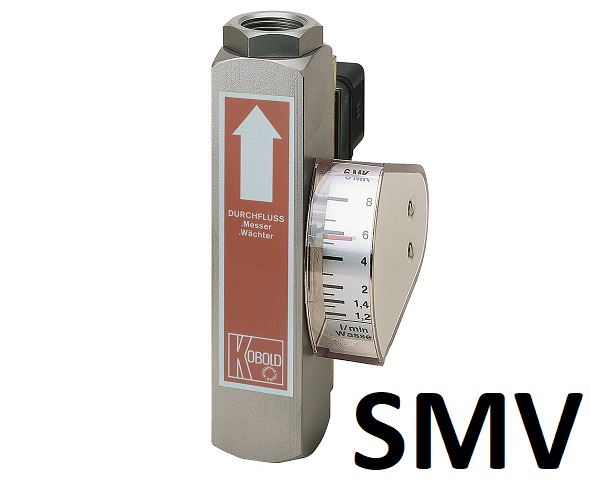

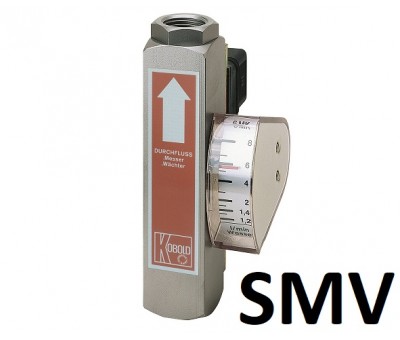

Débitmètre à flotteur pour machine | installation industrielle SMV
Le débitmètre à flotteur SMV est un appareil de mesure précis et durable, conçu pour répondre aux environnements difficiles tels que le contrôle et l'indication de mesure des circuits de graissage. Il est utilisé sur machine outil : machine à papier, circuit de refroidissement industriel, cuve de fusion de verre, fours ou encore machine à souder...
Principe de fonctionnement : le flotteur du débitmètre industriel SMV comporte des aimants. Par le passage du fluide, le flotteur est soulevé. Si son champ magnétique atteint la lame du contact reed, le contact se ferme. Si le débit augmente, le flotteur se soulève d’avantage, au maxi jusqu’à la butée d’arrêt.
Ainsi on évite que le flotteur ne quitte la zone de maintien du contact reed, c’est à dire que le contact reste fermé, assurant un comportement bistable.

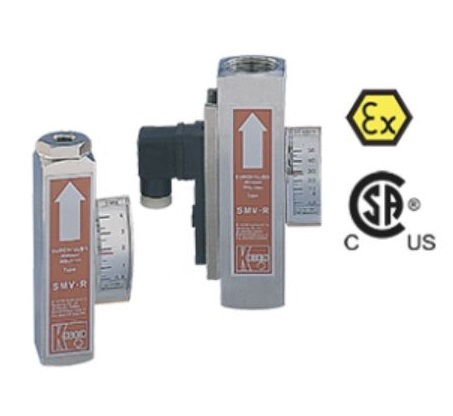

Pour les modèles SMV-2... et SMV-3... le champ magnétique actionne un indicateur extérieur, c’est à dire séparé hermétiquement. Le débit peut être mesuré précisément, même en cas de hautes pressions.
Caractéristiques
| Débitmètre à flotteur | SMV |
| Gamme de mesure/de réglage | 0,05-1 L/min...10-250 L/min eau |
| Raccord | G ¼... G11/4 femelle |
| Matière | laiton; acier inox |
| Pression max. | 250 bar (laiton); 350 bar (acier inox) |
| Température max. | 100 °C |
| Précision | ± 5 % fin d´échelle |
| Option | contact Reed |
Mot du fournisseur
Un débitmètre à flotteur à aimant breveté
L’appareil, protégé par un brevet, comporte à la place un tube de guidage cylindrique qui est fraisé côniquement. De cette façon, les problèmes habituels de guidage du flotteur cylindrique dans le verre de mesure cônique sont éliminés.
De par cette conception assurant un jeu constant, entre le flotteur et le tube de guidage, on a obtenu une réduction importante de la sensibilité à l’encrassement.
Le flotteur renferme des aimants permanents pouvant actionner un contact reed se trouvant à l’extérieur. Le fluide en circulation est donc totalement séparé du contact électrique.
En plus, le contact est moulé dans un boîtier réglable en hauteur, ainsi une détérioration du contact, même sous atmosphère agressive, est quasiment impossible.
Le champ magnétique et l’indicateur sont conçus de façon à ce que même en cas de changement brusque de débit, la transmission à l’aiguille ne s’interrompe pas.
