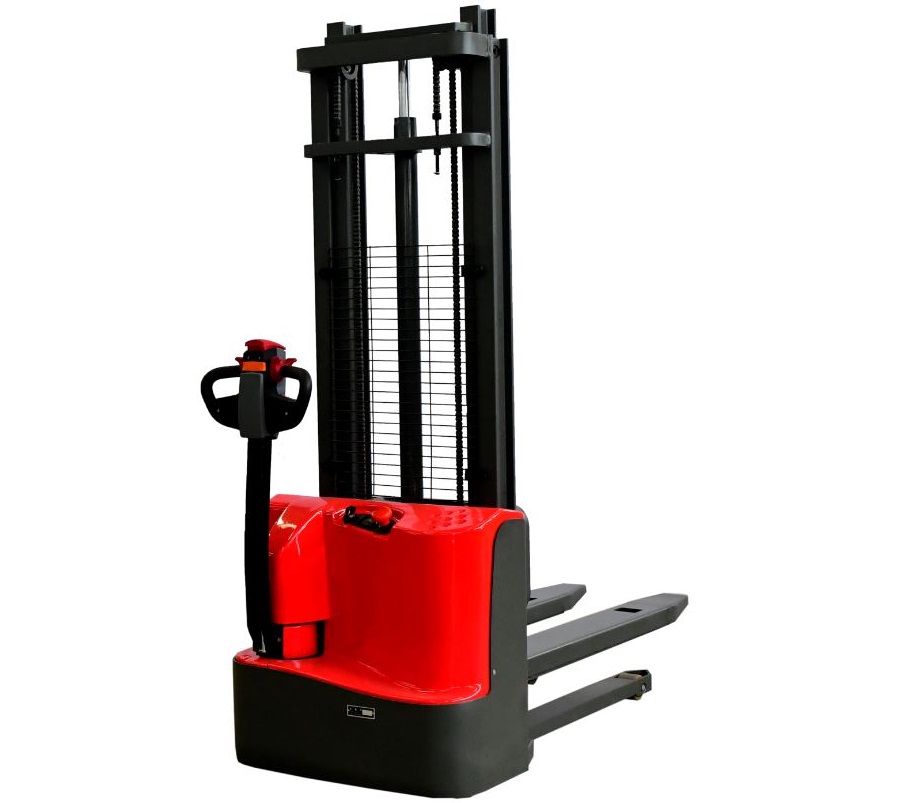

Gerbeur électrique compact TBD 1200/1500 kg Levée 2500 3000 3500 mm
Disponible en 1200 ou 1500 kg de capacité et mât Duplex de 2500 3000 et 3500 mm*, ce gerbeur électrique à conducteur accompagnant est un appareil de levage compact qui produit un gain de place et optimise le passage dans les espaces réduits. Ergonomique, il est doté d’un timon qui intègre toutes les fonctions de manipulation et peut être conduit d’une seule main sans effort.
Equipé d’un contrôleur Curtis, le gerbeur électrique compact TBD propose des performances
de contrôle efficaces et stables. Le moteur à aimant permanent offre d'excellentes
performances et une faible génération de
chaleur en fonctionnement.
Sécurité : il dispose de 3 fonctions de
freinage pendant la conduite qui permettent de desserrer le frein, inverser le frein
et freiner d’urgence. Lorsque la fourche est à une certaine hauteur du sol, elle ralentit automatiquement la vitesse et protège efficacement le chargement.
Entretien : la batterie standard est du type
sans entretien. Le capot arrière peut être complètement ouvert et tous les
composants sont immédiatement accessibles, ce qui facilite la maintenance de la machine
*Autres hauteurs possibles : nous
consulter

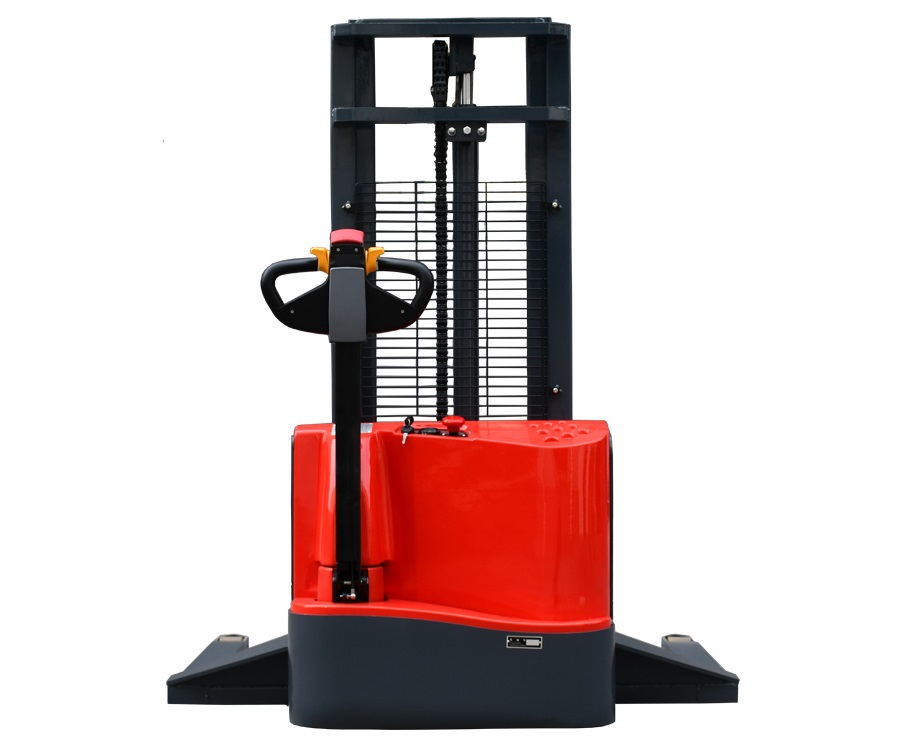

Version à longerons écartés.
Caractéristiques
| GERBEUR A LEVEE ET TRANSLATION ELECTRIQUE | TBD12 | TBD15 |
| DONNEES GENERALES | ||
| Energie | Batterie | Batterie |
| Utilisation | Accompagnant | Accompagnant |
| Capacité Q(kg) | 1200 | 1500 |
| Centre de Gravite C(mm) | 500 | 500 |
| ROUES / GALETS | Polyurethane | Polyurethane Tyre |
| Galet avant | Φ80×70 | Φ80×70 |
| Roue arrière | Φ210×70 | Φ210×70 |
| Nbre roues | 2/1X+1 | 2/1X+1 |
| DIMENSIONS | ||
| Type mât | Duplex | Duplex |
| Hauteur levage h1 (mm) | 3000 | 3000 |
| Levée libre h2 (mm) | 40 | 40 |
| Hauteur mât replié h3 (mm) | 2030 | 2030 |
| Hauteur mât étendu h4 (mm) | 3490 | 3490 |
| Hauteur basse fourches h5 (mm) | 86 | 86 |
| Longueur hors tout 11 (mm) | 1750 | 1750 |
| Longueur face des fourches 12 (mm) | 600 | 600 |
| Entraxe y (mm) | 1215 | 1215 |
| Largeur hors tout b1 (mm) | 800 | 800 |
| Tread Front/rear b3 (mm) | 400/525 | 400/525 |
| Dimensions fourches mm | 1150*160*60 | 1150*160*60 |
| Largeur ext fourches b4 (mm) | 560 | 560 |
| Largeur allée palette 1000*1200 Ast (mm) | 2290 | 2290 |
| Largeur allée palette 800*1200 Ast (mm) | 2220 | 2220 |
| Rayon giration Wa(mm) | 1400 | 1400 |
| VITESSE | ||
| Vitesse translation charge/vide km/h | 3.5/4 | 3.5/4 |
| Rampe charge/vide % | 3/6 | 3/6 |
| PUISSANCE | ||
| Moteur de traction | DC | DC |
| Puissance traction (S2 60) kw | 0,75 | 0,75 |
| Moteur de pompe | DC | DC |
| Puissance levage (S3 15%) kw | 2 | 2 |
| Batterie V/AH V/AH | 2*12 /80 | 2*12/80 |
| Poids Batterie kg | 2*25.5 | 2*25.5 |
| Poids en ordre de marche kg | 530 | 560 |
| DIRECTION | Mechanical | Mechanical |
| Variateur | CURTIS | CURTIS |
| Parking Operation type | manuelle | Manuelle |
| frein de service | Electromagnetique | Electromagnetique |
| TYPE MAT | TBD12-25/15-25 | TBD12-35/15-35 |
| Hauteur de levage h1 (mm) | 2500 | 3500 |
| Hauteur mât étendu h4 (mm) | 2990 | 3990 |
| Hauteur mât abaissé h3 (mm) | 1780 | 2530 |
| Hauteur levée libre h2 (mm) | 40 | 40 |
