KOBOLD INSTRUMENTATION

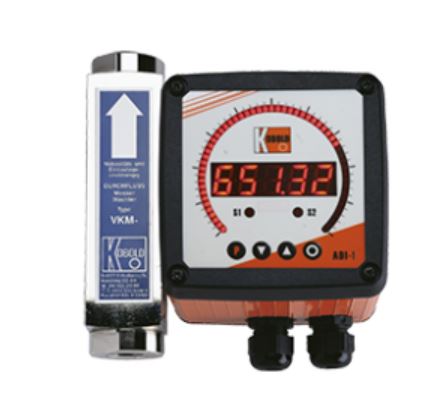

Indicateur de débit à compensation de viscosité VKM | VKM ADI-1

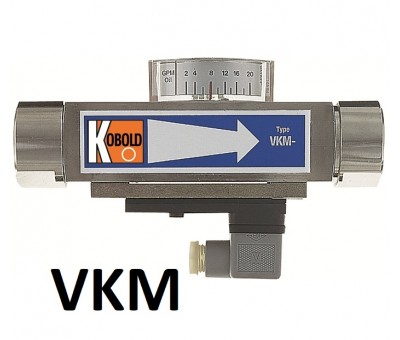

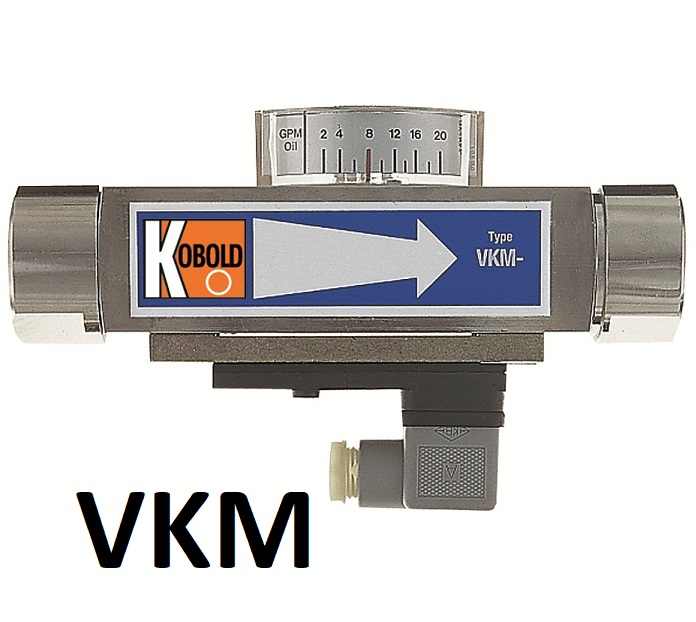

Les indicateurs et contrôleurs de débit du type VKM sont équipés d’un flotteur avec contrepression par ressort se deplaçant dans un tube cylindrique.
Contrairement aux systèmes classiques du marché, le flotteur est muni d’un diaphragme. Cette caractéristique, associée à d'autres, fait de ce débitmètre un indicateur de débit économique entièrement compensé en viscosité et en densité, même pour de très faibles débits.
Cet indicateur de débit tout métal trouve son usage dans les circuits de graissage des machines et installations industirelles telles que :
- Machine a papier
- Machine-outil
- Centrale et installation hydraulique
- Machine d’extrusion
- Machine d’imprimerie
Caractéristiques
| Débitmètre à compensation de viscosité | VKM / VKM ADI-1 |
| Gamme de mesure/ de réglage | 0,01 - 0,063 L/min ... 8 - 72 L/min |
| Raccord | G ¼...G 1, ¼...1 NPT femelle |
| Matière | laiton, acier inox |
| Pression max. | 250 (laiton); 350 bar (acier inox) |
| Température max. | 100 °C |
| Précision | ± 4% fin d´échelle |
| Option | transmission analogique, indication digitale |
Mot du fournisseur
Un indicateur de débit avec flotteur à aimants permanents
Le flotteur breveté est équipé d’aimants permanents. Ceux-ci actionnent un contact bistable reed libre potentiel se trouvant hors du courant du fluide, assurant une séparation totale entre le fluide et contact.
D’autre part, le contact est moulé sous résines dans un boîtier en plastique réglable en hauteur; ainsi une détérioration du contact, soit par influence mécanique soit par atmosphère agressive, est quasiment impossible. Sous l’action du débit, le flotteur est soulevé contre le ressort. S‘il atteint, avec son champ magnétique, le contact reed, le contact se ferme (fermeture). Si le débit augmente, le flotteur continue à monter jusqu’à une butée. De cette façon on évite que le flotteur dépasse la zone de maintien du contact reed et un comportement bistable de commutation est alors garanti.
