DEUBLIN
Joint tournant AutoSense™ fluides micro pulvérisation air comprimé
Caractéristiques :
- Applications : Etanchéité de Machine-Outil
- Atout produit : Montage facile, Automatique, Fonctionnement à sec possible
Description

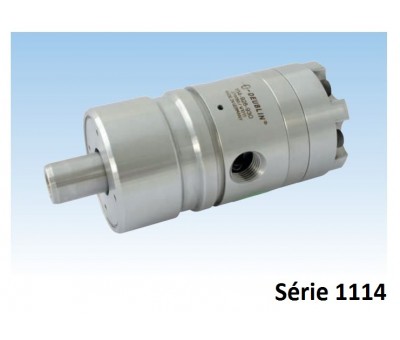

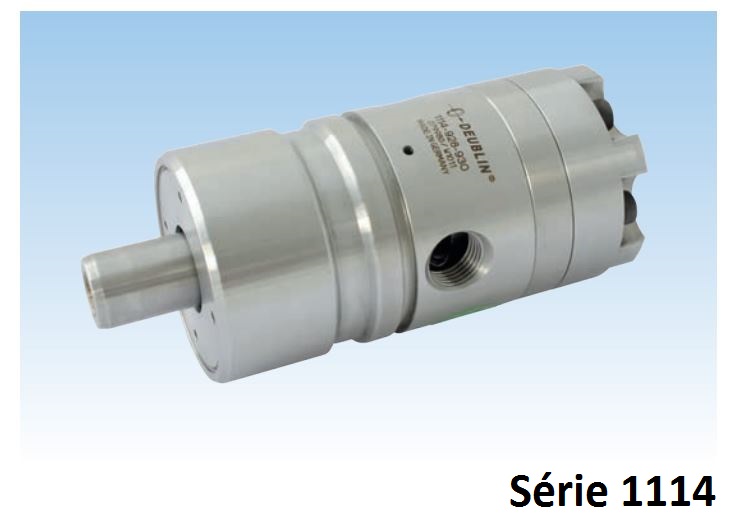

Les joints tournants AutoSense™ série 1114 sont des modèles à rotor lisse pour fluide de coupe et air comprimé avec fonctionnement à sec possible.
Ils vous font bénéifcier de la technologie brevetée AutoSense™ ; une conception qui passe automatiquement du fonctionnement type étanchéités fermées en type fuite contrôlée en fonction du fluide
- Simple passage pour fluide de coupe ou de l’air sec
- Montage facile avec rotor lisse
- Accepte un déplacement axial du tirant jusqu’à 19 mm
- Equipé de roulements hybrides, ISO classe P4 pour rotation douce à haute vitesse
- Système labyrinthe et large drain pour protection des roulements
- Concept écoulement maximum sans obstruction pour éviter la retenue des copeaux ou autres particules
- Etanchéités mécaniques équilibrées en carbure de silicium pour longue durée de vie sous conditions sévères
- Boîtier et rotor inox et couvercle arrière en aluminium anodisé pour résistance à la corrosion
Caractéristiques
| Applications | Etanchéité de Machine-Outil |
|---|---|
| Atout produit | Montage facile, Automatique, Fonctionnement à sec possible |
| Désignation | Raccord tournant AutoSense® |
| Fluide | Fluide de coupe, émulsion huile-eau |
| Micro Pulvérisation (MQL) jusqu’à 10 bar (145 psi), | |
| Air comprimé jusqu’à 10 bar (145 psi) | |
| Filtration | ISO 4406 Classe 17/15/12, maxi. 60 microns |

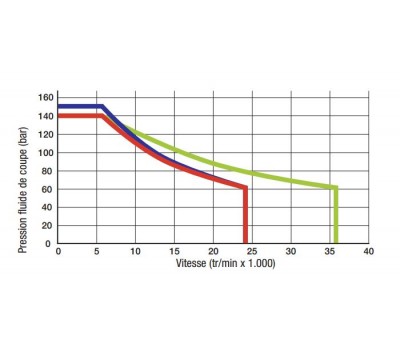

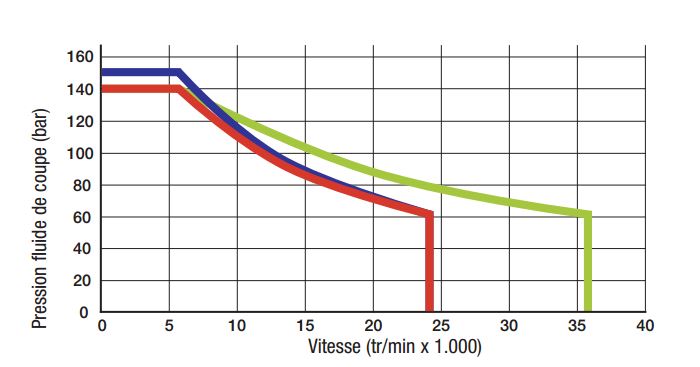

| Vitesse maximum | Voir graphique |
| Pression maximum | Voir graphique |
| Débit maximum | 1114-710-xxx : 82 l/min |
| 1114-842-730 : 82 l/min | |
| 1114-331-105 : 24,3 l/min | |
| 1114-92x-930 : 24,3 l/min | |
| Température maximum | 71 °C |
Mot du fournisseur
AutoSense® est une des dernières innovations dans les séries DEUBLIN. Cette technologie combine les meilleures particularités des concepts Pop-Off™ et de la fuite contrôlée.
Comme le Pop-Off™, les étanchéités AutoSense™ se ferment quand la pression du fluide de coupe est appliquée et s’écartent en absence de pression pour permettre de fonctionner à sec.
Par le concept fuite contrôlée, les étanchéités AutoSense™ fonctionnent avec de l’air sec comprimé en créant un jeu microscopique entre les faces de frottement.
Les joints tournants AutoSense™ acceptent le fluide de coupe, micro pulvérisation et air sec en détectant le type de fluide et en changeant automatiquement le fonctionnement des étanchéités répondant au fluide.
Comme pour les étanchéités Pop-Off™, un raccordement de drainage est nécessaire.
