DEUBLIN

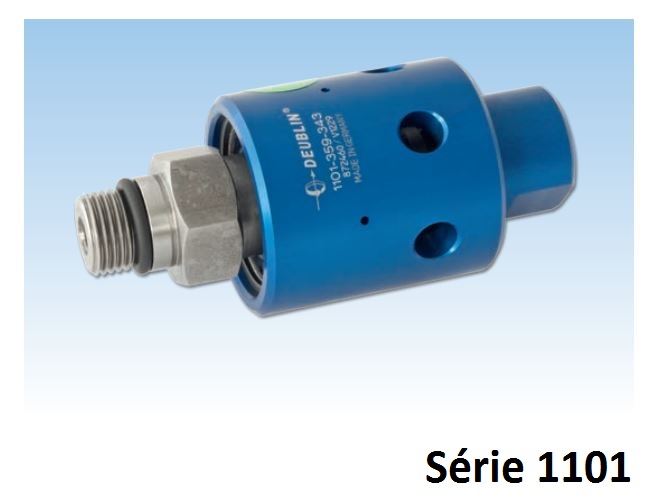

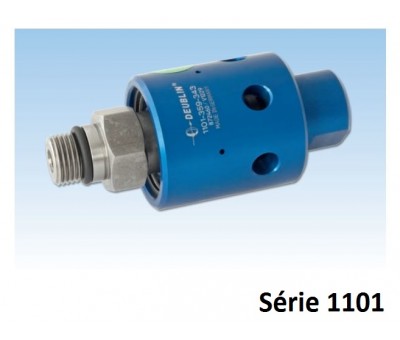

Joint Tournant «Etanchéité fermée» fluide de coupe et micro pulvérisation
Description
Cette catégorie de joint tournant fonctionne en étanchéité fermée, qu'il y ait présence de fluide ou pas.
- Simple passage pour fluide de coupe ou Micro Pulvérisation
- Etanchéités fermées pour lignes transferts ou applications similaires
- Concept d'écoulement maximum sans obstruction pour éviter la retenue des copeaux ou autres particules.
- Supporté avec roulements et rotor fileté pour une installation facile
- Roulements à billes pour rotation douce
- Système labyrinthe et large drain pour protection des roulements
- Etanchéités mécaniques équilibrées en carbure de silicium pour longue durée de vie en applications sévères
- Boîtier en aluminium anodisé pour résistance à la corrosion
- Pas de fonctionnement à sec
Caractéristiques
| Applications | Etanchéité de Machine-Outil |
|---|
| Désignation | Joints tournants à étanchéité fermée |
| Fluide | Fluide de coupe, émulsion huile-eau |
| Micro Pulvérisation (MQL) jusqu’à 10 bar (145 psi) | |
| Filtration | ISO 4406 Classe 17/15/12, maxi. 60 microns |

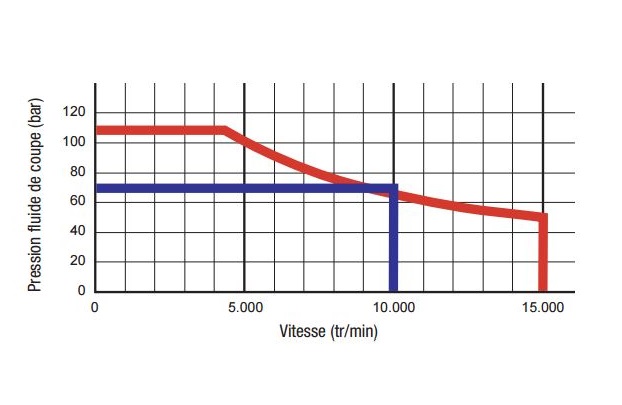

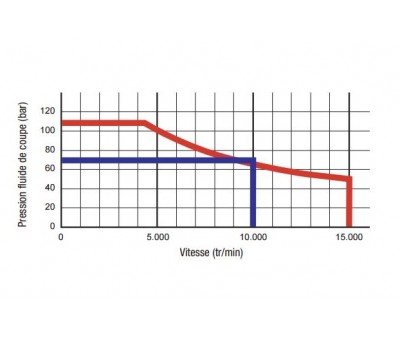

| Vitesse maximum | 15.000 min-1 |
| Pression maximum | 105 bar |
| Débit maximum | 20 l/min |
| Température maximum | 71 °C |
Mot du fournisseur
Avec cette série de , les étanchéités restent toujours fermées avec ou sans pression de fluide.
En général des circuits de drainage ne sont pas nécessaires. Cependant comme tous les joints tournants fonctionnent avec un film de fluide entre les étanchéités, après un certain temps, une petite quantité presque invisible de fluide peut migrer au travers des faces de frottement. Il faut donc prévoir de la drainer correctement.
Généralement, les joints tournants avec étanchéité fermée sont moins affectés que d’autres, par un fluide de coupe fortement contaminé. Par contre, ils ne doivent pas être en rotation pendant longtemps sans présence du fluide.
