DEUBLIN
Joint tournant «Tout type de fluide» d'étanchéité machine
Caractéristiques :
- Applications : Etanchéité de Machine-Outil
- Atout produit : Fonctionnement universel "tout fluide"
Description

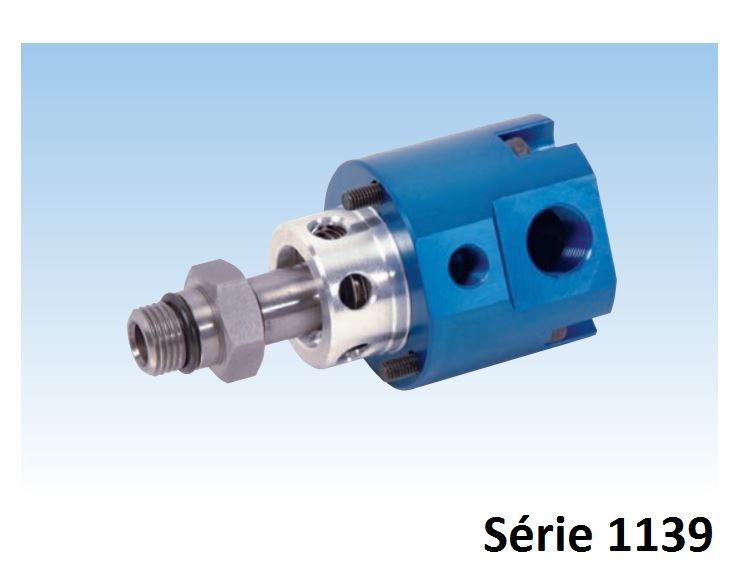

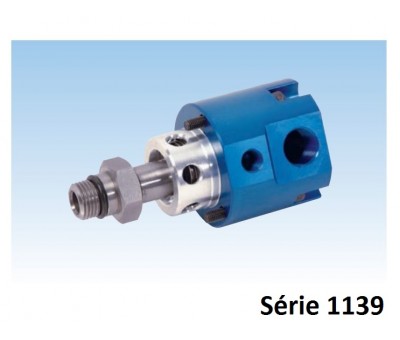

Ce joint tournant "Tout fluide" est un raccord d'étanchéité machine. Il utilise une technologie brevetée pour fonctionner avec étanchéités fermées pour le fluide de coupe, comme Pop-Off™ quand la pression est enlevée et avec un jeu microscopique entre les faces de frottement («Fuite Contrôlée») avec de l’air comprimé.
- Simple passage pour tout type de fluide
- Course de 0,7 – 3 mm de la partie non rotative pour compenser l’expansion thermique en cours de fonctionnement ainsi que les variations de position du tirant
- Concept écoulement maximum sans obstruction pour éviter la retenue des copeaux ou autres particules
- Etanchéités mécaniques équilibrées en carbure de silicium pour longue durée de vie sous conditions sévères
- Boîtier en aluminium anodisé pour résistance à la corrosion
Caractéristiques
| Applications | Etanchéité de Machine-Outil |
|---|---|
| Atout produit | Fonctionnement universel "tout fluide" |
| Désignation | Joint tournant "Tout type de fluide" |
| Fluide | Fluide de coupe, émulsion huile-eau |
| Micro Pulvérisation (MQL), Air (sec ou lubrifié) | |
| Filtration | ISO 4406 Classe 17/15/12, maxi. 60 microns |

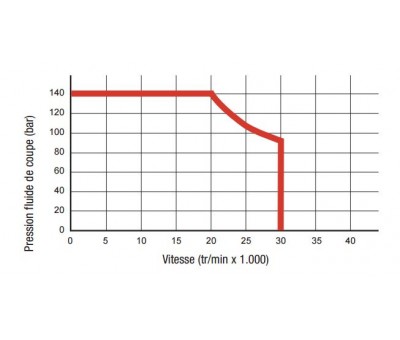

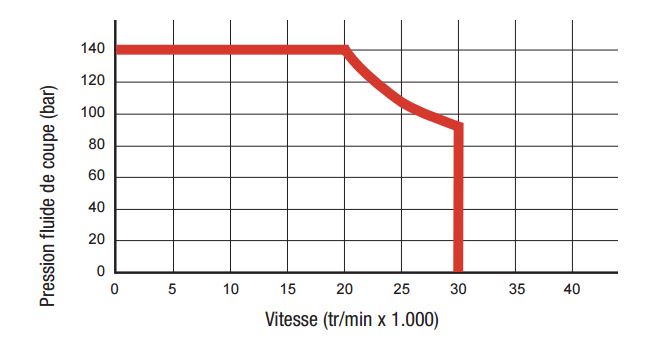

| Vitesse maximum | 30.000 min-1 |
| Pression maximum | 140 bar - Fluide de coupe |
| 10 bar - Micro pulvérisation / Air comprimé | |
| Débit maximum | 28 l/min |
| Température maximum | 71 °C |
Mot du fournisseur
La technologie "Tout fluide" de ce joint tournant offre aux constructeurs de machines d'usinage un contrôle complet de l’ouverture ou fermeture des étanchéités.
En contrôlant par des connexions, comment la pression est appliquée dans le joint tournant, le constructeur de machine peut commander l’ouverture des étanchéités lorsque cela est nécessaire (par exemple, pour transférer de l’air sec comprimé) ou la fermeture à un moment approprié (pour transférer du fluide de coupe ou de la micro pulvérisation).
Un raccordement de drainage est en général nécessaire.
