MAFAC France
Machine combinée de lavage de pièce série AM
La série AM est une version modifiée de la série standard W/K, c’est-à-dire une machine combinée pour le nettoyage automatique et manuel. Elle a été développée avant tout pour l’emploi dans le domaine de réparation et d’entretien et pour le nettoyage préliminaire, le nettoyage et le nettoyage postérieur de pièces ayant des géométries très compliquées. La version AM est livrable à partir de la dimension 60.

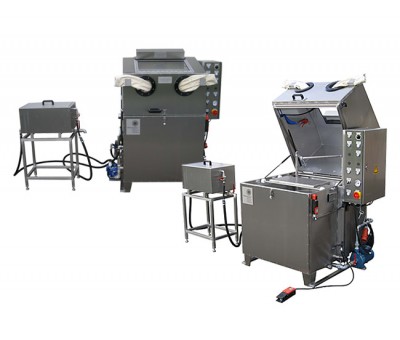

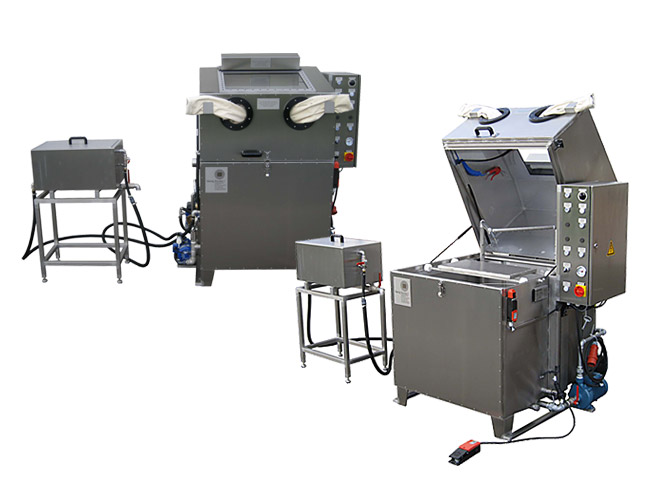

Les installations de nettoyage de la série AM sont basées sur les machines de série et équipées des éléments supplémentaires :

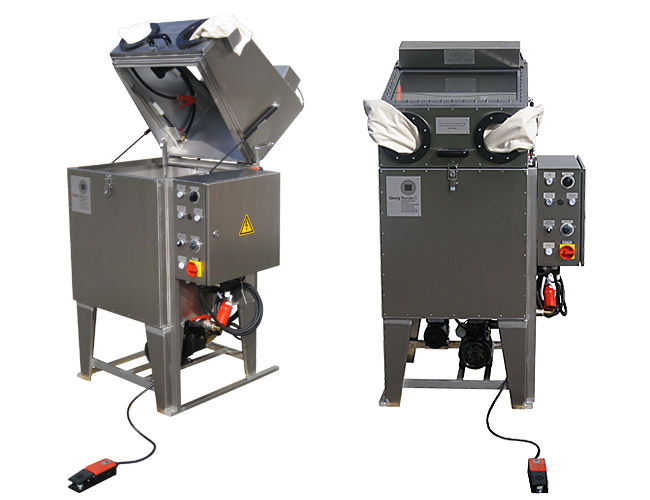

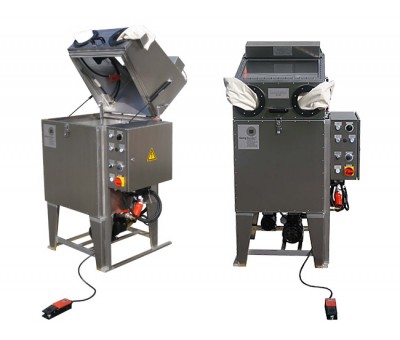

- Couvercle avec fenêtre d’inspection, éclairage et gants à rebord
- Pompe pour pistolet manuel de 3 à 6 bars env., avec haut débit en litres (par ex. pour laver sous pression les tuyaux et canaux d’huiles dans les arbres coudés ou blocs des cylindres)
- Brosse de lavage, mouillée par le fluide
- Pistolet de soufflage d’air comprimé
- Support en tôle perforée déplaçable et amovible (dans le modèle W/K 80 AM)
Options :
- Pompe haute pression de 100 bars ou 160 bars pour l’élimination des salissures les plus tenaces (par ex. calamine)
- Isolation du front
Sur la base de la version AM on a aussi d’autres possibilités de combinaison avec les éléments des autres séries.
On peut, par exemple, équiper ces installations avec un dispositif de renversement (série C) pour ainsi couvrir beaucoup de catégories de pièces différentes.
À cause de l’ouverture pour les opérations manuelles et les normes CE s’y rapportant la hauteur de chargement dans quelques-uns des modèles des machines a augmenté.
Cette installation peut être équipée d’un marchepied télescopique pour adapter la hauteur de travail de la machine aux différentes tailles des opérateurs. Sur demande, on peut aussi fournir une table élévatrice électrohydraulique (pour la personne ou pour l’installation).
Toutes les installations de cette série peuvent fonctionner non seulement dans le domaine chaud/aqueux (W) mais aussi, dans une version spéciale, avec des détergents à froid et/ou des solvants (K), ou avec chauffage indirect du bain pour l’emploi d’un mélange de 20 % de carbure d’hydrogène et 80% d’eau.
Caractéristiques
| Modèle / Version | 60 AM | 80 AM | 91 AM | 92 AM 1 | 115 AM1 | 150 AM1 | 200 AM | 250 AM | 300 AM |
| Pompes | 1 | 1 | 1 | 2 | 1/2 | 1/2 | 2 | 2 | 2 |
| Diamètre de panier (mm) |
600 | 800 | 900 | 900 | 1 150 | 1 500 | 2 000 | 2 500 | 3 000 |
| Hauteur intérieure, à partir de (mm) 2 |
370 | 530 | 530 | 530 | 720 | 950 | 1 000 | 1 150 | 1 300 |
| Charge du panier, à partir de (kg) |
100 | 150 | 200 | 200 | 300 | 500 | 750 | 1 500 | 2 000 |
| Quantité remplie, à partir de (l) |
50 | 80 | 130 | 130 | 200 | 400 | 900 | 1 250 | 1 800 |
| Pression causée par aspersion, à partir de (bars) |
1,8 | 2,6 | 3,1 | 2x2,6 | 2x3,0 | 2x4,5 | 2x5,5 | 2x7,5 | 2x7,5 |
| Débit de la pompe, à partir de (l/min) |
80 | 140 | 160 | 280 | 360 | 360 | 800 | 900 | 1 000 |
| Moteur de la pompe (kW) | 0,5 | 1,1 | 1,5 | 2x1,1 | 2x1,5 | 2x3,0 | 2x5,5 | 2x7,5 | 2x7,5 |
| Chauffage électrique à partir de (Kw) 3 |
2/3 | 4 | 6 | 6 | 10 | 15 | 30 | 45 | 60 |
| Tension (V) | 400 / 230 / 24 | ||||||||
| Température (°C) 4 | jusqu'à 95°C | ||||||||
| Temps de lavage (min) 5 | 30 / 60 / 120 | ||||||||
| Dimensions extérieures largeur (mm) |
900 | 1 100 | 1 300 | 1 300 | 1 500 | 1 900 | 2 500 | 3 100 | 3 600 |
| Dimensions extérieures profondeur (mm) |
650 | 900 | 1 050 | 1 050 | 1 300 | 1 700 | 2 300 | 2 800 | 3 300 |
| Dimensions extérieures hauteur (mm) |
950 | 1 100 | 1 200 | 1 200 | 1 400 | 1 750 | 2 000 | 2 300 | 2 500 |
| Poids, à partir de (kg) | 85 | 130 | 190 | 210 | 320 | 550 | 1 400 | 2 200 | 2 900 |
Toutes les dimensions sont basées sur des valeurs approximatives. Sous réserve de modifications techniques.
1 - Ces modèles d’installations sont livrables suivant leur domaine d’emploi avec une pompe ou deux pompes et avec un système ou deux systèmes de tubes de tuyères.
2 - Si on utilise un système mobile la hauteur utile intérieure se réduit de 50 mm (version 91/92/115) et/ou de 80 mm (version 150-300).
3 - En série électrique, sur demande aussi gaz/huile/vapeur.
4 - Pour une température du bain supérieure à 65°C il faut une protection contre les contacts accidentels.
5 - En série minuterie mécanique, sur demande aussi électronique
