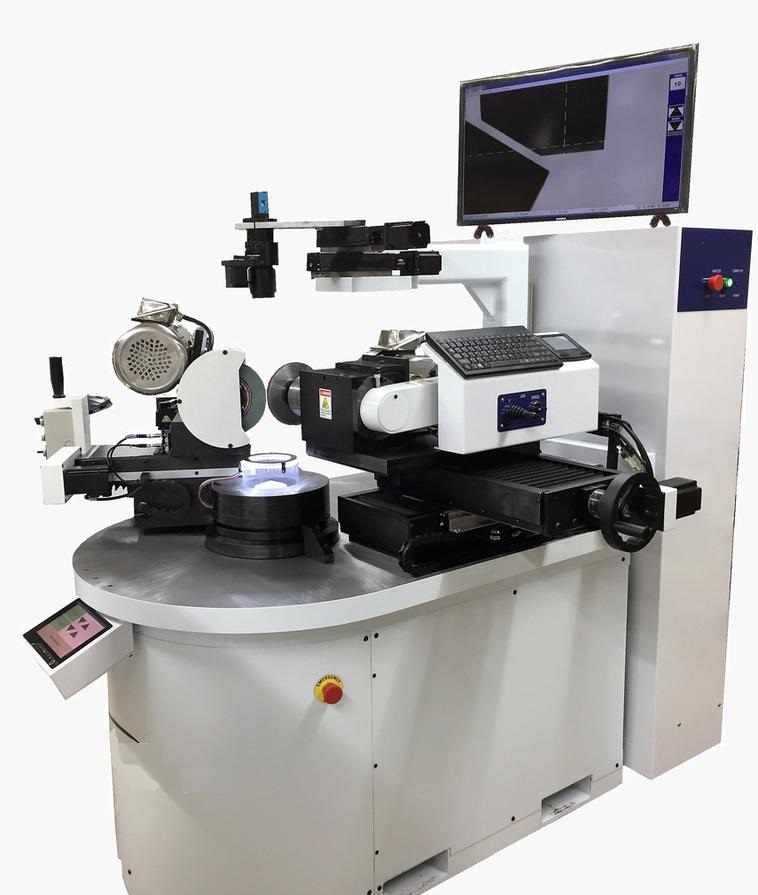

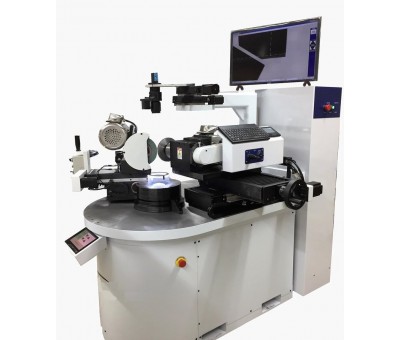

Machine de dressage et profilage de meule à caméra vidéo
Caractéristiques :
- Applications : Redressage et profilage de meules diamants et CBN
- Atout produit : Gamme exhaustive, manuelle ou CN, simplicité d'utilisation, précision
Ce type de machine de dressage et profilage à caméra vidéo a été conçue pour dresser et profiler les meules diamants et meules CBN.

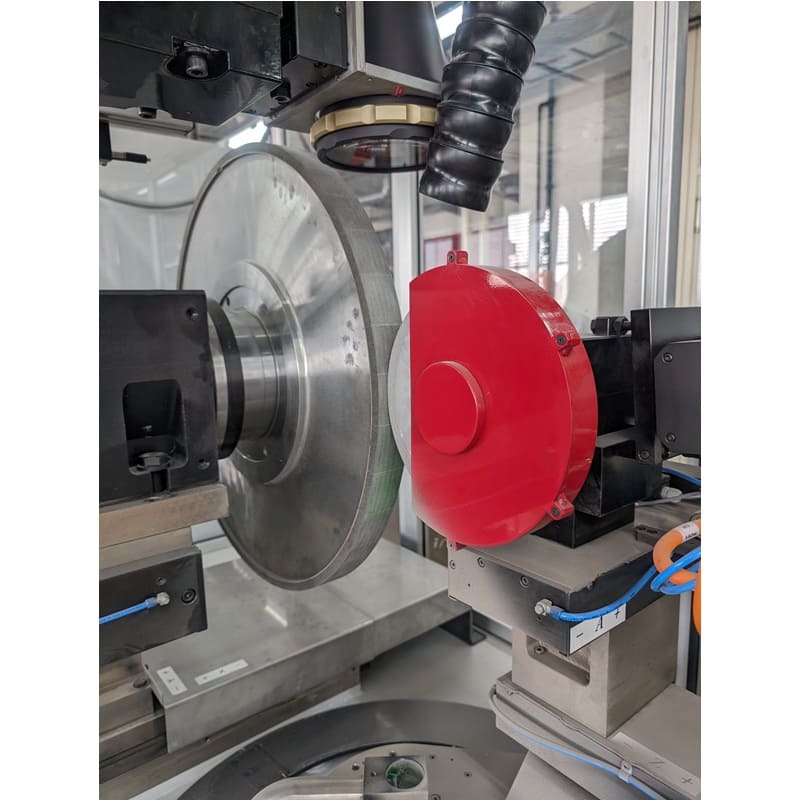

Il permet le dressage droit, de rayons concaves et convexes, de dépouilles en périphérie et sur les faces internes de vos meules.

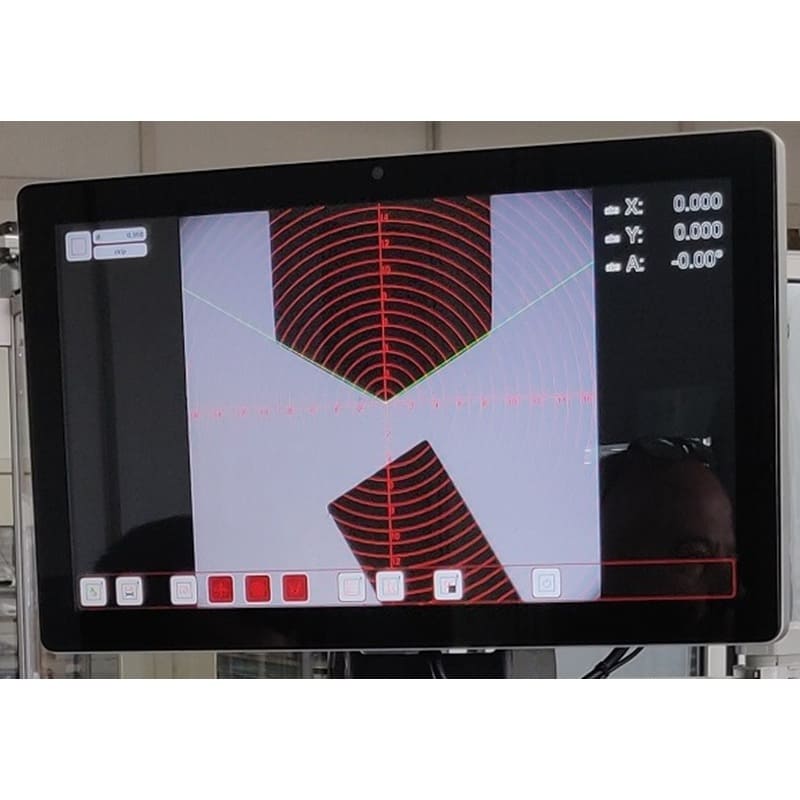

Le profil théorique est visualisé à l’écran par superposition (graphique généré en CAO ou importé en DXF, puis superposé sur la vidéo en direct).

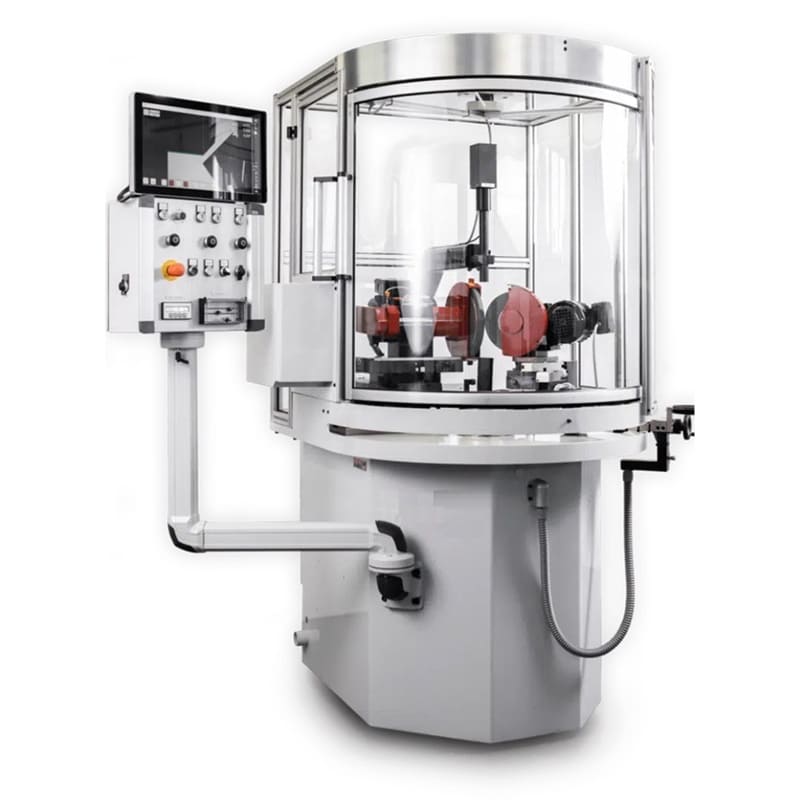

Notre gamme de machines de redressage de meules est complète ; de la simple dresseuse de meules manuelle avec projecteur de profils au centre de dressage et de profilage de meules CNC.
Plusieurs possibilités de personnalisation permettent de s’adapter au plus juste à vos besoins :
- Nez de broche avec attachement suivant besoin client ;
- Avance automatique de la meule SiC et pivotement manuel ;
- Pour un mode complètement automatique, les chariots peuvent également être motorisés et pilotés par commande numérique : le redressage de la meule est alors exécuté de manière autonome, sans intervention humaine, pour déplacer les axes.
- Sur demande, nous proposons des dresseuses capables de profiler des meules de diamètre 500 à 1000 mm pour un poids jusqu'à 300 kg.
Caractéristiques principales :
- Bâti de machine réalisé par construction mécanosoudée, avec traitement pour l'élimination des contraintes.
- Unité de dressage à embase pivotante, amplitude +/- 95°, avec butées de pivotement angulaire réglables et visualisation numérique de l'angle d’inclinaison.
- Dispositif de serrage pneumatique pour verrouillage la position souhaitée.
- Oscillation de la meule de travail à entraînement pneumatique ou hydraulique, avec course réglable.
- Tête de rectification à meule SiC à chariots croisés et broche à vitesse de rotation variable.
- Tête porte-meule diamant/CBN à chariots croisés et broche à vitesse de rotation variable.
- Système de rétroéclairage à LED durable.
- Visualisation permanente du profil pendant le dressage.

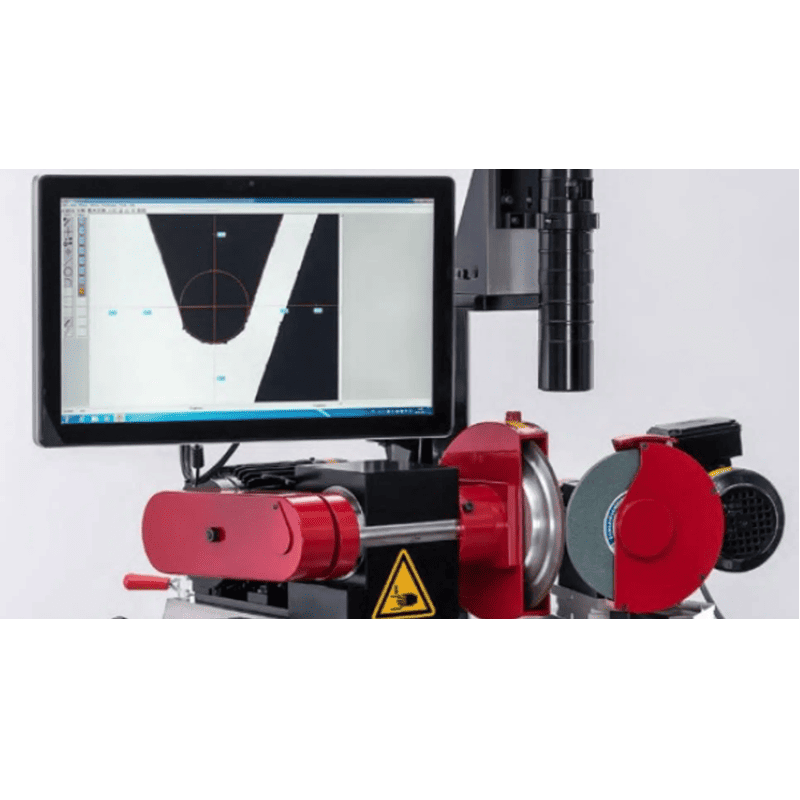

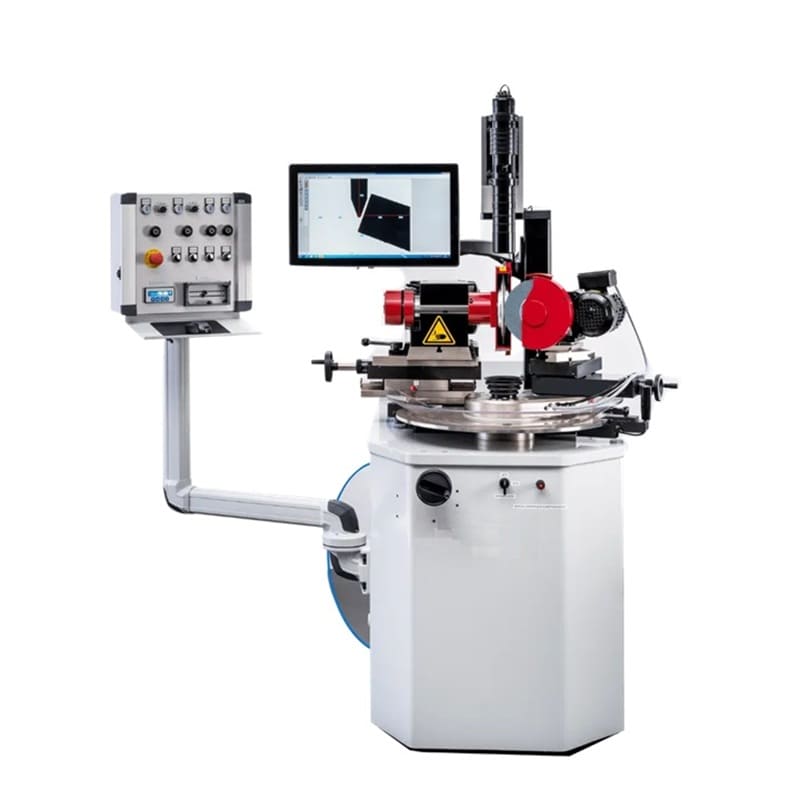

- Système de vision à caméra vidéo avec PC Windows tout-en-un à écran tactile.
- Logiciel moderne, intuitif, avec une interface d’affichage des différentes géométries par calques (angles, rayons, quadrillages, cercles concentriques, etc.) et l’importation de plans DXF.
- Pupitre de commande pivotant avec tous les éléments de commande (interrupteurs pour projecteur, aspirateur, moteur principal et moteur de dressage, affichage numérique de l'angle de pivotement, interrupteur principal, interrupteur d'urgence, etc.)
- Tube d'aspiration traversant le palier pour un enlèvement optimal des poussières.
- Préparation pour système d'extraction indépendant ou centralisé.
Caractéristiques
| Applications | Redressage et profilage de meules diamants et CBN |
|---|---|
| Atout produit | Gamme exhaustive, manuelle ou CN, simplicité d'utilisation, précision |
| Machine à dresser profiler les meules | Modèle 1 | Modèle 2 | Modèle 3 | Modèle 4 |
| Meule seule (diamètre x largeur) | Ø 200 x 20 mm | Ø 250 x 30 mm | Ø 400 x 30 mm | Ø 500 x 30 mm |
| Train de meules | Non | Ø 150 x 120 mm | Ø 150 x 150 mm | Ø 200 x 170 mm |
| Dressage manuel / auto (CNC) | Oui / Non | Oui / Non | Oui / Oui | Oui / Oui |
| Oscillation meule SiC | Pneumatique | Pneumatique | Hydraulique | Hydraulique |
| Broche meule SiC | Ø 60 mm | Ø 60 mm | Ø 60 / 80 mm | Ø 80 / 100 mm |
| Broche meule diamant / CBN | Ø 60 mm | Ø 80 mm | Ø 80 / 100 mm | Ø 100 mm |
Mot du fournisseur
Équipements optionnels :

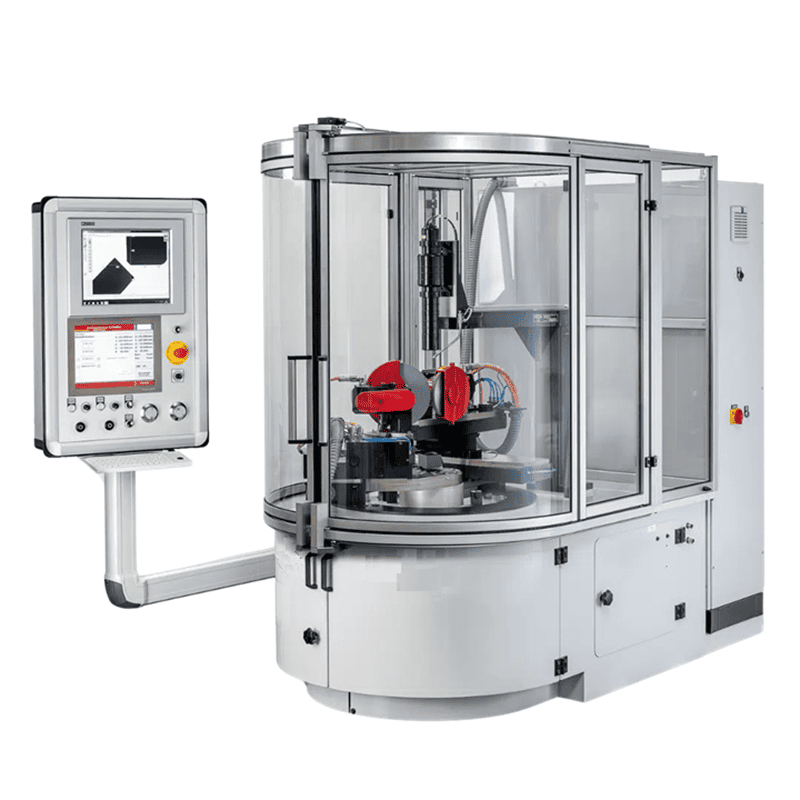

- Cartérisation intégrale de la zone de travail : Accès à la zone de travail par deux portes coulissantes; Visualisation claire grâce à un carénage à écrans transparents; Verrouillage de sécurité des portes durant le travail.
- Avance automatique de la meule de dressage : Incrément de prise de passe et surépaisseur totale; Choix de la prise de passe : côté gauche, côté droit, les deux; Vitesse d’avance, nombre de passes à vide et dégagement de la meule à la fin du cycle automatique.
- Dispositif orientable pour dressage de meules en paquet : Platine supérieure sur chariot porte-meule SiC avec angle de pivotement supplémentaire pour le dressage de meules montées en train, sans démontage, pour dresser entre les meules : amplitude d’orientation de 35° à gauche et de 35° à droite.
- Broche principale renforcée : Nez de broche avec attachement sur demande au lieu du standard.
- Chariot porte-meule diamant motorisé : Pour piloter le positionnement de la meule diamant (axes X et Y) directement au pupitre.
- Caméra à 7 niveaux de zoom optique (8x à 90x) : Le zoom 90x permet de visualiser une zone mini de 8 x 6 mm sur l’écran de 21,5". Un zoom numérique permet ensuite un grossissement supplémentaire jusqu’à 10x.
- Adaptateurs pour tous types d’attachements : Pour dresser les meules de différentes machines (ANCA, EWAG, ROLLOMATIC, SAACKE, SCHNEEBERGER, SMP, STRAUSAK, WALTER, etc.).
- Serrage automatique de meule : Pour montage/démontage rapide et précis.
- Équilibrage intégré de meule : Pour équilibrer la meule montée sur son tasseau directement sur la dresseuse.
- Aspirateur de poussière : Pour garantir la netteté de la zone de travail.
- Lubrification par micropulvérisation : Distribution d’un mélange air/huile avec temporisation programmable ou par impulsion.
- Configuration pour travail sous émulsion (exécution spéciale pour dressage avec fluide de coupe uniquement, pas de combinaison possible pour le travail à sec)
Équipements spécifiques pour machines CNC :
- Axes linéaires avec servomoteur accouplé à une vis à billes.
- Système de vision à double caméra télécentrique.
- Commande numérique avec gestion de l’interpolation des axes.
- Palpeur de flanc de meule: Sonde permettant de détecter la position du côté de la meule à dresser pour déterminer l’origine du programme.
- Fonction de compensation d'usure de la meule de dressage: Surveillance du processus de dressage par caméra vidéo, permettant d’arrêter le programme après atteinte du profil défini.
