Manomètre à tube en U PUM

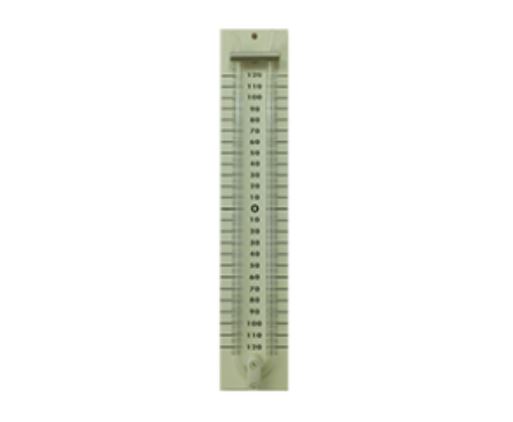

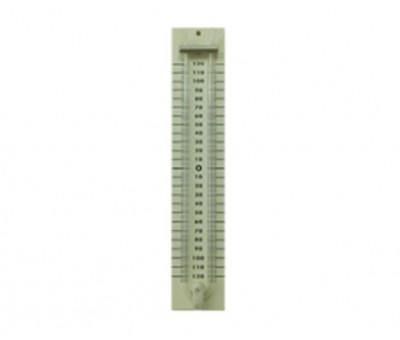

Le manomètre à tube en U PUM de Kobold est parfait pour la mesure de faibles pressions (0 - 150 mbar). La construction
est simple avec un tube verre en U fixé sur une plaque aluminium. Cette plaque est gravée avec une graduation tous les 2 mm permettant une lecture directe de la pression en mm, une fois le tube rempli d'eau.

Fonctionnement et mesure : la différence de pression entre les 2 extrémités fait bouger le niveau à l'intérieur du tube et la différence entre les 2 niveaux de la colonne de liquide peut être lue sur l'échelle graduée avec une précision de 2 mm.
L'échelle est faite de façon à ce qu'il ne soit pas nécessaire d'être parfaitement à «0» en l'abscence de pression. Lors de la lecture, les distances du haut et du bas du liquide sont indiqués par 2 valeurs qu'il suffit d'ajouter pour trouver la différence totale de pression.

Les manomètres PUM sont disponibles avec 6 échelles (250, 500, 750, 1000, 1250 et 1500 mm de colonne d'eau). Il est néanmoins envisageable de fabriquer des version spéciales sur demande.
