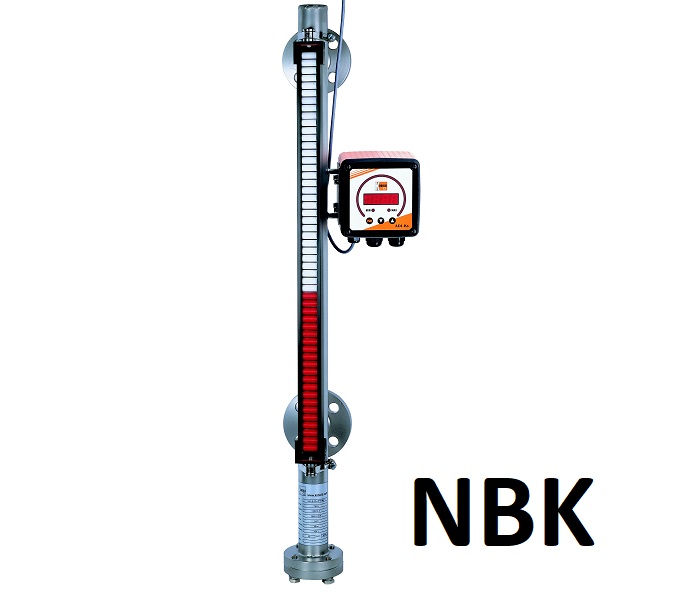

Mini jauge de niveau magnétique Bypass NBK-M
La jauge de niveau magnétique by-pass NBK est utilisé pour la mesure, l’indication et la surveillance en continu du niveau de liquides.
Principe de mesure : selon le principe des vases communicants, la hauteur de niveau du tube bypass correspond à la hauteur de niveau à l’intérieur du récipient. Dans le tube du bypass un flotteur, avec aimants annulaires intégrés, suit le niveau du liquide et transmet celuici, sans contact, à un affichage ou une unité de surveillance se trouvant à l’extérieur du tube.
Cette jauge de niveau magnétique convient particulièrement aux applications liées aux cuves et réservoirs de stockage, à la mesure de fluides agressifs, récipients mélangeurs, réservoirs d'eau.
Caractéristiques
| Jauge de niveau magnétique | NBK-M |
|
Longueur de mesure
|
max. 3 mètres |
| Raccord | Bride DIN DN 10...DN 25 |
| Bride | ANSI 1/2"... 1 " |
| Matière | Acier inox 1.4571 |
| Pression max. | PN 40/300 lbs, |
| Température max. | 200 °C |
| Précision transmetteur | +/- 1 mm |
| Option | transmetteur 4-20 mA, contacts |
Affichage à volets magnétiques
Au moment où le flotteur passe devant les volets rouges / blancs, ceuxci tournent l’un après l’autre de 180° sur leur axe. Les volets passent du blanc au rouge par le niveau ascendant et du rouge au blanc par le niveau descendant. La hauteur de niveau est indiquée en permanence en rouge, également lors d’une coupure de courant.
Transmetteur de mesure
S’il est nécessaire de transmettre à distance la hauteur du niveau, on peut installer à l’extérieur du tube bypass un transmetteur de mesure avec une chaîne de résistances ou un capteur magnétostrictif. A l’aide de celui-ci, on obtient un signal normalisé de 4 à 20 mA. Par un affichage analogique ou numérique, ce signal peut être utilisé.
Afficheur universel
Pour afficher et exploiter la sortie analogique (4 -20 mA) générée par le transmetteur de mesure, un afficheur universel de la série ADI peût être monté sur le bypass.
Seuils d’alarme
Sur le tube de bypass on peut également fixer des contacts reed pour détecter des valeurs limites ou pour la régulation du niveau.
