Module de flottation à air dissous FLOLIBELL - vente ou location
Caractéristiques :
- Débit : 1-8 à 8-20 m³/h
- Flux massique : 20 à 40 kg MES/h (après ajout de réactifs)

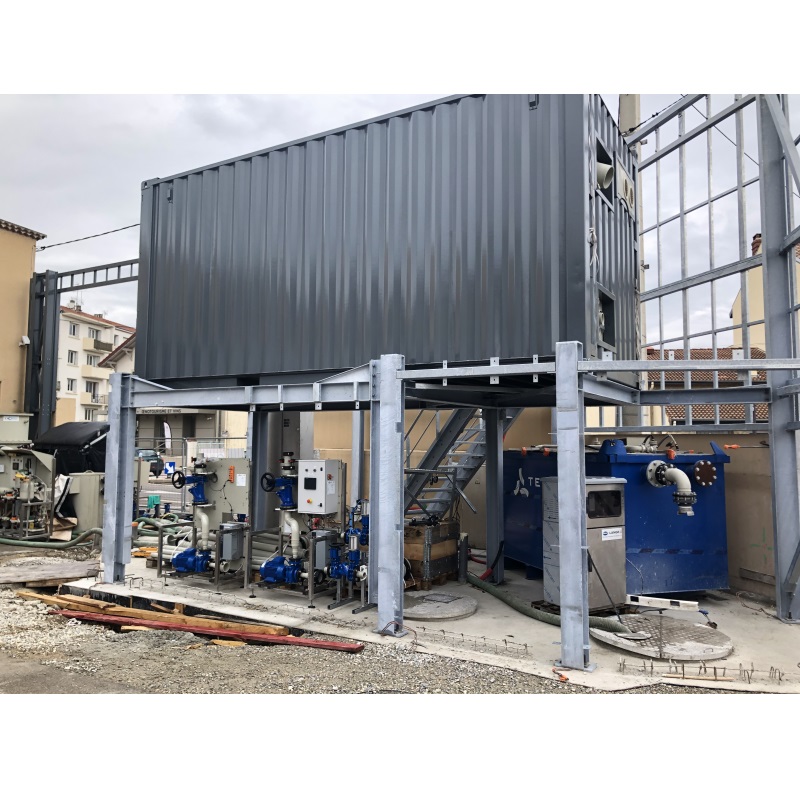

Le module de flottation à air dissous FLOLIBELL est un groupe flottateur en container mobile, de type plug and play disponible À LA VENTE OU À LA LOCATION.
Cet ensemble "tout-en-un" est un skid modulaire, isolé, ventilé et climatisé qui permet aux industriels et collectivités de traiter et réutiliser leurs eaux usées en réduisant les pollutions suivantes :
- Clarification : réduction des Matières en Suspension (MES)
- Réduction de la pollution organique non dissoute (Demande Chimique en Oxygène – DCO et Demande Biologique en Oxygène – DBO5) et de la couleur
- Réduction des huiles et graisses
- Régulation du pH
- Épaississement des boues
Cette station de flottation conteneurisée est un ensemble complet, insensible à la corrosion.

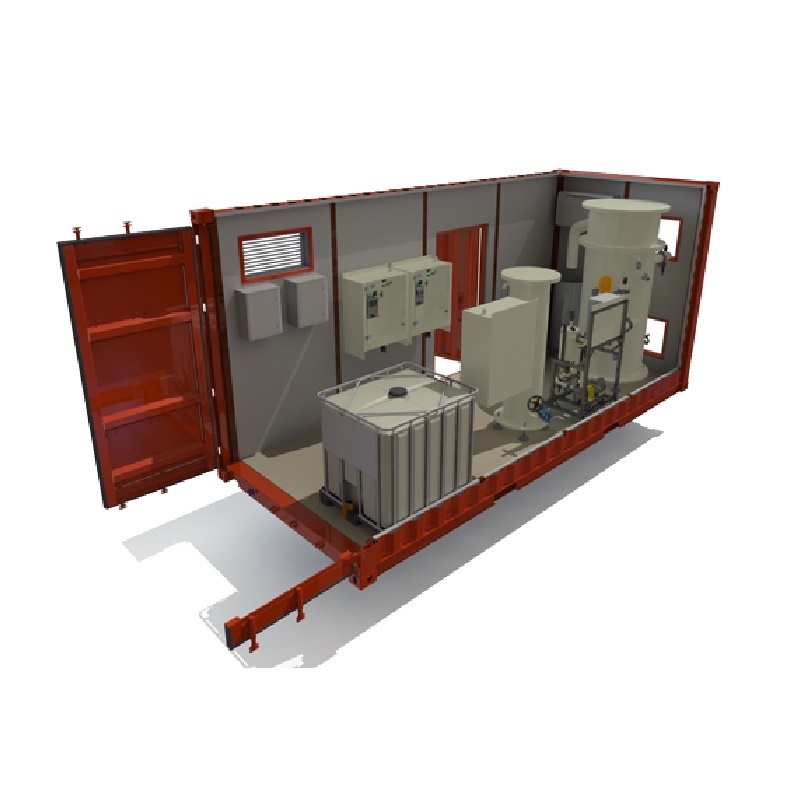

Elle intègre le flottateur FLOLIBULL et une cuve de floculation, le générateur d'eau blanche, le système de dosage des réactifs et les instruments de mesure associés au process.
La cellule déplaçable FLOLIBELL répond ainsi aux besoins suivants :
- DÉPOLLUTION avant rejet.
- RECYCLAGE / RE-USE pour économie d’eau (sécheresse, etc.), recyclage dans le process industriel ou réutilisation pour usages secondaires (lavages des sols, etc.)
- RÉHABILITATION / RENFORCEMENT d’une station d’épuration existante : traitement primaire physico-chimique, séparation et épaississement des boues issues d’un traitement biologique ou renforcement temporaire (période touristique, travaux ou pic de production)
- PRÉTRAITEMENT D’USINE DE DESSALEMENT (réduction des algues)
Les utilisateurs principaux du système de flottation modulaire FLOLIBELL sont :
- industrie agro-alimentaire
- Papeterie industrielle
- Industrie textile
- Industrie des plastiques et composites
- traitement des déchets
- chimie / pétrochimie
- Communes < 2000 EH
- Resort / camping et zones touristiques
Caractéristiques
| Débit | 1-8 à 8-20 m³/h |
|---|---|
| Flux massique | 20 à 40 kg MES/h (après ajout de réactifs) |
| Matériau | Polypropylène insensible à la corrosion |
| Modèle de machine de flottation | FLOLIBELL XS | FLOLIBELL S | FLOLIBELL S+ |
| Taille du flottateur | XS | S | S |
| Débit de traitement | 1-8 m³/h | 8-20 m³/h | 8-20 m³/h |
| Flux massique max (après ajout réactifs) | 20 kg MES/h | 30 kg MES/h | 40 kg MES/h |
| Dosage acide ou base | 2-5 L/h | 5-20 L/h | 5-20 L/h |
| Dosage de coagulant | 2-5 L/h | 5-20 L/h | 5-20 L/h |
| Dosage de floculant | 1-3 L/h | 1-10 L/h | 1-10 L/h |
| Générateur d’eau blanche | NanoBull S | NanoBull S | NanoBull M |
| Débit d’eau blanche | 3 m³/h | 3 m³/h | 8 m³/h |
| Puissance installée | 3 kW | 4 kW | 7 kW |
| Taille du container | 10’ HC ou 20’ HC | 20’ HC | 20’ HC |
Mot du fournisseur
Détail des équipements du module de flottation FLOLIBELL :

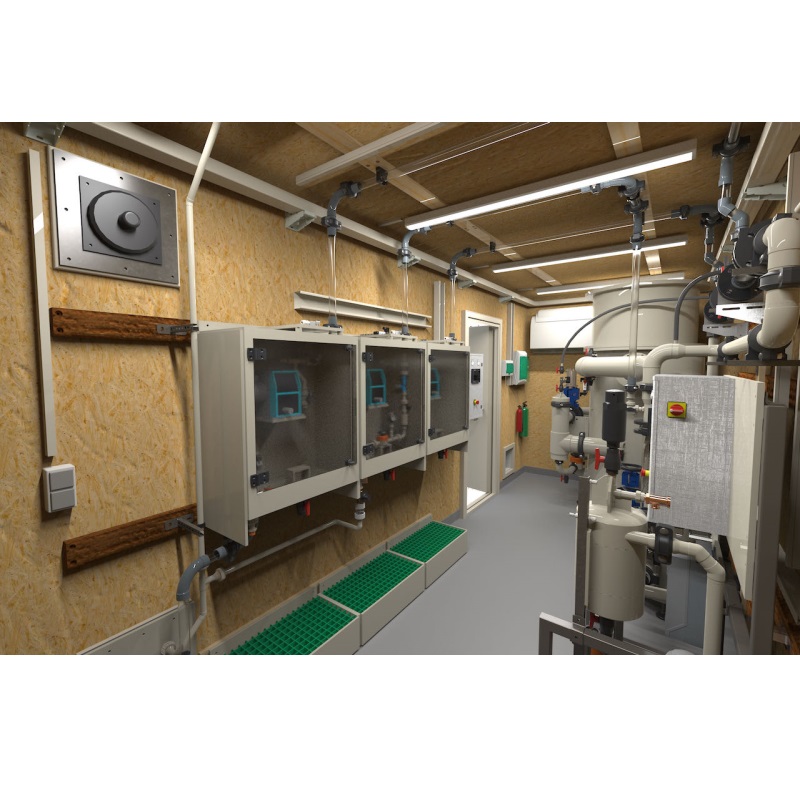

Dosage des réactifs : jusqu’à 3 systèmes de dosage et d’injection de réactifs (acides / bases / coagulants / floculants) composés chacun de :
- 1 armoire contenant la pompe doseuse et tuyauteries d’injection
- 1 bac de rétention sur lequel est installé le bidon
- 1 dispositif de dilution en ligne (floculant uniquement)
- 1 coffret de contrôle-commande standardisé ELECTRIBELL XS (230V 16A), avec automate, écran tactile, connexions par prises Harting / RJ45
- Matériaux adaptés aux réactifs utilisés
- mélangeurs statiques en ligne en polypropylène
Production de microbulles (eau blanche) par générateur Nanobull sur châssis comprenant :
- Pompe biphasique air/eau en inox 316L (ou DUPLEX si salinité forte)
- Équipements de protection pompe, pressurisation / détente, instrumentation
- 1 coffret de contrôle-commande standardisé ELECTRIBELL S (tri 400V 32A), avec automate, écran tactile, connexions par prises Harting / RJ45
FloMixell : cuve de floculation sous pression en polypropylène, avant flottateur
Flottateur FloliBull :
- Cuve en Polypropylène
- Aucun équipement électromécanique immergé
- 1 vanne de régulation (asservissement par détection de niveau)
- Évacuation des boues flottées par surverse hydraulique (pas de racleur)
- 2 prises d’échantillon
- 1 vanne de vidange
- Compresseur d’air vanne de régulation
- Système de nettoyage automatique
Matériaux
- Polypropylène ou autre matériau insensible à la corrosion pour les éléments en contact direct avec l’effluent
- Tuyauteries et raccords : polypropylène
- Robinetterie : fonte ou polypropylène
Instrumentation en ligne : selon besoins, appareils de mesures de température, débit, pH, turbidité, conductivité

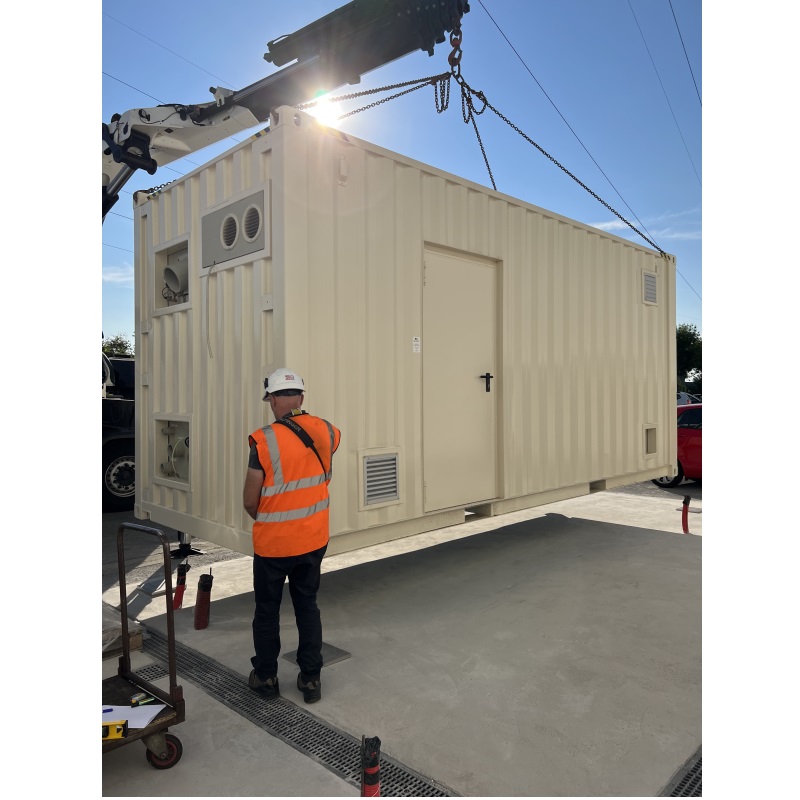

Container MOBICELL : isolé, ventilé, climatisé.
