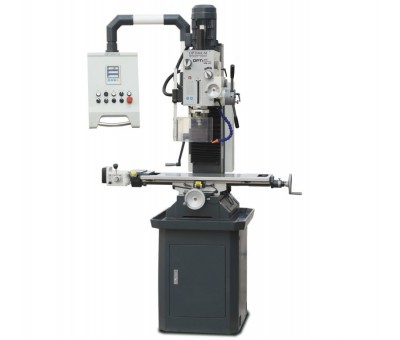

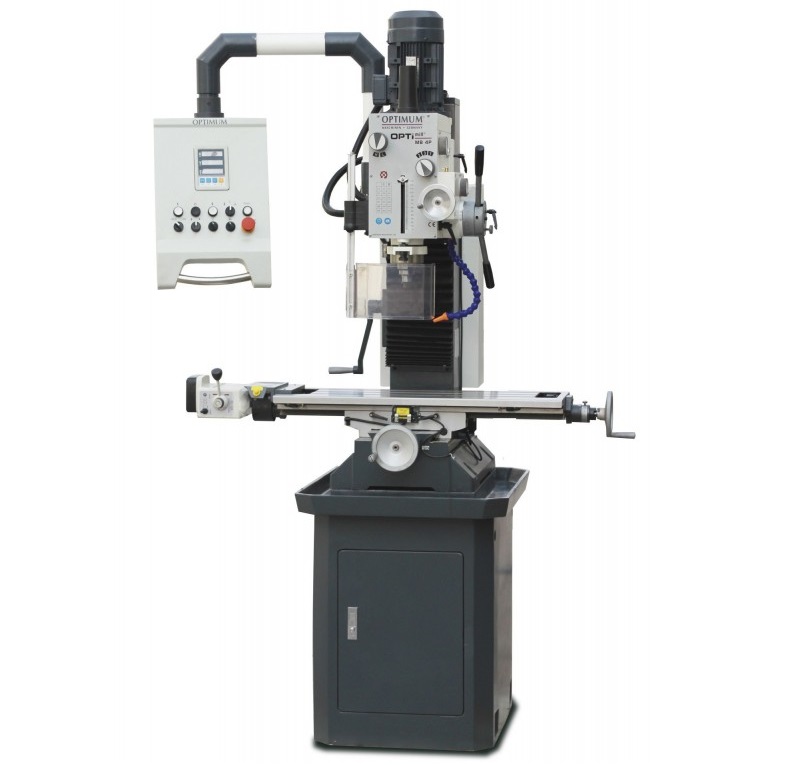

Perceuse Fraiseuse universelle OPTIMUM MB 4 P
La perceuse-fraiseuse universelle MB 4P d’OPTIMUM est une machine de précision avec boîte mécanique 12 vitesses. D’un excellent rapport qualité/prix, cette fraiseuse d’établi propose de série les fonctions de taraudage, d’avance automatique, de descente automatique, d’arrosage. Elle inclut son socle et son afficheur 3 axes comme équipement de base.
- Large gamme de vitesses (12) obtenues grâce à une boîte mécanique et un moteur bi-vitesses (95 - 3200 T/min.)
- Pignons haute qualité rectifiés et trempés, lubrifiés par bain d’huile
- Montée et descente motorisée de l’axe Z
- Fonction taraudage avec butée de profondeur réglable
- Descente fine manuelle
- Descente automatique de broche 3 vitesses

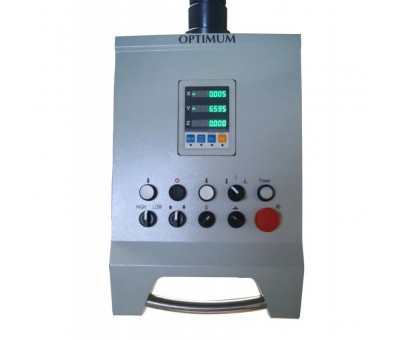

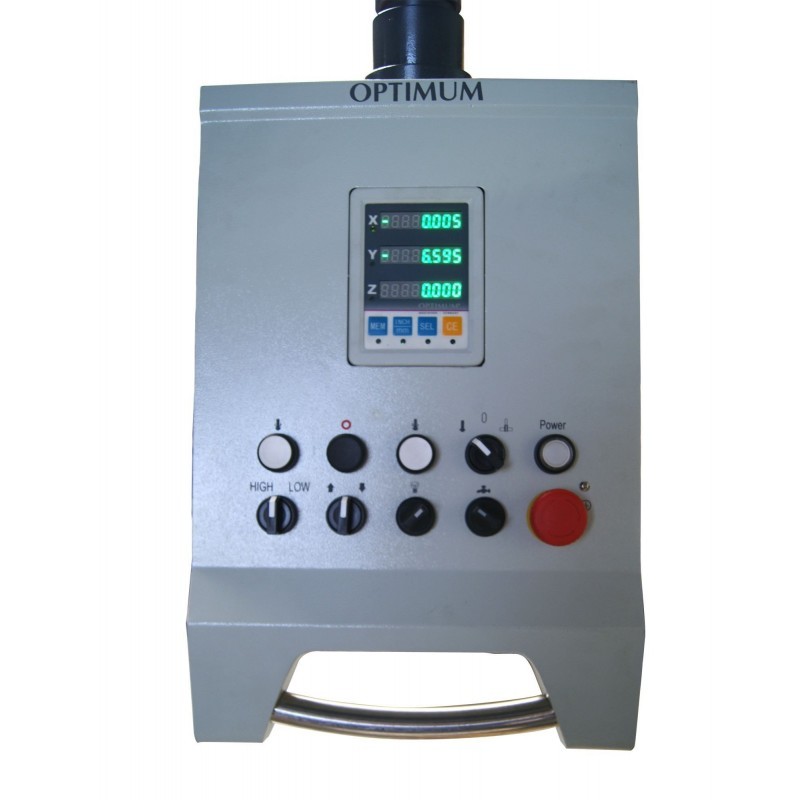

- Afficheur digital sur les 3 axes (X, Y et Z)
- Tête de fraisage inclinable à ± 60°

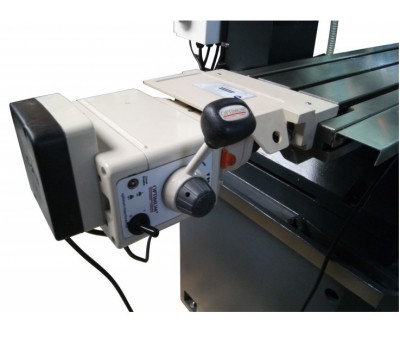

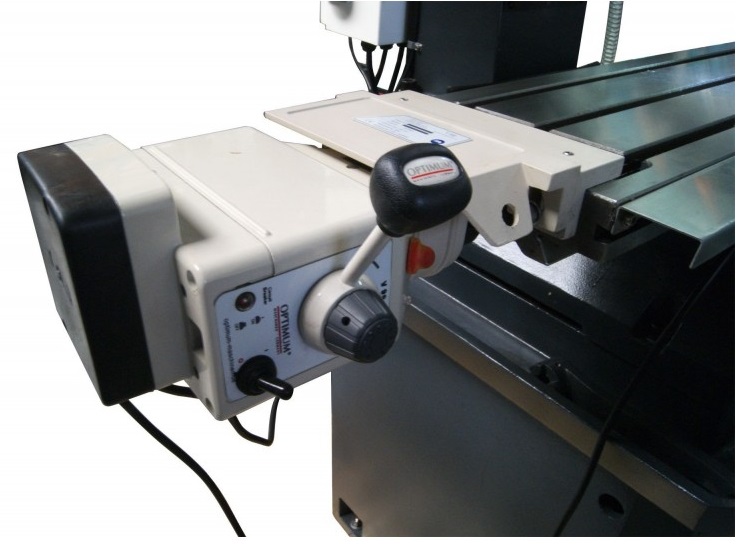

- Avance longitudinale automatique de série (axe X)
- Bâti en fonte massive assurant une très grande stabilité et absorbant les vibrations
- Équipée d’un arrêt d’urgence “coup de poing”
- Existe en version 230 V avec convertisseur de fréquence
- Norme DIN EN 55011 Classe C2
Accessoires de série :
- Socle
- Système d’arrosage
- Avance automatique sur l’axe X
- Visu 3 axes
- Axe Z motorisé Arbre CM 3 / B16
- Douille de réduction CM 4 / CM 3
Caractéristiques
| Course axe X | 560 mm |
|---|---|
| Course axe Y | 195 mm |
| Course axe Z | 350 mm |
| Perceuse Fraiseuse universelle | MB 4 P |
| Référence | 3338460 |
| Puissance moteur | 1.1/1.5 kW - 400 V / 3 Ph |
| Capacité de perçage (acier St. 37) | Ø 32 mm |
| Capacité en continu (acier St. 37) | Ø 28 mm |
| Capacité de surfaçage max. | Ø 63 mm |
| Capacité de fraisage en bout max. | Ø 28 mm |
| Attachement de broche | CM 4 |
| Course de broche | 120 mm |
| Col de cygne | 258 mm |
| Vitesses de broche | 95 - 3200 T/min. |
| Inclinaison de la tête | ± 60° |
| Course de la tête en axe Z | 350 mm |
| Plages de vitesses | 95-3200 T/min |
| Nombres de vitesses | 2 x 6 |
| Descente automatique de broche | 0.1 / 0.18 / 0.26 mm/T. |

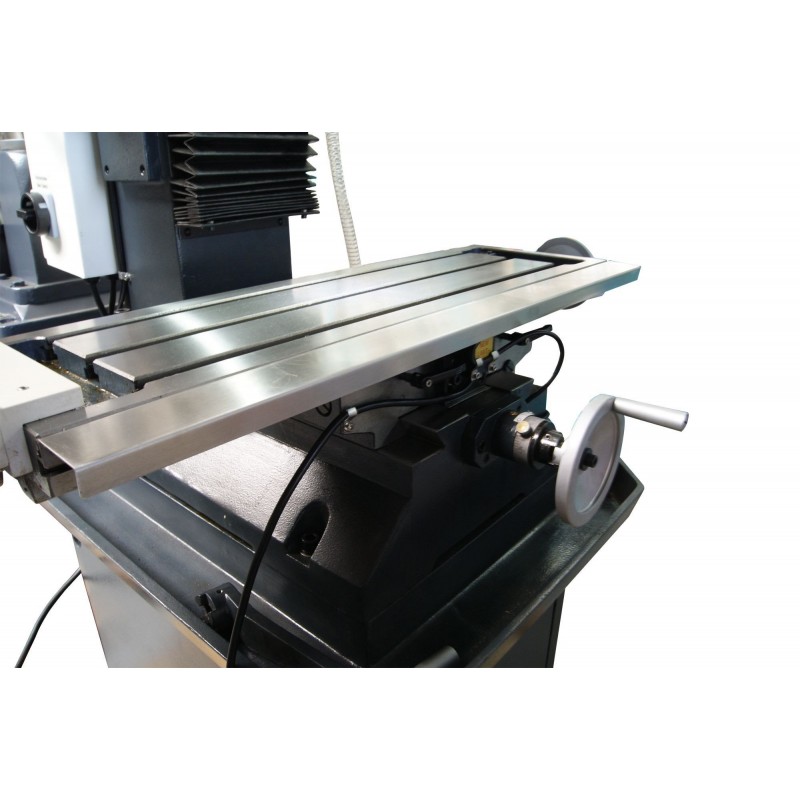

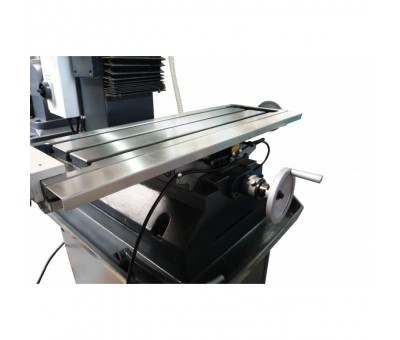

| Dimensions de la table (L x l) | 800 x 240 mm |
| Course de la table en axe X | 560 mm (automatique) |
| Course de la table en axe Y | 195 mm |
| Nombre de rainures | 3 |
| Rainures en "T" | 14 mm |
| Entraxe des rainures | 80 mm |
| Dimensions de la machine (L x l x h) | 1600 x 930 x 2110 mm |
| Poids net (brut) | 496 kg (565 kg) |
Prévoir des moyens de déchargement adaptés
