Plateforme d'accès pour circulation au dessus de cuves Réf. 07/47
Cet ensemble de plateformes d'accès a été conçu pour la circulation en hauteur au dessus d'une installation de cuves de stockage. Il permet ainsi de contrôler visuellement le bon fonctionnement et d'intervenir sur les points critiques le cas échéant.

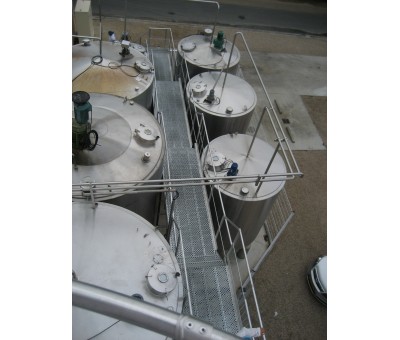

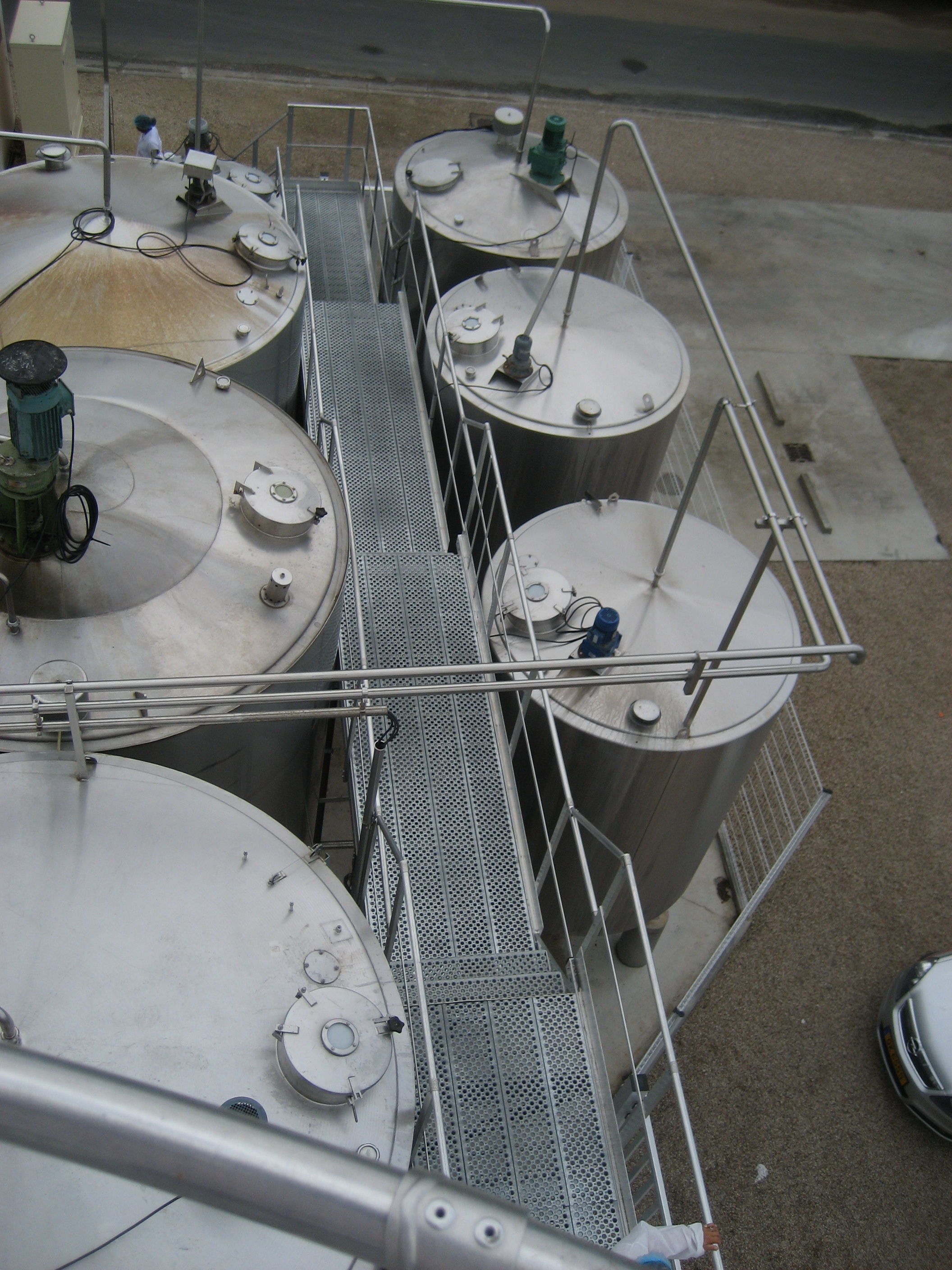

Dédiée à un usage extérieur, cette longue plateforme en caillebotis antidérapant donne accès aux cuves latérales de chaque côté et à une cuve principale de grande hauteur en bout.

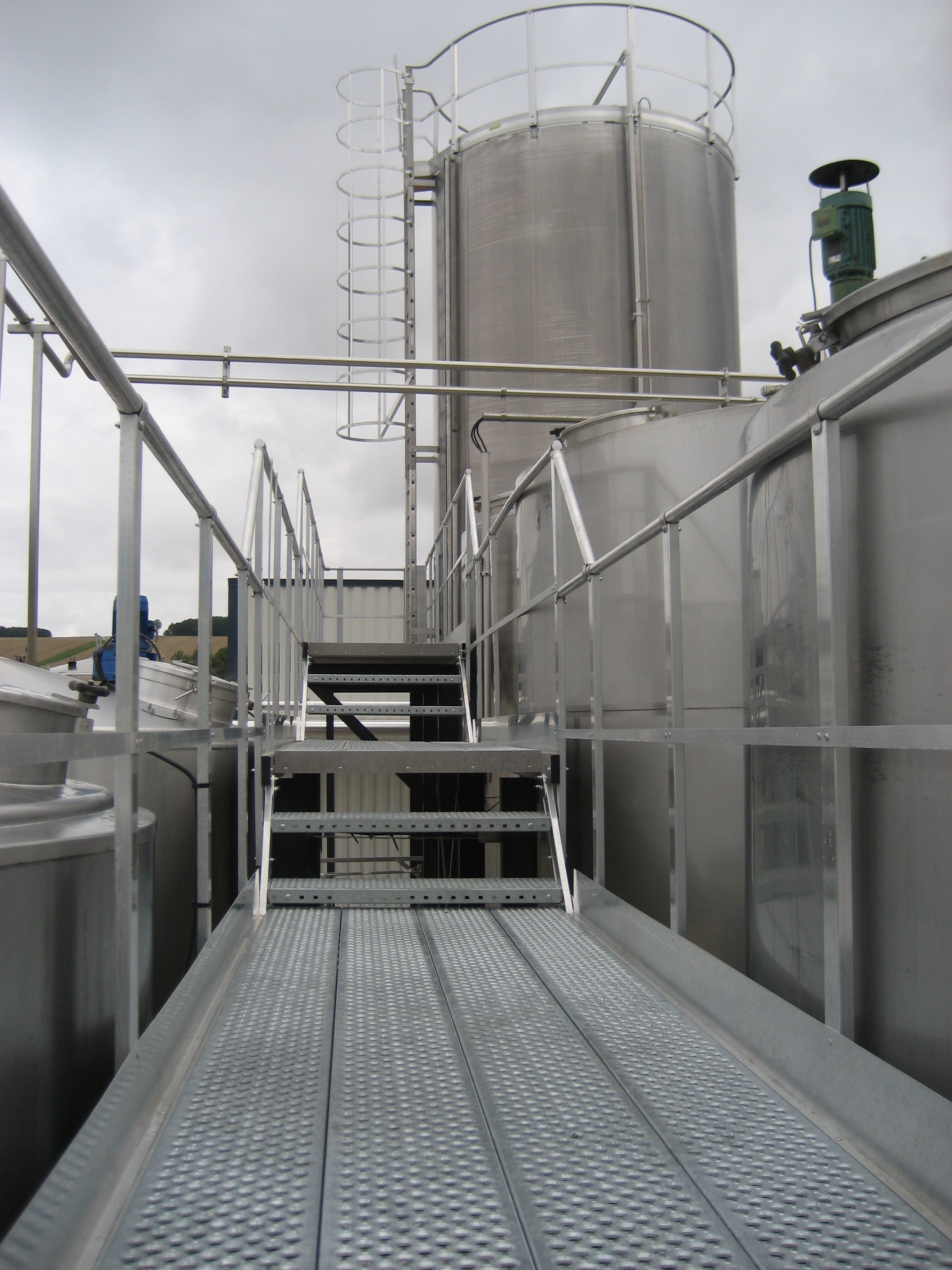

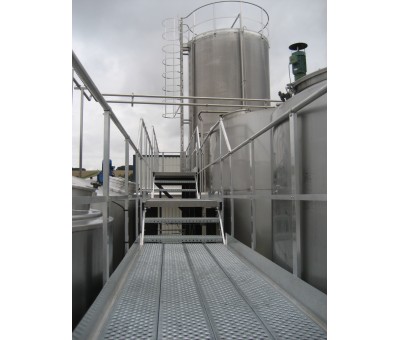

L'accès aux cuves latérales se fait par un escalier (marches antidérapantes) avec une pente de 45° pour montée et descente en marche avant, et l'accès à la cuve de grande hauteur par échelle à crinoline ; cette cuve est protégée par un garde corps circulaire qui permet à l'utilisateur de circuler sans danger.
Matériel en alliage d'aluminium, à usage professionnel spécifique
Caractéristiques
Ensemble de plateformes de largeur utile de 960 mm et une largeur hors tout de 1060 mm
- Niveau 1 : Hauteur : 2300 mm, longueur : 2300 mm
- Niveau 2 : Hauteur : 3450 mm, longueur : 3000 mm
- Niveau 3 : Hauteur : 3950 mm, longueur : 3000 mm
- Niveau 4 : Hauteur : 4600 mm, longueur : 5000 mm
Escalier inter niveau :
- pente de 45°,
- marches de 240 mm de profondeur
Escalier d’accès :
- pente de 45°
- longueur au sol de 2400 mm
L'accès à la cuve en bout de plateforme se fera par une échelle à crinoline. Cette cuve sera protégée par un garde-corps circulaire
Ensemble monté sur IPN : 140x70 fixé sur platines de 250x120 à spitter au sol
