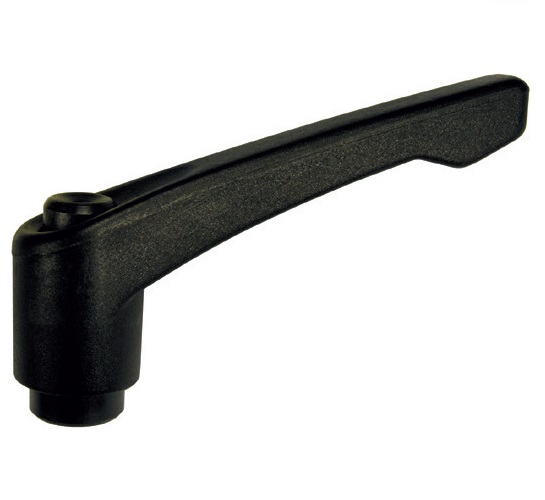

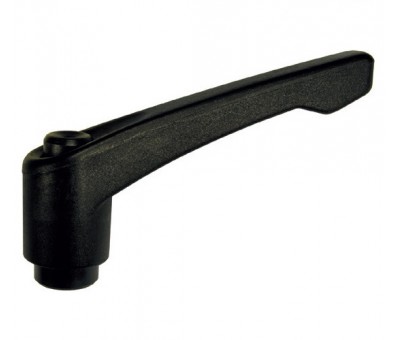

La poignée de verrouillage SR 1536 est renforcée, en Nylon 6 noir et fibre de verre, avec insert cranté en Zinc.
Les éléments d'indexation et de filetage sont en acier.
Poignée de serrage industriel renforcée.

Caractéristiques

Part  Type L h d H Filetage Longueur de
No.   (mm) (mm) (mm) (mm)   filetage (mm)
490947 Mâle 42 25.0 9.7 37 M5 -
490948 Mâle 42 25.0 9.7 37 M6 -
490949 Mâle 65 31.5 13.5 50 M6 -
490950 Mâle 65 31.5 13.5 50 M8 -
490951 Mâle 84 36.0 15.7 61 M8 -
490952 Mâle 84 36.0 15.7 61 M10 -
490953 Mâle 84 36.0 15.7 61 M12 -
490954 Femelle 42 25.0 9.7 37 M4 12
490955 Femelle 42 25.0 9.7 37 M5 20
490956 Femelle 42 25.0 9.7 37 M6 16
490957 Femelle 42 25.0 9.7 37 M6 20
490958 Femelle 42 25.0 9.7 37 M6 32
490959 Femelle 65 31.5 13.5 50 M8 16
490960 Femelle 65 31.5 13.5 50 M8 20
490961 Femelle 65 31.5 13.5 50 M8 25
490962 Femelle 65 31.5 13.5 50 M8 32
490963 Femelle 65 31.5 13.5 50 M8 40
490964 Femelle 84 36.0 15.7 61 M10 20
490965 Femelle 84 36.0 15.7 61 M10 32
490966 Femelle 84 36.0 15.7 61 M10 40
490967 Femelle 84 36.0 15.7 61 M10 50
490968 Femelle 84 36.0 15.7 61 M12 50
