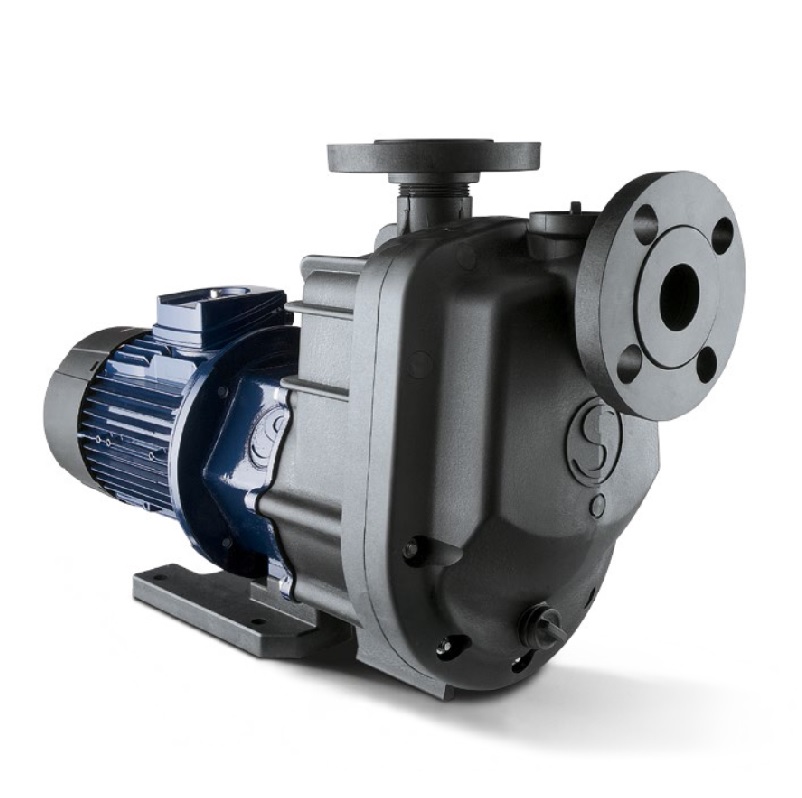

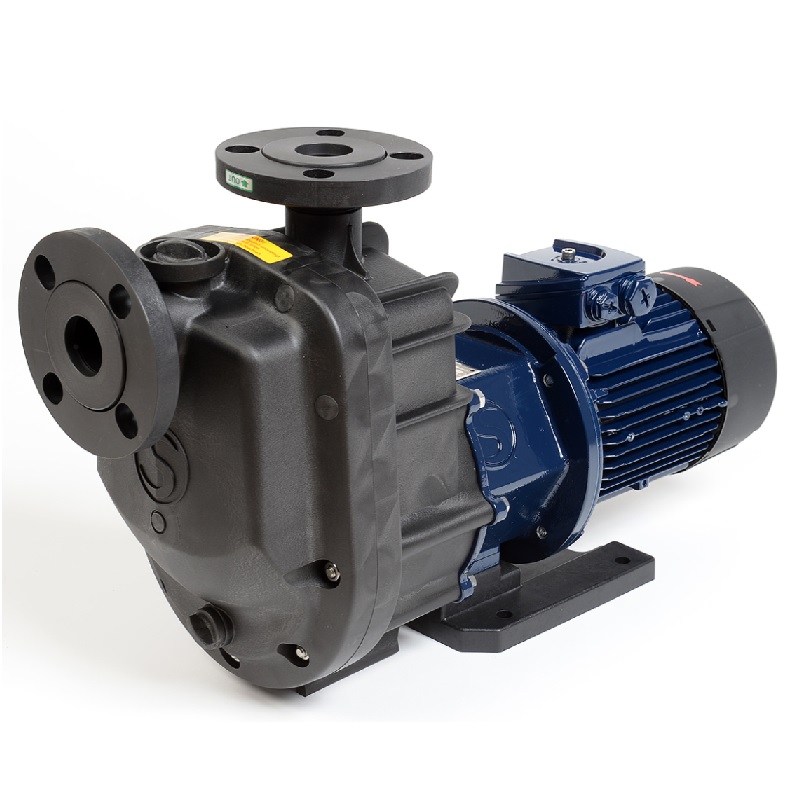

Pompe magnétique auto-amorçante MAGSON MAS
Caractéristiques :
- Matériau : Volute spiralée PP ou ETFE
- Débit : Jusqu'à 470 l/mon
La pompe magnétique MAGSON MAS est une pompe centrifuge auto-amorçante sans joint d'arbre.
Le corps, le rotor et le carter arrière sont en PP (renforcé fibre de verre) / ETFE (renforcé fibre de carbone).
Elle est conçue avec une volute de forme aérodynamique qui produit un rendement élevé pour une consommation énergétique réduite.
- Débit jusqu’à 470 l/min
- Densité maxi en [g/cm³] à 50 Hz 1 à 2* selon modèle (*valeur approximative au débit volumique maxi (densité supérieure possible lorsque le débit est réduit)
- Pression jusqu’à 27 mWS
- Back-pullout-Design
Caractéristiques
| Matériau | Volute spiralée PP ou ETFE |
|---|---|
| Débit | Jusqu'à 470 l/mon |
| Hauteur de refoulement | Jusqu'à 27 m.CE |
| Pompe magnétique auto-amorçante MAGSON MAS | Type 4 13/115 | Type 5 17/230 | Type 6 27/470 |
| Matériau corps rotor carter | PP | PP / ETFE | PP / ETFE |
| Hauteur de refoulement maxi en m.CE à 50Hz | 13 | 17 | 27 |
| Débit volumique maxi en [l/min] à 50Hz | 115 | 230 | 470 |
| Densité maxi en [g/cm³] à 50Hz ** | 1.8 - 1.8 | 1 - 1.4 | 1.15 - 1,6 - 2 |
| Puissance du moteur en [kW] | 0.75 | 0.75 / 1.1 | 2.2 / 3 / 4 |
| Courant nominal (400V, 50Hz) en [A] | 1.56 | 1.56 / 2.25 | 2 / 5.6 / 7.3 |
| Vitesse nominale en [tr/min] à 50Hz /60Hz | 3000/3600 | 3000/3600 | 3000/3600 |
| Orifice d’aspiration | DN 25 | DN 40 | DN 50 |
| Orifice de refoulement | DN 25 | DN 40 | DN 50 |
| Tension en [V] | 230/400V CA tri | 230/400V CA tri | 230/400V CA tri |
| Classe de protection | IP 55 | IP 55 | IP 55 |
| Vitesse maxi du débit aspiration/refoulement (m/s) | 1 / 3 | 1 / 3 | 1 / 3 |
| Poids environ [Kg] | 24 | 26 / 29 | 42 / 54 / 62 |
| Température maxi pour PP/ETFE en [°C] | 70/60 | 70/60 | 70/60 |
| Pression max du système pour PP/ETFE à 20°C (bar) | 2 | 2.2 | 4 / 4 / 5.2 |
