Porte coulissante DAS résistante au feu EI120
Porte coulissante DAS résistante au feu EI120

Porte coulissante DAS résistante au feu EI120

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 84 99 79 33

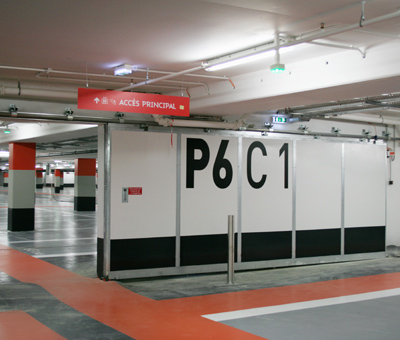

La gamme de portes coulissantes ​D.A.S. coupe-feu EI2 120 de MALERBA présente une résistance au feu de 120 minutes et dispose d’un dispositif actionné de refermeture (D.A.S.) certifié NF Mode 2 pour vos applications les plus exigeantes (locaux industriels et logistiques, stockages, usines, etc.)

Selon les modèles, les blocs-portes sont validés pour des domaines dimensionnels allant de hauteurs 1800 à 6000 mm et de largeurs allant de 700 à 6890 mm.

FEU : EI2 120 - (PV EFECTIS n° 12-A-525)
DAS : PV CNPP n° SA 13 01 38 (rail incliné) et SA 13 01 39 (rail droit) - Certification NF mode 2
Sens du feu Recto Verso

Caractéristiques

Série Porte coulissante M 1201 S Pare Coupe Certification |
DAS COULISSANTE EI120  Flamme Feu Mode
1 VANTAIL - M 1201 S - hauteur < à 3000 120 120 NF Portes 2
1 VANTAIL - M 1201 S - hauteur < à 4500 120 120 NF Portes 2
1 VANTAIL - M 1201 S - hauteur > à 4500 120 120 NF Portes 2



Parements laqués

MODULES COULISSANTS :

  • de largeur maxi 1155 mm (Largeur identique pour tous les modules)
  • épaisseur 100 mm
  • à assembler bord à bord, sur site, par système tenon/mortaise et dispositif de serrage en traverse basse
  • module composés de 2 panneaux assemblés sur la hauteur par plat de liaison verticaux et système tenon/mortaise
  • plat de recouvrement sur jonction horizontale et sur jonction verticale des panneaux supérieurs
  • âme interne isolante
  • parements en tôle d’acier galvanisée prépeinte de 75/100

ÉTANCHÉITÉ AU FEU :

  • chicanes murales isolées en tôle d’acier 20/10
  • chicanes de porte en tôle d’acier 20/10
  • butée de réception isolée en tôle d’acier 20/10
  • joints intumescents ou isolants sur chicanes de porte et murales

SENS DE FEU : Recto / verso

DÉCLENCHEMENT / FERMETURE de la porte coupe feu coulissante :

  • Fusible thermo-électrique à 70°C couplé à une ventouse électromagnétique 24-48 V à rupture de courant
  • Déclenchement manuel par tirage direct ou bouton poussoir
  • Ralentisseur séquentiel
  • Fermeture par gravité (RI)

ÉQUIPEMENTS EN OPTION :

  • Doublage du fusible thermique à 70°C
  • Verrouillage sur rail 24-48 V à rupture ou émission de courant
  • Détecteur Autonome Déclencheur (DAD) secouru NF avec détecteurs de fumée
  • Contact de signalisation de position
  • Protection grillagée du vantail en position d’attente
  • Dispositif de contrepoids moteur (Rail Droit)
  • Maintien et Assistance à l’ouverture par motorisation OUVRADAS 40S

VARIANTES ADMISES : Possibilité de butée de réception sur mur perpendiculaire
NOTA : la marque NF n’est délivrée qu’avec certains équipement
