Protecteur de lame de scie circulaire CX

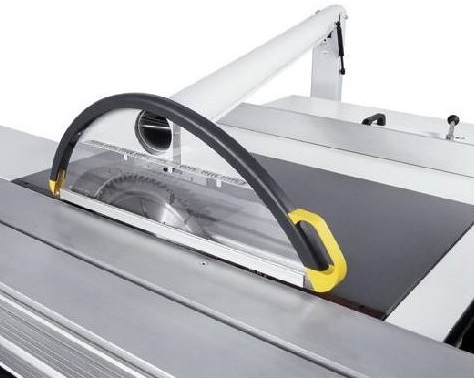

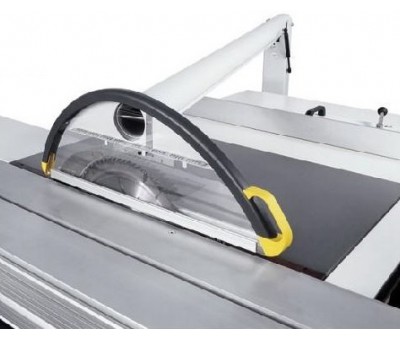

Le carter CX est un protecteur de lame de scie circulaire 400 ou 450 mm sur potence. En soulevant le capot, l'opérateur libère le passage de la pièce de bois. Le flanc gauche, réalisé en matériel transparent, lui permet de voir la lame et la pièce en usinage.
La buse de 100 mm reliée au système d'aspiration a été conçue de sorte à assurer le rendement maximum lorsque le capot est complètement appuyé sur la pièce à scier.
Pour l'éxécution de coupes inclinées le flanc droit se substitue aisément avec un autre plus large.
Deux poussoir de fin de passe sont livrés de série pour l'éxécution de certains types de coupe différents.
Matériel conforme aux normes et directives européennes .
Caractéristiques
Diamètres disponibles : 400 ou 450 mm
Mot du fournisseur
Principe de fonctionnement du protecteur CX
Le type de protection CX peut être installé sur n'importe quelle scie circulaire avec table de travail, qu'elle soit munie d'une rainure ou d'une unité de formage ou non.

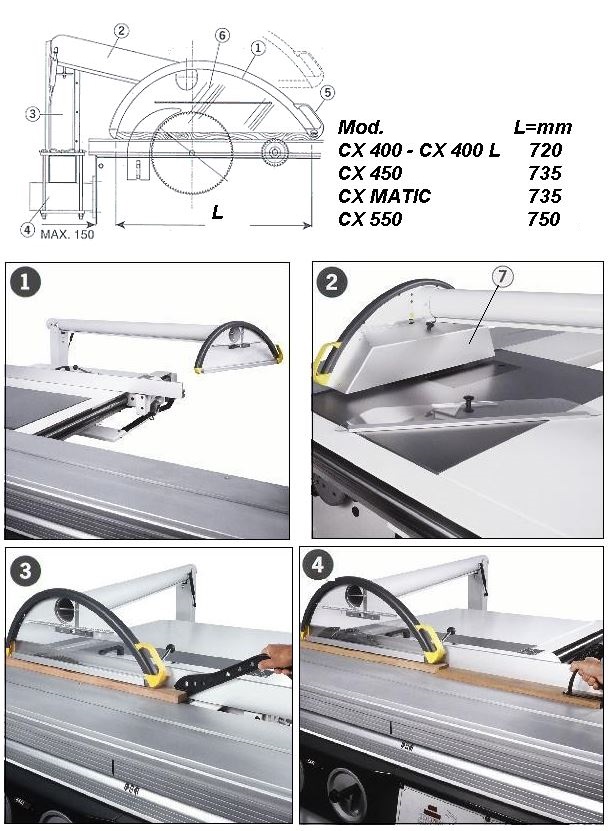

Il est composé de: (1) un capot couvrant l'unité de lame, (2) un bras de soutien, (3) un support, (4) une attache à la machine lit.
Lors de l'exécution d'une coupe, avec poignée (5) soulever la hotte parallèle à la table de travail juste que beaucoup pour permettre à la pièce à travailler passer en dessous. Le côté gauche (6) fait d'un matériau transparent permet à l'opérateur de voir la lame et la pièce à couper.
La sortie d'aspiration f 100 mm, à raccorder à l'installation d'aspiration, a été conçue pour assurer une performance maximale lorsque la hotte est complètement abaissée, en appui contre la surface de la pièce.
Le côté droit de la protection est facilement interchangeable avec un plus large (7) pour permettre l'exécution de coupes inclinées (voir figure 2).
Deux poussoirs de pièce à usiner sont fournis en série pour l'exécution de types de coupe spéciaux illustrés sur la fig. 3 et 4.
