CABLE EQUIPEMENTS

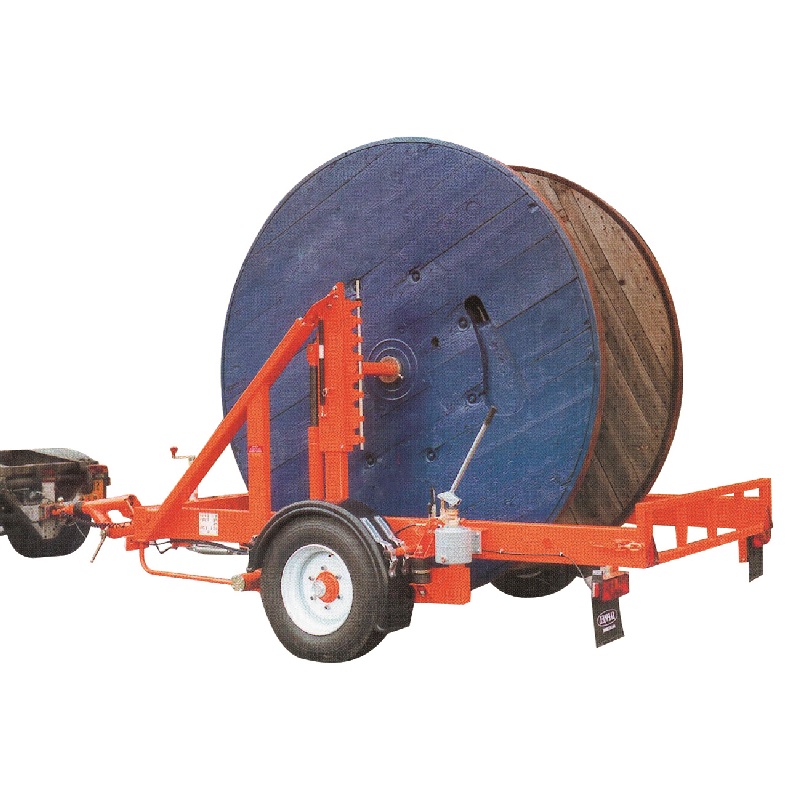

Remorque de tirage de câble sur touret JBN S2500
Caractéristiques :
- Charge : 2540 kg
- Diamètre de touret : 1200 à 3100 mm
La remorque de tirage de câbles S2500 est un engin routier porte-touret JBN. Elle est destinée aux travaux sur réseaux électriques, déroulage de fibre optique ou installation de gaz
Elle propose les équipements de série suivants :
- Levage du touret par 2 vérins hydrauliques simple effet à pompe manuelle avec compas à gaz pour un retour rapide en position chargement quand la remorque est à vide. Possibilité de manœuvrer les vérins séparément.
- Timon articulé à rotule ou à anneau DIN40 ou à anneau tournant 68x42 mm (à préciser)
- Axe de déroulage Ø 76 mm avec flasques de serrage
- Freinage à inertie et frein de parc
- Roue jockey
- Porte arrière faisant office de barre anti-encastrement
- Signalisation et éclairage conformes à la législation 12V (fiche 13/7 broches)
- Suspension par ressorts élastomères
- Pneumatiques 205/75R17,5
- Teinte grise RAL 7043 (toute autre teinte RAL sur demande)
- Remorque fabriquée en France. Certifiée CE.
- Etablissement de la carte grise auprès des autorités compétentes et immatriculation (code SCG)

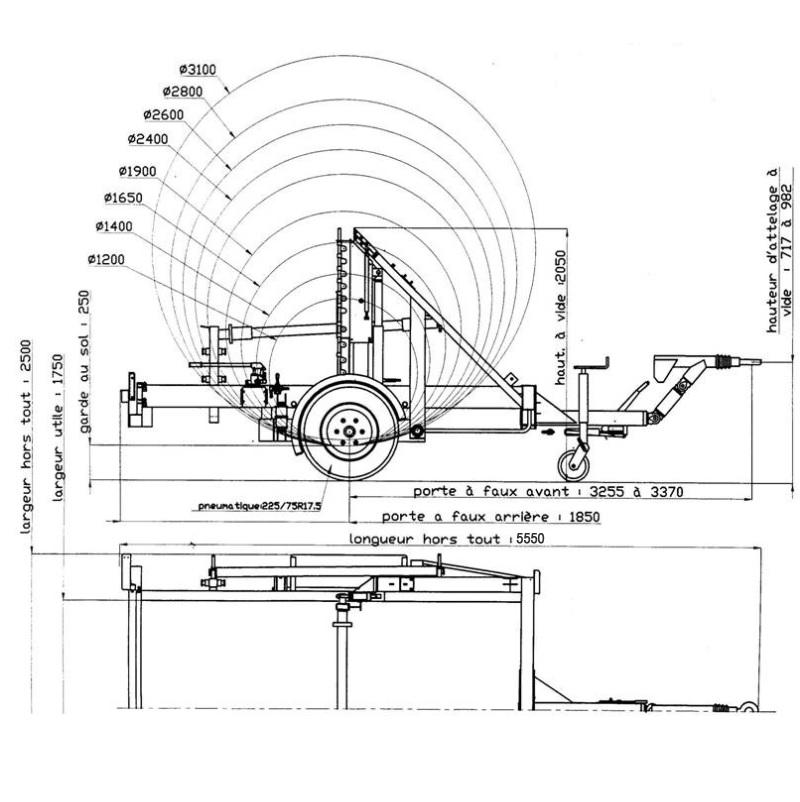

Caractéristiques
| Charge | 2540 kg |
|---|---|
| Diamètre de touret | 1200 à 3100 mm |
| Largeur de touret | 1710 mm |
| Désignation | Remorque de tirage de câble sur touret JBN S2500 |
| Poids maxi touret | 2540 kg |
| Diamètre touret | 1200 à 3100 mm |
| Largeur maxi touret | 1710 mm |
| PTAC (poids total autorisé en charge) | 3500 kg |
| PV (poids à vide sans options) | 960 kg |
| Largeur utile | 1750 mm |
| Largeur hors tout | 2500 mm |
| Longueur hors tout | 5550 mm |
Mot du fournisseur
Options
- Feux LED 12/24V fiche 13/7 broches + adaptateur 13/15 broches(S2500-FL)
- Système de freinage à galets, utilisable sur touret Ø 2200 à 3100 mm, s’appuyant sur les joues pour éviter que le touret ne s’emballe ou pour permettre de récupérer quelques spires de tube polyéthylène (110 kg) (code S2500-FREIN)
- Système d’enroulement-déroulement motorisé, au choix :
- par énergie fournie par moteur électrique triphasé 220/380V 4 kW à 1450 tours/mn pompe hydraulique 8 cm3 permet également le levage du touret ou par pompe à main de secours (180 kg) (code S2500-ME)
- ou par énergie prélevée sur le circuit hydraulique du véhicule tracteur, 120 bars, 10 litres/mn. Il ne permet pas le relevage du touret qui est assuré par le circuit principal (150 kg) (code S2500-MH)
- ou par énergie fournie par moteur thermique, moteur essence 216 cm3 3,5 kW à 3600 tours/mn, pompe hydraulique 3 cm3 permet également le levage du touret ou par pompe à main de secours (210 kg) (code S2500-MT)
- Levage des tourets par moteur thermique avec pompe à main de secours (50 kg) (code S2500-LTMT)
- Adaptation pour petits tourets de Ø 1200 à 1650 mm, sans possibilité d’utiliser l’option d’enroulement-déroulement (70 kg) (code S2500-PT)
- Le poids des options doit être déduit de la charge utile
Rappel de la réglementation
- Véhicule tracteur PTAC maxi de la remorque = PTRA du véhicule moins PTAC du véhicule
- Permis Le permis B ne suffit que si le PTAC (véhicule + remorque) est inférieur ou égal à 3500 kg.
- Immatriculation Toute remorque dont le PTAC est supérieur à 500 kg doit avoir son propre certificat d’immatriculation, sa propre carte grise et sa propre plaque d’immatriculation.
- Assurance L’assurance du véhicule tracteur est suffisante si le PTAC de la remorque est inférieur à 750 kg ; au-delà, une assurance remorque est obligatoire.
