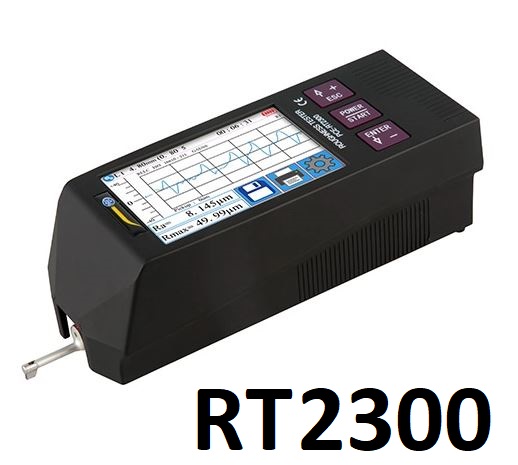

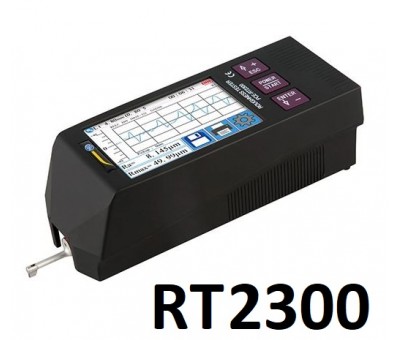

Rugosimètre universel à écran tactile PCE-RT 2300
Le rugosimètre universel PCE-RT 2300 dispose d'un capteur externe qui permet de déterminer la rugosité superficielle dans des profils petits ou étroits. Il s'utilise pour déterminer jusqu'à 23 paramètres parmi lesquels Ra, Rz, Rq, Rt, etc.

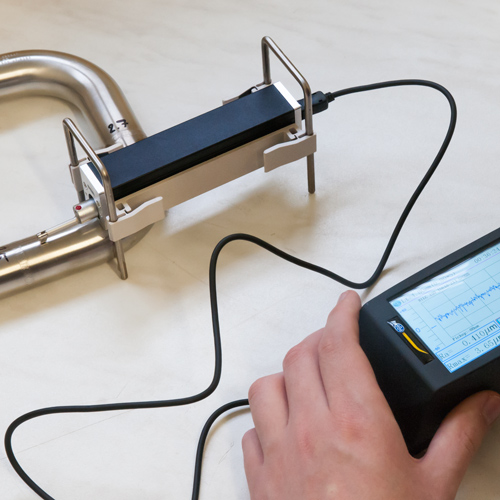

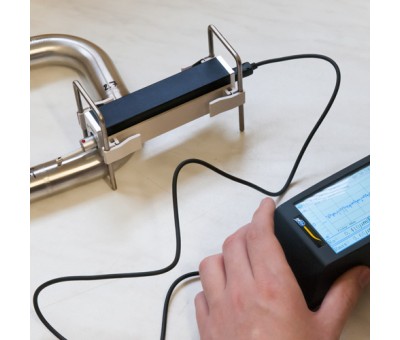

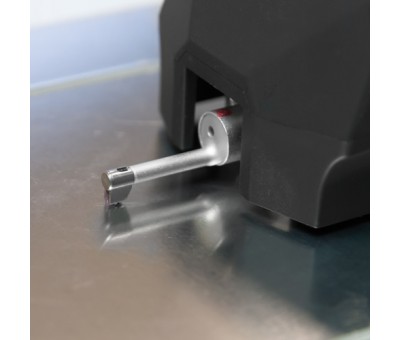

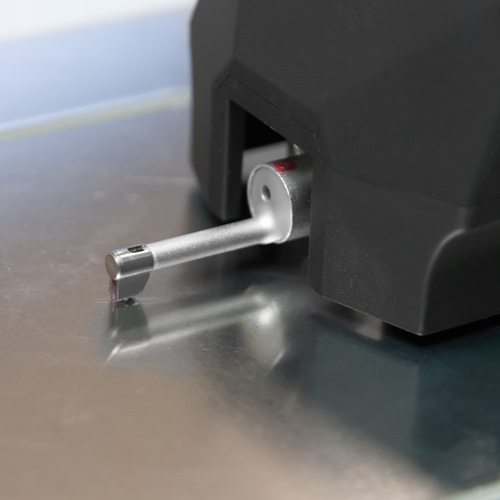

Le capteur externe est connecté par câble à l'unité centrale du rugosimètre. Il intègre un palpeur avec une pointe diamant, qui exerce une pression maximum de 4 mN sur la surface sur laquelle est mesurée la rugosité.

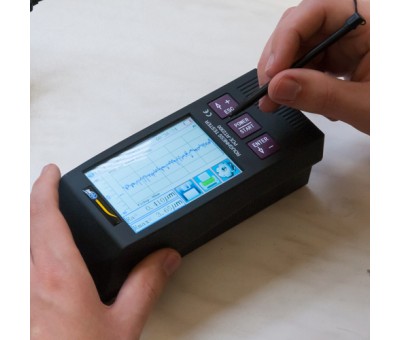

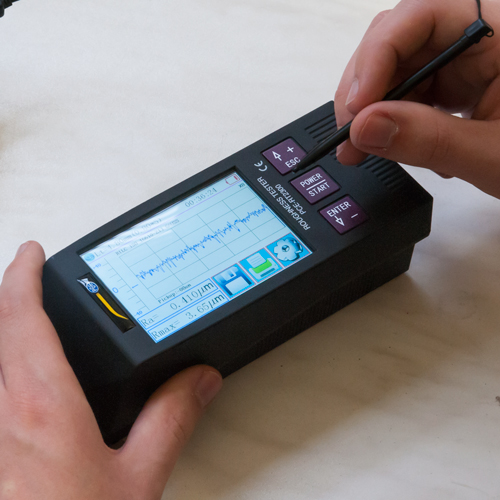

Le rugosimètre à écran tactile PCE-RT2300 mesure conformément aux standards valides ISO, ANSI et JIS. Son grand écran tactile permet de lire les valeurs de mesure et de faire fonctionner l'appareil comme un smartphone.
Ce testeur de rugosité est alimenté par une batterie interne qui se charge via un adaptateur USB conventionnel.
Caractéristiques
- Écran tactile
- Mesure de tous les paramètres de rugosité
- Alimenté par batterie et secteur
- Réglage de différents filtres
- Pointe diamant
- Capteur externe
| Rugosimètre portable | PCE-RT 2300 |
| Plage de mesure | 320 µm |
| Précision | ± 10 % |
| Répétabilité | ± 7 % |
| Résolution | ± 20 µm : 0,01 µm |
| ± 40 µm : 0,02 µm | |
| ± 80 µm : 0,04 µm | |
| Paramètres | Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz(JIS), Ry Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Standards | ISO4287, ANSI b46.1, DIN4768, JISb601 |
| Graphiques | Profil primaire (rugosité + ondulation) |
| Profil de rugosité (rugosité) | |
| Courbes de charges | |
| Filtres | RC, PC-RC, Gaus, D-P |
| Longueur d'onde limite (Cut-Off) | 0,25 mm, 0,8 mm, 2,5 mm |
| Nombre de parcours de mesure | 1 ... 5 * parcours de mesure |
| max. 17,5 mm | |
| Capteur | Pointe diamant de 90°, 5 µm |
| Force de pression du capteur | < 4 mN |
| Vitesse de palpage | 0,25 mm: 0,135 mm/s |
| 0,8 mm: 0,5 mm/s | |
| 2,5 mm: 1 mm/s | |
| Écran | LCD de 3,5", tactile |
| Alimentation | Batterie Li-Ion de 3,7 V |
| Chargeur USB : 5 V / 800 mA | |
| Durée de fonctionnement | 50 h |
| Conditions de fonctionnement | -20 ... 40 °C / max. 90 % H.r. |
| Conditions de conservation | -40 ... 60 °C / max. 90 % H.r. |
| Dimensions | Unité principale : 158 x 55 x 52 mm |
| Palpeur : 115 x 23 x 27 mm | |
| Poids | Environ 500 g |
