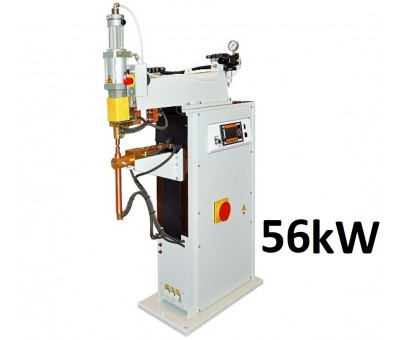

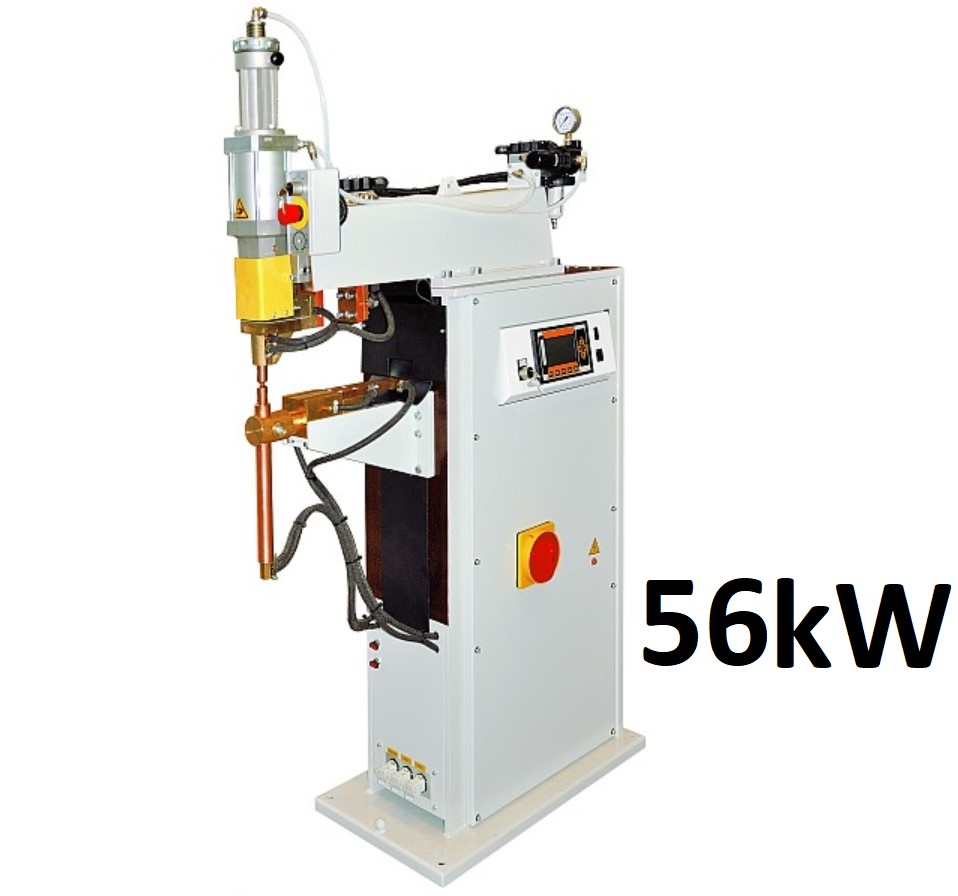

Soudeuse moyenne fréquence - par points et projection 56 kVA
Soudeuse moyenne fréquence - par points et projection 56 kVA

Soudeuse moyenne fréquence - par points et projection 56 kVA

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 28 28 00 60

Cette soudeuse par points  moyenne fréquence a été conçue pour obtenir un soudage de haute qualité. De conception modulaire de la structure mécanique (bras, supports, cylindres), elle est doté d'un vérin à tige chromée pour la réalisation de travaux lourds et d'un dispositif anti-rotation réglable.
Matériel durable, cette machine de soudage moyenne fréquece est fabriquée avec des composants pneumatiques sans lubrification pour éliminer les brouillards d'huile et protéger l'environnement.
Son unité de filtre à air comprimé est intégrée, avec son ispositif de déconnexion.
Elle propose un cylindre réglable à deux temps avec commande à clé.



Caractéristiques

Avec unité de contrôle TE751   6073 6074 6075 6075 + 8031
Avec unité de contrôle TE700   6073A 6074A 6075A 6075A + 8031
Soudeur par points / projection   • / - • / - • / • • / •
Puissance nominale à 50% kVA 56 56 56 56
Puissance de soudage maximale kVA 200 200 200 200
Courant de court-circuit kA 25 25 25 25
Courant thermique 100% kA 4.9 4.9 4.9 4.9
Pas de tension de sortie de charge V 8.4 8.4 8.4 8.4
Tension d'alimentation 50Hz * V 400 400 400 400
Section des câbles L = 30 m (400V) mm 2 25 25 25 25
Fusibles temporisés (400V) UNE 63 63 63 63
Profondeur L (spot) mm 400 800 400 500
Profondeur D (projection) mm - - 280 380
Max. force d'électrode (6 bars) Dan 470 300 470 470
Accident vasculaire cérébral mm 5 ÷ 80 5 ÷ 80 5 ÷ 80 5 ÷ 80
Double course réglable mm 0 80 0 80 0 80 0 80
Pression d'alim air min / max bar 6.5 / 10 6.5 / 10 6.5 / 10 6.5 / 10
Air pour 1000 spots (6 bars) Nm 3 8.7 ÷ 2.6 5.4 ÷ 1.7 8.7 ÷ 2.6 8.7 ÷ 2.6
Eau froide l / min 6 6 6 6
Pression d'eau min / max bar 2,5 / 4 2,5 / 4 2,5 / 4  2,5 / 4
Bruit aérien produit dB (A) <71 <71 <70  <70
Course de travail  mm  20  20  50   50
Temps de  ms  160  160  380  380
soudage courant de  kA  18,8  18,8  18,8  18,8
Soudures/minute N / min 15 15 6 6
Poids net (environ) kg 280 325 280 295
Bras Ø mm 60 60 60 60
Porte-électrodes Ø mm 32 32 32 32
Ø de cône d'électrode mm 19.05 19.05 19.05  19.05
Plaques de projection mm - - 45xM8 45xM8


Autres caractéristiques :
  • Transformateur, plaques, porte-électrodes et électrodes refroidis à l'eau; transformateur avec enroulements revêtus de résine époxy.
  • Pédale électrique à deux niveaux pour le serrage et le soudage de pièces uniquement si elle est correctement positionnée.
  • Préréglage pour une connexion supplémentaire à interrupteur au pied électrique à deux étages pour le rappel direct d'un programme de soudage différent.
  • Conçu pour tous les modèles: commande de sécurité à deux mains avec minuterie et sélecteur de clé amovible, pour une sécurité optimale. Le dispositif de commande bimanuelle est standard sur les modèles à projection (il est disponible sur demande sur les modèles à soudage par points).
  • Bouton d'urgence pour arrêter la machine immédiatement.
