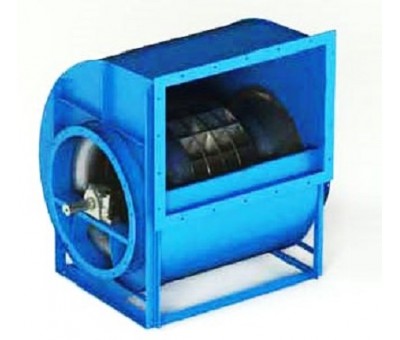

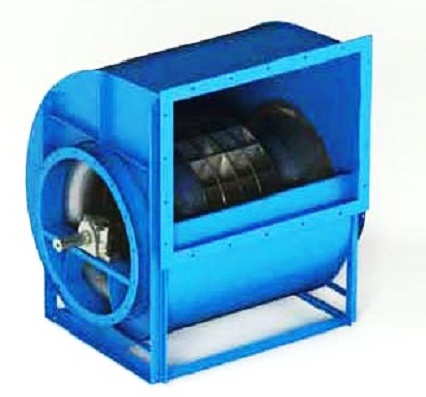

Ventilateur à double aspiration haut débit - basse pression PRD
Le modèle PRD est un ventilateur centrifuge à double aspiration aménagé pour l'accouplement à courroie. Sa turbine à ailette inversée est montée sur un arbre tournant sur des coussinets des deux cotés de la caisse et supportés par la caisse.
Prévu pour des débits élevés à basse pression, le ventilateur double aspiration PRD trouve son utilisation dans l'aspiration d'air propre ou peu poussiéreux, où un grand débit d'air est nécessaire avec des faibles hauteurs.
Il est utilisé principalement sur des installations de conditionnement, de séchage de céramique, briques, etc, d'aération en silo, magasins, hangars, d'aspiration de salles, cuves de solvants, cabine de peinture, etc
Températures du fluide standard : jusque 60° en configuration standard, configuration spéciales pour températures supérieures.
Caractéristiques
Type de fabrication : toles peintes, ventilateur en acier équilibré statiquement et dynamiquement. Ces ventilateurs peuvent être fabriqués en 3 classes de fabrication (1-2-3) déterminées par les limites de vitesse périphériques de la turbine.
Les ventilateurs jusqu'à la grandeur 800 sont réalisés en forme de Q : le dos de la volute est soudé au deux autres cotés formés par des panneaux carrés, plutot qu'en spirale. Au delà, ils sont fabriqués en forme classique de spirale.
Données de fonctionnement : Conditions de l’air à l’aspiration T=20°C, pb=760mmHg
Niveau sonore : Exprimé en puissance sonore LwA [dB(A)], relevé à l’air libre avec un ventilateur canalisé.
Orientations : Jusqu’à la taille 800, les ventilateurs série PRD admettent 8 positions d’orientation (4 dans le sens des aiguilles d’une montre RD et 4 dans le sens contraire LG). À partir de la taille 900, ils admettent 16 positions d’orientation (8 dans le sens des aiguilles d’une montre RD et 8 dans le sens contraire LG) défi nies en regardant le ventilateur du côté transmission.
