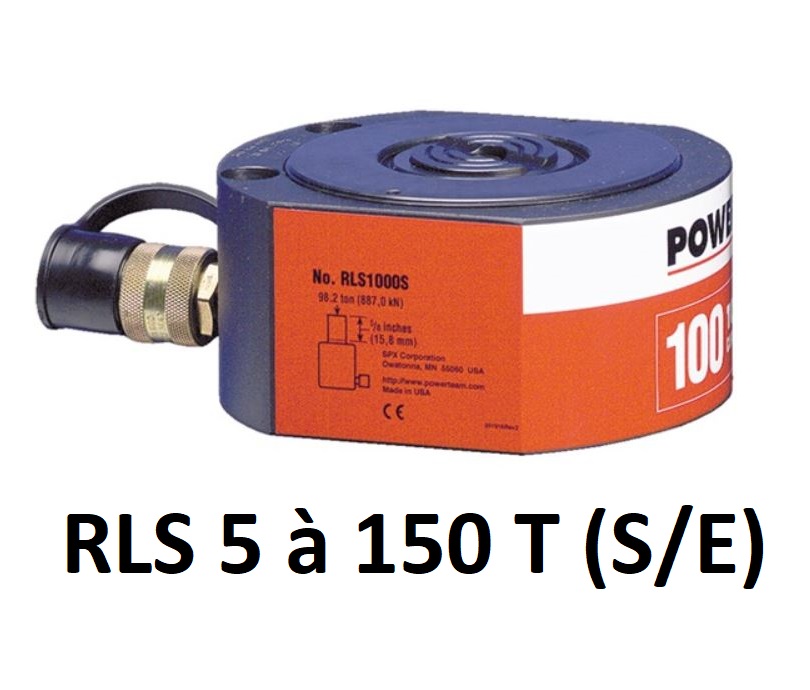

Vérin hydraulique extra plat à profil compact RLS S/E 5 à 150T
Caractéristiques :
- Capacité : 5 à 75 Tonnes
- Course : 11,1 à 15,9 mm
Idéal pour les espaces réduits avec un jeu de 41,3 mm à 101,6 mm, ce vérin hydraulique extra plat présente un profil compact pour s'insérer partout. Compact et puissant, il déploie jusu'à 150T de poussée (139,2T à 700 bar).
Le corps, le piston et la bague de retenue du vérin bénéficient du revêtement « Power Tech » contre la corrosion et l’abrasion.
L'extrémité de tige de piston a été arrondie pour réduire l’effet de charges décentrées.
Son ressort de rappel robuste permet un retour rapide du piston.
ASME B30.1 / 700 BAR / 10 000 PSI
Caractéristiques
| Capacité | 5 à 75 Tonnes |
|---|---|
| Course | 11,1 à 15,9 mm |
| Pression de travail | 700 bar |
| Référence Vérin | T. métriques | Course | Contenance | ø Alésage | Surface | Poids |
| Capacité en Tonnes | à 700 bar | (mm) | huile (cm³) | (mm) | utile (cm²) | (kg) |
| RLS50 / 5 Tonnes | 4,5 | 14,3 | 10 | 28,6 | 6,4 | 1 |
| RLS100 / 10 Tonnes | 10,1 | 11,1 | 17 | 42,9 | 14,4 | 1,5 |
| RLS200 / 20 Tonnes | 20,1 | 11,1 | 33 | 60,3 | 28,6 | 2,5 |
| RLS300 / 30 Tonnes | 29,5 | 12,7 | 53 | 73 | 41,9 | 3,9 |
| RLS500S / 50 Tonnes | 43,6 | 15,9 | 99 | 88,9 | 62,1 | 6,3 |
| RLS750S / 75 Tonnes | 72,2 | 15,9 | 163 | 114,3 | 102,6 | 10,6 |
| RLS1000S / 100 Tonnes | 89,1 | 15,9 | 202 | 127 | 126,6 | 13,6 |
| RLS1500S / 150 Tonnes | 139,2 | 14,3 | 282 | 158,8 | 197,9 | 23,6 |
Orifices d’alimentation en huile au diamètre de 3/8" NPTF.
Mot du fournisseur
Un verin extra-plat conçu pour les emplacements difficiles
Les coupleurs de tous* les vérins hydrauliques extra plats RLS sont inclinés vers le haut pour un dégagement supplémentaire. Un demi-coupleur femelle de 3/8" NPTF réf. 9796* est livré de série pour chaque vérin.
(*sauf RLS50 : le coupleur 3/8" du RLS50 n’est pas incliné).
