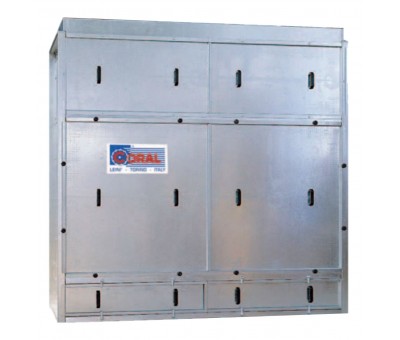

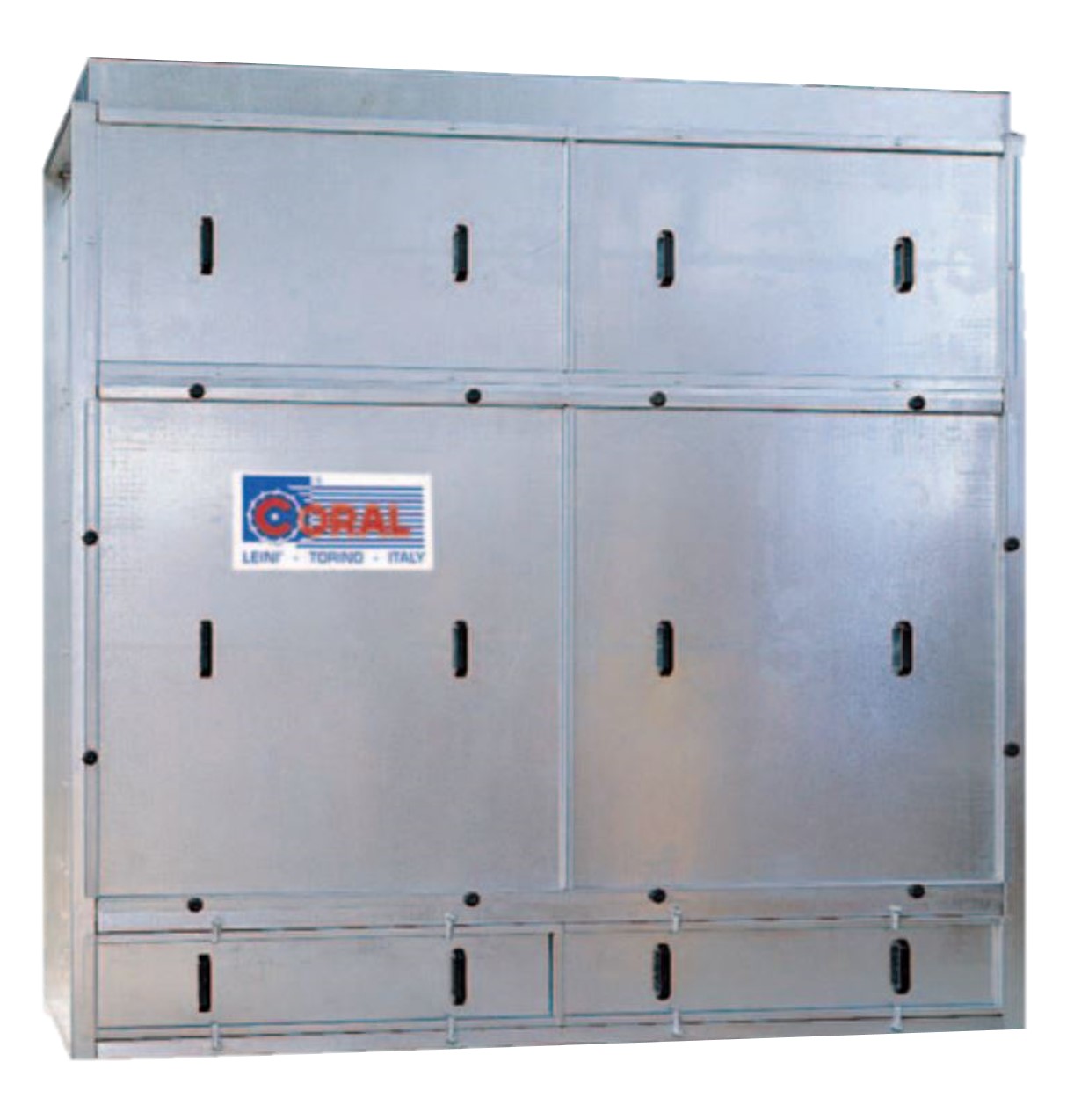

Filtre à charbon actif pour installation de peinture Karb
Le groupe de filtration KARB est particulièrement indiqué dans le traitement des émissions produites par les opérations de peinture. Il s’adresse à toute entreprise qui utilise des peintures contenant des solvants organiques notamment dans la mise en fpeinture, les films ou l'imprimerie.
La grande quantité de charbon actif contenue dans le filtre à charbon actif industriel KARB permet de réduire les émissions gazeuses polluantes conformément aux normes en vigueur. L’unité d’aspiration filtration KARB est constituée de 3 sections :
- la première est formée de panneaux ondulés Preclean aptes à piéger les pigments solides émis lors des opérations de peinture. Ces panneaux sont régénérables et extractibles depuis les trappes d’inspection prévue à cet effet ;
- la deuxième contient le charbon actif. Elle est destinée à l’absorption de la phase gazeuse de l’émission, donc des solvants organiques contenus dans la peinture ;
- la troisième pour la ventilation est constituée d’un ventilateur à double aspiration par transmission qui met toute l’unité sous dépression en évacuant l’air filtré. Le moteur est isolé du flux d’air conformément aux normes en vigueur.
L’unité d’aspiration filtration KARB est constituée d’une structure en panneaux boulonnés galvanisés.
Le filtre se compose d’un récipient en tôle zinguée modulaire par éléments qui comporte quatre châssis à l’intérieur. Ceux-ci se démontent facilement et l’on peut y assembler des cylindres réalisés en réseau micro troué en plastique, qui contiennent les charbons actifs placés à l’intérieur des cylindres avant d’être expulsé vers l’extérieur.
Caractéristiques
| Modèle | KARB 9,5 |
| Débit du projet | 22500 m³/h |
| Puissance installée | 9,5 kW |
| Tension d’alimentation | 380 / 660 V |
| Charbons actifs | 470 kg |
| Nombre de cartouches | 10 |
| Nombre de pré filtre | 10 |
| Niveau sonore | 73 dBA |
| Dimensions | 2740x1115x2370 mm |
Panneaux de filtrage PRECLEAN : Panneaux ondulés de filtrage d’une épaisseur de 100 mm, composés d’un châssis en tôle zinguée et du moyen de filtrage en polyester avec réseau de protection.
Le moyen de filtrage du Préclean est en fibres de polyester traitées avec des résines synthétiques. Sa caractéristique principale est d’être à auto extinction. Cela en fait le support le plus adapté dans les environnements où l’on risque d’avoir des flammes ou des étincelles.
Caractéristiques :
- Type de fibres : synthétique
- Degré de séparation maxi : 87,5 %
- Débit conseillé : 5 400 m³/ h /m²
- Vitesse conseillée : 1,5 m / s
- Perte de charge initiale : 35 Pa
- Perte de charge finale : 120 Pa
- Régénérable : normal
- Température maxi : 100 ° C
- Résistance à la flamme : auto extinction ( classe F 1 )
- Classification : Eurovent 4 / 5 EU 3
Charbons actifs : Les solvants passent à travers un lit de charbon actif, lorsque celui ci est saturé il est mis en désorption, ce qui revient à faire passer le solvant d’une phase liquide condensée à une phase gazeuse qui pourra être condensée en sortie.
Les charbons actifs sont contenus par paquets de quatre dans des cylindres en matière plastique micro troués : le module de base contient 4 paquets de 4 cartouches ( 16 cartouches de 2,5 kg soit un total de 40 kg de charbons actifs par module ).
Caractéristiques :
- Dimensions : 2.4 – 4.8 mm
- Densité apparente : 470/440 kg/m³
- Surface spécifique : 1 250 m² / g
- Contenu d’humidité : 8 %
- Indice de dureté : 95 %
- Indice d’iode : 1 150 mg / g
- Absorptivité CCL4 : 65 %
- Contenu des cendres : 4 %

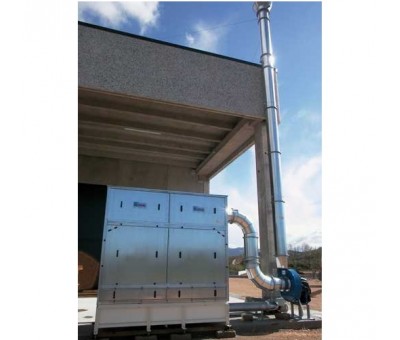

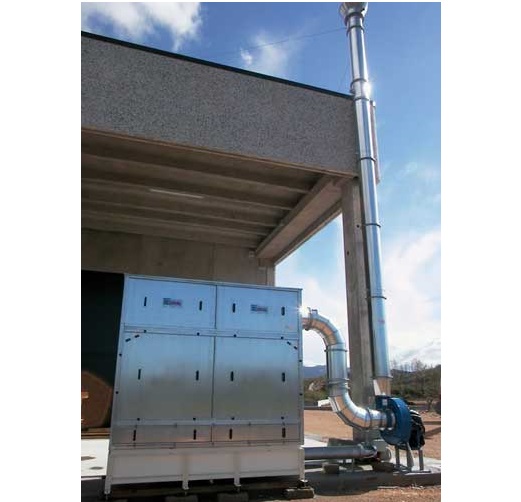

INSTALLATION : le système peut être positionné :
- au sol pour mettre sous dépression les plans grillagés d’aspiration ( les aires de vernissage ) avec des pré filtres en fibre de verre situés sous le grillage ;
- associé avec des cabines de peinture à aspiration frontale ;
- sur des cabines de four et / ou pressurisées.
