Manche de chargement

Guide d'information pour l'achat d'une manche de chargement de produits vrac

Les manches de chargement assurent le transfert étanche de produits vracs, poudres et pulvérulents vers un contenant type camion citerne ou benne.
Elles répondent à des configurations différentes, selon notamment que le transfert soit de type "fermé", vers un camion ou wagon citerne, ou de type "ouvert", c'est à dire vers une benne ou une zone de stockage d'entrepôt, murs mobiles béton, etc.

Pour un chargement ouvert, sans émission de poussière :

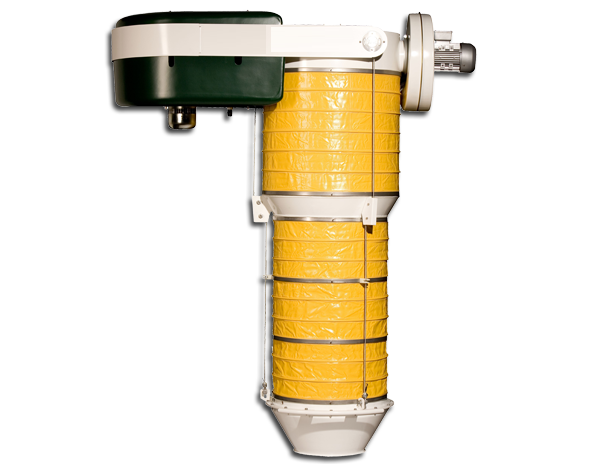

Manche télescopique pour chargement fermé du vrac :

Une connexion étanche aux poussières est obtenue lorsque la sortie de la manche de chargement repose sur l’entrée du camion-citerne. L’aspiration assure que l’air déplacé par le produit dans le camion-citerne ne développe pas une surpression accompagnée d’un fort rejet de poussières.
Equipé d’un treuil motorisé, la manche de chargement suit automatiquement le mouvement du camion-citerne lorsqu’il s’abaisse en raison du poids. La présence éventuelle d’une sonde de niveau placée à la sortie stoppe le chargement avant d’atteindre le trop plein du camion-citerne.
La sortie peut être équipée d’un cône de fermeture qui s’ouvre automatiquement lorsque la manche accoste la citerne et se referme avant qu’elle ne la quitte. Ceci permet d’éviter, entre autre, la chute d’une quantité excédentaire de produit et l’entrée non désirée d’insectes, oiseaux, etc.

Exemple de recherche de manche de déchargement pour vrac et pulvérulents

• Bonjour, notre coopérative agricole est à la recherche d'une manche de déchargement afin de changer l'existant défectueux. pouvez-vous me contacter afin d'établir un devis selon mes besoins. cordialement.

Manche pour chargement ouvert

Lors de chargement de bennes, entrepôts ou équivalent, la sortie de la manche de chargement repose sur le talus de produit. La combinaison d’une jupe anti-poussière flexible et d’une aspiration assure la dépression nécessaire à un chargement exempt de poussière.
Equipé d’un treuil motorisé et d’une sonde de niveau placée en sortie, la manche de chargement est automatiquement relevée au fur et à mesure du chargement.

A l’aide des cônes intérieurs, le débit de produit est dirigé à travers la partie centrale de la manche et le produit est maintenu séparé de l’air ascendant aspiré.

Les manches de chargement Moduflex font référence sur le marché du vrac :

La gamme Cimbria Moduflex de manches de chargement fait référence sur le marché du vrac et du transfert de pulvérulents, en mode ou vert ou fermé. Ces manches de chargement proposées par Tripette et Renaud en France, disposent de nombreux accessoires de personnalisation et d'adaptation à votre process :

Modules de manche de chargement :

• Type Y : standard, en polyamide revêtu de PVC (PA 700), de couleur jaune. Température produits de -20°C à +70°C.
• Type E : long (600 mm), en polyamide revêtu de PVC (PA 700), de couleur jaune. Température produits de -20°C à +70°C.
• Type M : alimentaire, en Vinyplan, de couleur gris clair, température produits de -20°C à +70°C. Résistant aux UV, à la putréfaction et aux champignons.
• Type W : couleur spéciale, de même caractéristiques que le standard. Blanc ou autres couleurs sont disponibles sur demande. Température produits de -20°C à +70°C.
• Type B : Heavy Duty, en polyamide revêtu de caoutchouc chloroprène (NPG), de couleur noir. Température produits de -20°C à +130°C. Résistant aux UV, à l’usure et à certaines actions chimiques.
• Type G : Température extrême, en fi bre de verre à revêtement en téfl on, de couleur gris foncé. Température produits de -35°C à +260°C. Très résistant à l’usure et aux produits de composition chimique corrosive.
• Type R : Haute température, en polyester revêtu de silicone, de couleur rouge. Température produits de -40°C à +150°C. Autorise des pics de température jusqu’à 220°C.
• Type Z : Basse température, en polyuréthane revêtu de PVC, de couleur vert. Température produits de -60°C à +70°C. Tube télescopique court et long

Cône de guidage pour manche télescopique de chargement :

• Type O : Anneau de soutien, en acier. Anneau de soutien intérieur permettant l’accouplement des modules en toute sécurité.
• Type U : Cône en ultramide, en polyamide 6.6 « Heavy Duty » d’épaisseur 6mm. Cône de guidage léger et robuste pouvant être utilisé avec des produits présentant des caractéristiques d’usure modérées ou pour obtenir un ensemble de chargement avec un poids relativement peu élevé.
• Type J : Cône standard en acier, d’épaisseur 2mm ou 4mm. Existe aussi en acier INOX pour le déchargement de denrées alimentaires et en Hardox en épaisseur 4 mm.
• Type L : Cône emboitant, en acier. Existe également en Hardox. Les anneaux et cônes peuvent être combinés sur les différents types de souffl ets.

Sorties de manches de chargement télescopiques :

• Type TB : Sortie basic
• Type TS : Sortie standard
• Type TH : Sortie Heavy Duty
• Type FS : Sortie plate standard
• Type FH : Sortie plate Heavy Duty
• Type F : Sortie plate Type FF : Sortie plate
• Type MS : Sortie multiple standard, combinaison de TS et FS Type MH : Sortie multiple Heavy Duty, combinaison de TH et FH Type T, F et M adaptables sur sortie télescopique

Accessoires

• Flex Close : cône de fermeture mécanique ou électrique empêchant la pénétration de corps étrangers lorsque la manche n’est pas en cours d’utilisation.
• Flex Seal : manchon gonflable, action de joint fiable entre les installations.
• Flex Fill : optimise le remplissage par une action de dispersion
• Flex Positioner : Système de positionnement motorisé. Déplacement de la manche de chargement à l’horizontale sur 2 m et rotation sur 360°.
• Flex Control : Ensemble d’équipements électriques contrôlés par un boitier de commandes.
• Flex Vib : fonction de vibration située près de la sortie, permettant de réduire l’accumulation dans la manche de produits à tendance collante ou hygroscopique. Détecteurs : capacitif, rotatif, vibrant, pneumatique
