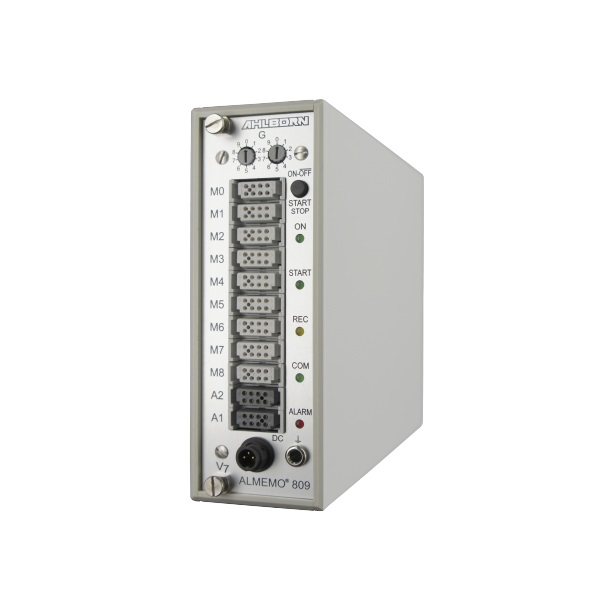

Appareil de mesure et centrale d’acquisition aveugle MA809
Caractéristiques :
- Nombre d'entrées : 9 entrées pour connecteurs D6 et D7
L'ALMEMO® 809 fonctionne comme appareil de mesure et centrale d’acquisition aveugle.
Matériel de nouvelle génération, il offre d‘excellentes fonctions et applications à l'aide des capteurs D7 les plus récents tout en restant compatible avec les capteurs plus anciens.
Doté de 9 entrées, l'appareil de mesure fonctionne comme interface PC avec le logiciel de mesure WinControl (accessoires) ou en alternative comme centrale d‘acquisition.
La configuration complète des paramètres de votre centrale s‘effectue à l‘aide du logiciel ALMEMO® Control (fourni à la livraison).
Les principales caractéristiques de cet appareil de mesure et d'acquisition aveugle sont :
- 9 entrées pour connecteurs D6 et D7
- Fonctionnement en centrale d'acquisition ou interface PC
- Cadence jusqu'à 1000 mesures / seconde
- Alimentation 12 Vcc 400 mA
- Mémoire jusqu'à 400.000 mesures
- Horloge temps réel
- Dimensions 180x49x137 mm
Caractéristiques
| Nombre d'entrées | 9 entrées pour connecteurs D6 et D7 |
|---|
| Entrées de mesure | 9 entrées femelles ALMEMO® pour capteurs ALMEMO® toute génération : capteurs analogiques, capteurs D6 et D7 |
| Classe de précision | AA |
| Cadence de mesure des capteurs analogiques, capteurs D6 | 100, 50, 10 et 2,5 mesures/s |
| Sép. galvanique pour capteurs analogiques | à relais semi-conducteurs (50 V) isol. galvanique supplémentaire |
| entre entrées mesure et alimentation (masse appareil) | |
| Canaux | jusqu‘à 90 canaux de mesure par appareil |
| Tension d‘alimentation capteur | 12 V, 400 mA max. |
| Sorties | 2 prises ALMEMO® pour tous les modules de sortie (câble de données, analogique, déclenchement, relais, connecteur mémoire etc.) |
| ÉQUIPEMENT : | |
| Manipulation | 1 touche, 5 LED, 2 codeurs |
| Mémoire | FLASH 8 Mo (400 000 jusqu‘à 1,5 million de valeurs de mesure) |
| Heure et date | horloge temps réel (4.7 ppm) sauvegardée par pile au lithium |
| Alimentation : | |
| Adaptateur secteur | ZA1212NA10 100 à 240 V CA vers 12 V CC, 2 A, séparation galvanique |
| Consommation sans modules d‘entrée et de sortie | en mode actif : env. 50 mA |
| mode veille : env. 0.05 mA | |
| Boîtier | P180 x L49 x H137 m, |
| PS, poids env. 490 g |
Mot du fournisseur
Zoom sur... Les nouveaux capteurs numériques ALMEMO® D7 : Les capteurs ALMEMO® D7 enrichissent le système existant de nombreuses nouvelles fonctions.
Ils fonctionnent avec une interface entièrement numérique vers l‘appareil de mesure ALMEMO® 809 et offrent une transmission série rapide des mesures. Les plages de mesure du connecteur ALMEMO® D7 sont indépendantes de l'appareil de mesure et peuvent être étendues à volonté pour de nouvelles applications.
L'affichage des mesures comporte jusqu‘à 8 chiffres (selon les plages), les unités jusqu‘à 6 caractères. Pour la dénomination des capteurs, il est possible d'utiliser jusqu‘à 20 caractères.
Les capteurs ALMEMO® D7 possèdent un processeur qui leur est propre. Ils fonctionnent en parallèle, à leur cadence de mesure spécifique. Ainsi, les capteurs D7 atteignent des vitesses de mesure élevées pour les mesures dynamiques. De plus, les durées de scrutation de l‘appareil ALMEMO® 809 peuvent se régler individuellement pour les capteurs rapides et lents. Le connecteur ALMEMO® D7 traite jusqu'à 10 canaux de valeurs de mesure et de valeurs de fonction. Ceci ouvre de nouvelles applications, notamment pour les capteurs multiples (par ex. capteurs météo) et pour le raccordement d‘équipements tiers complexes (par ex. analyseurs physico-chimiques, analyseurs d‘énergie).
Entrées de mesure pour 9 capteurs ALMEMO® de toutes générations : Selon les capteurs raccordés, l'appareil de mesure peut traiter jusqu‘à 90 canaux de mesure.
Tous les capteurs nouveaux et existants, peu importe leurs grandeurs de mesure, peuvent être raccordés et valorisés. Les capteurs à signal analogique sont mesurés par le convertisseur AN intégré, rapide et à haute résolution. La séparation galvanique supplémentaire entre les entrées de mesure et l‘alimentation (masse appareil) augmente la qualité de la mesure. Les capteurs numériques D6 et les nouveaux capteurs numériques D7 transmettent leurs mesures en numérique à l‘appareil de mesure.
L‘appareil de mesure gère toutes les fonctions ALMEMO® de connecteur et de capteur. La configuration complète de tous les paramètres de capteur ALMEMO® standard, D6, D7 s'effectue à l‘aide du logiciel ALMEMO® Control (fourni à la livraison).
La centrale d‘acquisition pour toutes les applications sur mémoire : Pour enregistrer les valeurs de mesure, une mémoire flash de 8 Mo est intégrée. Pour des tâches de contrôle, elle peut également être confi gurée comme mémoire circulaire. Pour des volumes de données plus importants, il existe une mémoire externe par carte SD enfichable.
Pour des enregistrements autonomes sur le long terme, la centrale d'acquisition passe en mode veille, économique en énergie.
