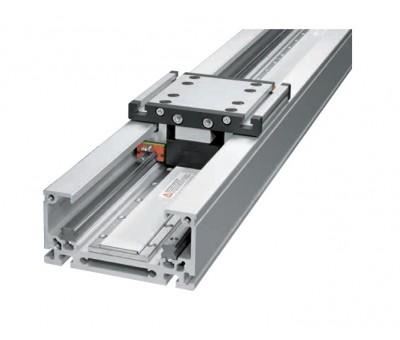

Axe linéaire électrique pour course jusqu'à 30 m LMH1L
Sur l’axe LMH, les guidages par rails profilés et le moteur linéaire sont intégrés dans le profilé aluminium. Cela permet une architecture très compacte. Des rainures en T ménagées dans le profilé permettent de monter l’axe LMH de manière très flexibles et de le livrer doté de courses de translation sur mesure.
L’axe de portique LMH1L-S1 est un actionneur complet équipé de moteurs linéaires avec courses de translation pouvant atteindre 30 m. La technologie des moteurs linéaires permet de positionner plusieurs chariots indépendamment les uns des autres.
La mesure de la course est incrémentale et permet une précision de positionnement atteignant 0,05 mm. En option, un système mesurant en valeur absolue est possible.
Compatible avec la plupart des variateurs du marché
En option système de protection
Caractéristiques
- Effort permanent de 220 à 520 N
- Effort pic de 560 à 1300 N
- Course jusqu’à 4000 mm
- Vitesse maximum 4 m/s
- Accélération maximum 50 m/s²
- Répétabilité jusqu’à 0,02 mm suivant règle de mesure utilisée
- Largeur de 178 mm à 272 mm
