CORAL

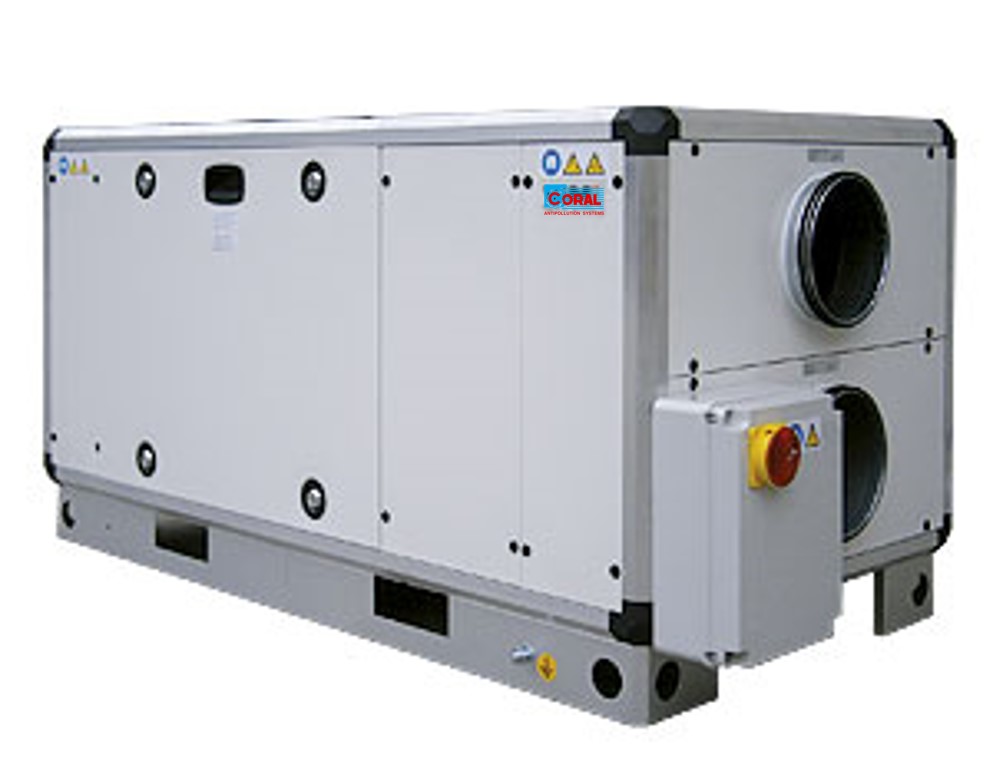

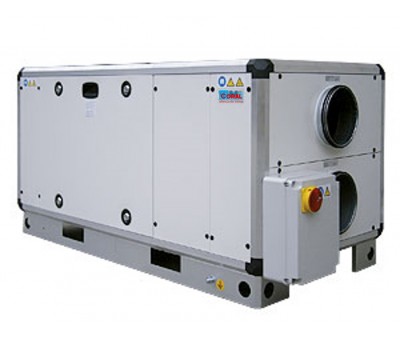

Centrale d'introduction extraction d'air CTA Double flux
Cette centrale de traitement d'air présente la particularité de fonctionner en double flux. Elle peut donc être utilisée :
- en extraction d'air : pour l'assainissement des atmosphères de locaux et d'atelier
- en introduction ou ré-introduction d'air, pour compenser des volumes aspirés.
Caractéristiques
| Modèle | UTA 220 |
| Puissance ventilateur | 30 kW |
| Puissance calorifique | 175 000 Kcal/h |
| Type de filtres | G4 |
| Nombre de filtres | 8 |
| Dimensions filtre | 592*592*98 mm |
| Type de bruleur | RIELLO |
| Directive gaz | 90/396/CEE |
| Dimensions | 6850*2100*2520 mm |
La structure est réalisée en profilés autoportant, entièrement démontable, comprenant des panneaux de type «sandwich» double peau en laine de roche (normalement 50 mm).
Les portes d’inspection sont construites comme les panneaux et sont dotées de poignées en résine nylon.
La section de chauffage de la C.T.A prévoit le logement pour le brûleur à veine d’air.
La section de filtration est composée par un système de filtration monté sur guides, de type G4 95% EU14 gravimétrique, avec prises de pression.
La section de ventilation comporte des ventilateurs à double aspiration avec pâles en panier, accouplés au moteur par des courroies et poulies, l’ensemble monté sur un châssis commun et soutenu par des supports anti-vibrations. Les moteurs sont montés sur des chariots avec une seule vis de manœuvre ce qui rend les opérations de tension et de remplacement des courroies extrêmement simples.
Sur demande la centrale est fournie avec registre antigel dotée de servomoteur (thermostat exclu).
