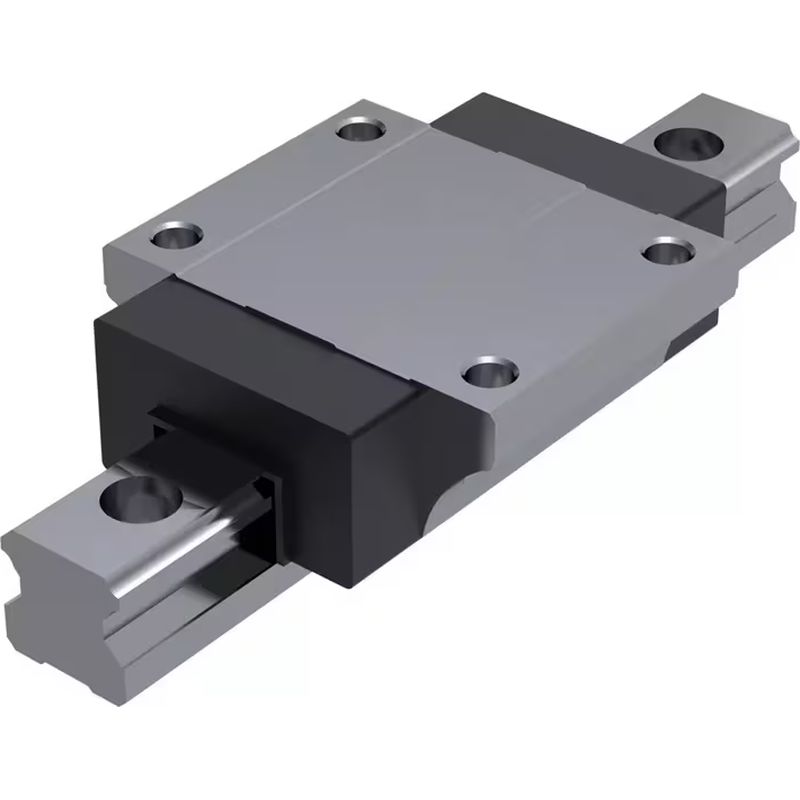

Chariot de guidage à brides standard
Description
Ce chariot de guidage à brides est un type de palier linéaire utilisé pour les applications de mouvement à usage intensif et précis.
Ils apportent précision, stabilité et fiabilité. Leurs rails en acier sont durcis à cœur pour une durabilité et une durée de vie de résistance à l'usure accrues.
La conception à bride offre une grande surface sur laquelle installer le composant mobile, mais aussi la capacité de se fixer à la pièce mobile depuis le dessus ou le dessous du chariot.
Il est utilisé dans de nombreuses applications, dont les équipements, l'automatisation, les systèmes de manutention de matériaux, les dispositifs médicaux, etc.
- Les rails en acier sont durcis à cœur pour une durabilité et une durée de vie de résistance à l'usure accrues.
- Apportent précision, stabilité et fiabilité.
- La conception à bride offre une plus grande surface sur laquelle installer le composant mobile, mais aussi la capacité de se fixer à la pièce mobile depuis le dessus ou le dessous du chariot.
- Matière : Acier
- Séries : SRL1016F
Caractéristiques

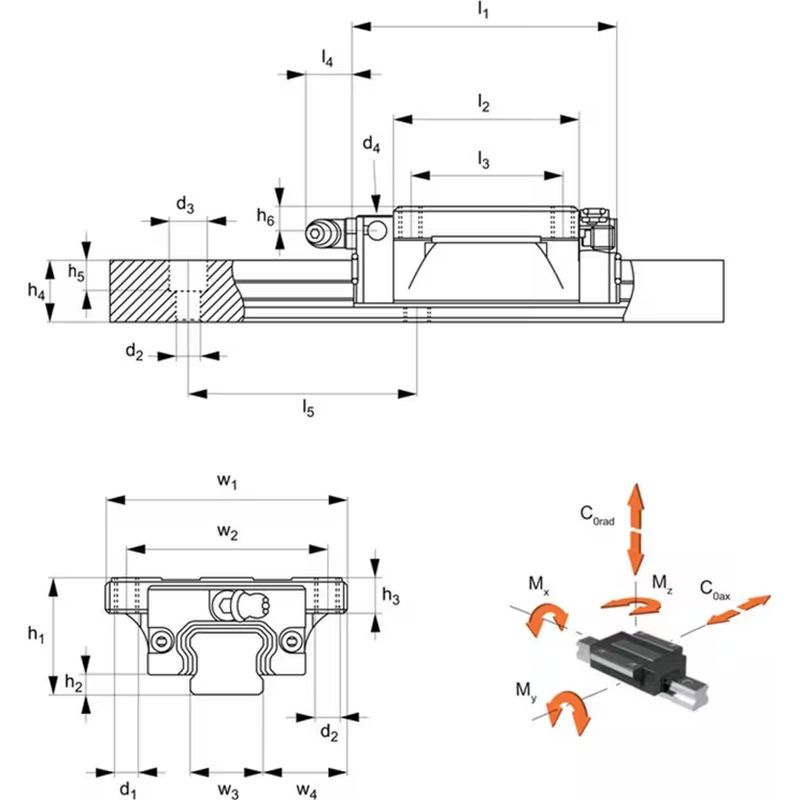

| Référence | l1 | l2 | l3 | h1 | h2 | w1 | Taille du rail |
| 20158644 | 70.1 | 48.5 | 40.0 | 30.0 | 4.5 | 63.0 | 20.0 |
| 20158705 | 111.5 | 80.5 | 62.0 | 48.0 | 7.5 | 100.0 | 35.0 |
| 20158774 | 93.9 | 72.2 | 45.0 | 36.0 | 5.8 | 70.0 | 25.0 |
| 20158637 | 58.6 | 40.2 | 30.0 | 24.0 | 3.4 | 47.0 | 15.0 |
| 20158651 | 82.9 | 61.3 | 40.0 | 30.0 | 4.5 | 63.0 | 20.0 |
| 20158811 | 193.0 | 154.0 | 95.0 | 70.0 | 12.7 | 140.0 | 55.0 |
| 20158798 | 123.5 | 92.5 | 62.0 | 48.0 | 7.5 | 100.0 | 35.0 |
| 20158699 | 130.5 | 103.5 | 52.0 | 42.0 | 7.0 | 90.0 | 30.0 |
| 20158767 | 66.1 | 47.7 | 30.0 | 24.0 | 3.4 | 47.0 | 15.0 |
| 20158682 | 94.8 | 67.8 | 52.0 | 42.0 | 7.0 | 90.0 | 30.0 |
| 20158750 | 210.0 | 171.0 | 95.0 | 70.0 | 12.7 | 140.0 | 55.0 |
| 20158781 | 105.0 | 78.0 | 52.0 | 42.0 | 7.0 | 90.0 | 30.0 |
| 20158804 | 145.0 | 110.0 | 80.0 | 60.0 | 8.9 | 120.0 | 45.0 |
| 20158675 | 108.6 | 86.9 | 45.0 | 36.0 | 5.8 | 70.0 | 25.0 |
| 20158729 | 129.0 | 94.0 | 80.0 | 60.0 | 8.9 | 120.0 | 45.0 |
| 20158712 | 153.5 | 122.5 | 62.0 | 48.0 | 7.5 | 100.0 | 35.0 |
| 20158668 | 79.2 | 57.5 | 45.0 | 36.0 | 5.8 | 70.0 | 25.0 |
| 20158736 | 174.0 | 139.0 | 80.0 | 60.0 | 8.9 | 120.0 | 45.0 |
| 20158743 | 155.0 | 116.0 | 95.0 | 70.0 | 12.7 | 140.0 | 55.0 |
Mot du fournisseur
Les chariots linéaires sont des composants essentiels des systèmes de mouvement linéaire, conçus pour produire un mouvement fluide et précis le long de trajectoires linéaires.
Ils jouent un rôle crucial dans les applications nécessitant un mouvement linéaire contrôlé et prévisible. De la fabrication et de l'automatisation à la robotique et aux systèmes de convoyage, ces composants contribuent à l'efficacité et à la précision de diverses machines.
Le choix d'un type particulier de chariot linéaire dépend de facteurs tels que la capacité de charge, les exigences de précision, les conditions environnementales et les contraintes d'espace.
La large gamme proposée par ESSENTRA répondra assurément à votre besoin : consultez nous.
Ils jouent un rôle crucial dans les applications nécessitant un mouvement linéaire contrôlé et prévisible. De la fabrication et de l'automatisation à la robotique et aux systèmes de convoyage, ces composants contribuent à l'efficacité et à la précision de diverses machines.
Le choix d'un type particulier de chariot linéaire dépend de facteurs tels que la capacité de charge, les exigences de précision, les conditions environnementales et les contraintes d'espace.
La large gamme proposée par ESSENTRA répondra assurément à votre besoin : consultez nous.
