Cintreuse à galets hydraulique, série PBH
Cette série de cintreuses à galets pour profilés PBH est à commande hydraulique des galets presseurs. Elle permet une position de travail horizontale ou verticale.
Chaque cintreuse de profilés est fournie avec 3 galets traités, motorisés. Elle est équipée en standard de guides latéraux mécaniques sur 3 axes, d’un système de visualisation du positionnement des galets latéraux et d’un pupitre de commande mobile.
Les cintreuses à galets hydrauliques PBH sont fournies avec support latéral hydraulique axe Z, (en option sur PBH60), et 3 supports latéraux hydrauliques (Axes Z, U, C) sur PBH125
Caractéristiques

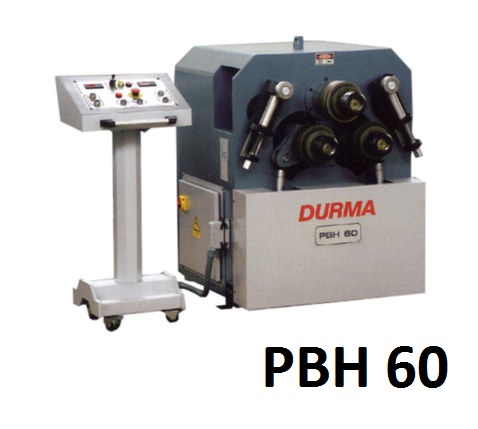

| Type Cintreuse de profilés | PBH 60 |
| Capacité dans les cornières | 50x50x5 mm |
| Capacité dans les T | 60x7 mm |
| Capacité dans les U | UPN 80 mm |
| Capacité dans le carré | 40 mm |
| Capacité dans le fer plat sur champ | 70x10 mm |
| Diamètre de l'arbre du galet supérieur | 60 mm |
| Diamètre de l'arbre des galets latéraux | 60 mm |
| Diamètre des galets | 177 mm |
| Commande hydraulique | |
| Vitesse de cintrage | 5 m/mn |
| Moteur | 3,7 kw |
| Poids approximatif | 950 kg |
| Encombrement | 1160x1000x1175 mm |
Options PBH 60
support latéral hydraulique (Axe Z )
Support latéral hydraulique (Axe Z) avec visu
3 supports latéraux hydrauliques (Axes Z, U, C)
CN - Axes X, Y, R ou Axes X, Y, R et Z ou Axes X, Y, R et Z, U, C
Vitesse variable
| Type Cintreuse de profilés | PBH 80 |
| Capacité dans les cornières | 80x80x8 mm |
| Capacité dans les T | 80x9 mm |
| Capacité dans les U | UPN 120 mm |
| Capacité dans le carré | 50x50 mm |
| Capacité dans le fer plat sur champ | 80x20 mm |
| Diamètre de l'arbre du galet supérieur | 85 mm |
| Diamètre de l'arbre des galets latéraux | 85 mm |
| Diamètre des galets | 247 mm |
| Commande hydraulique | |
| Vitesse de cintrage | 6,5 m/mn |
| Moteur | 7,5 kw |
| Poids approximatif | 2350 kg |
| Encombrement | 1580x1200x1410 mm |
Option PBH80
Support latéral hydraulique (Axe Z) avec visu,
3 supports latéraux hydrauliques (Axes Z, U, C),
CN : Axes X, Y, R ou CN ou Axes X, Y, R et Z ou Axes X, Y, R et Z, U, C
Vitesse variable
| Type Cintreuse de profilés | PBH 100 |
| Capacité dans les cornières | 100x100x10 mm |
| Capacité dans les T | 100x11 mm |
| Capacité dans les U | UPN 160 mm |
| Capacité dans le carré | 60x60 mm |
| Capacité dans le fer plat sur plat | 180x35 mm |
| Capacité dans le fer plat sur champ | 100x25 mm |
| Diamètre de l'arbre | 110 et 100 mm |
| Diamètre des galets | 315 mm |
| Vitesse de cintrage | 7,5 tr/mn |
| Moteur | 11 kw |
| Poids approximatif | 3360 kg |
| Encombrement | 1750x1340x1650 mm |
Options PBH100
DT10 Controller
DNC 880S-2D graphique couleur
DELEM DA 56
CN ou Axes X, Y, R et Z ou Axes X, Y, R et Z, U, C
Vitesse variable

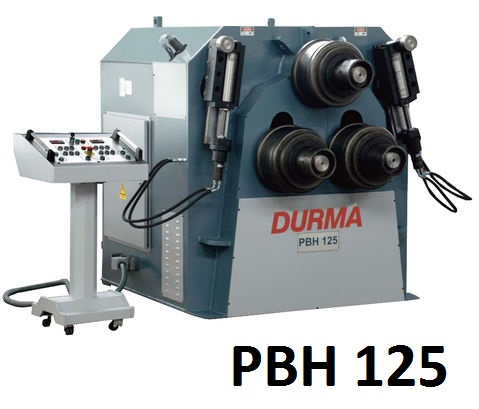

| Type Cintreuse de profilés | PBH 125 |
| Capacité dans les cornières | 120x120x12 mm |
| Capacité dans les T | 120x13 mm |
| Capacité dans les U | UPN 120 mm |
| Capacité dans le carré | 75 mm |
| Capacité dans le fer plat sur champ | 120x25 mm |
| Diamètre de l'arbre du galet supérieur | 140 mm |
| Diamètre de l'arbre des galets latéraux | 120 mm |
| Diamètre des galets | 380 mm |
| Commande hydraulique | |
| Vitesse de cintrage | 7,5 m/mn |
| Moteur | 15 kw |
| Poids approximatif | 4600 kg |
| Encombrement | 1850x1550x1685 mm |
Options PBH 125
DT10 Controller
DNC 880S-2D graphique couleur
DELEM DA 56
Axes X, Y, R et Z, U, C
Vitesse variable
