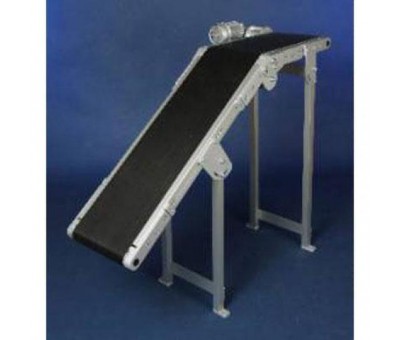

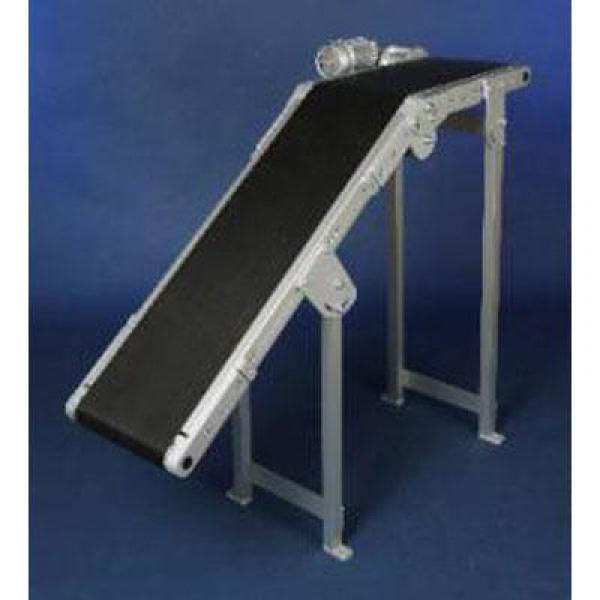

Convoyeur ascendant en aluminium avec plage haute
Equipé d’une bande à rainures particulièrement adhésive, ce convoyeur élévateur à tapis permet de transporter de petites marchandises sans avoir besoin de tasseaux horizontaux. Il est cependant bien sûr possible d’équiper ce convoyeur d’une bande à tasseaux et de rails de guidage latéral fixes.
Le transporteur à bande GAL-60-S est employé quand une partie horizontale est nécessaire pour le transfert après un convoyage ascendant. L’angle de montée du GAL-60-S par rapport au sol est réglable en continu sans palier entre 30 et 60°.

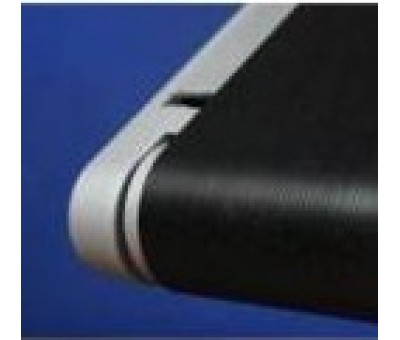

Le GAL-60-S possède un cadre TorsioDur haut de 60 mm extrêmement résistant à la torsion.
Les longueurs des parties ascendante et horizontale peuvent être adaptées aux exigences respectives. Une longueur de 4 mètres ne doit cependant pas être dépassée.
En principe, ce type de construction avec partie supérieure horizontale peut être dérivé de chacun de nos convoyeurs en Z.
Caractéristiques
Charge totale admissible sur la bande : jusqu’à 30 kg*.
Largeur de bande : 200, 250, 300, 350, 400, 450, 500, 550 et 600 mm.

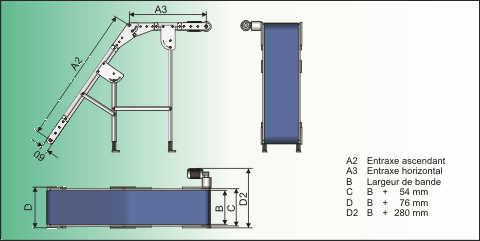

Entr'axe A2 ascendant: compris entre 500 et 3.500 mm.
Entr'axe A3 horizontal en haut: compris entre 500 et 3.500 mm.
Longueur totale A2 + A3 : maximum 4.000 mm.
Motorisation
- pour vitesse de bande constante : v = env. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 ou 36,6 m/min.
- pour vitesse de bande variable : v = env. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 ou 14,6-51,3 m/min.
* Charges plus élevées à la demande.
