Convoyeur élévateur à bande inclinée

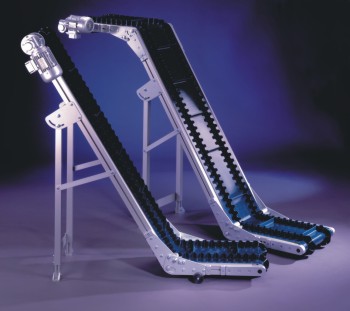

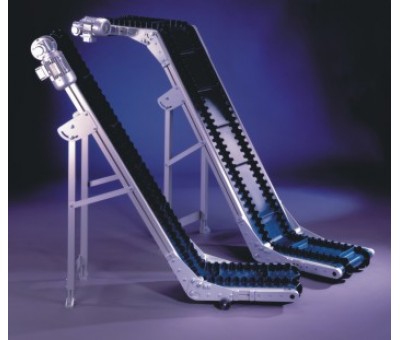

Le convoyeur élévateur GAL-60-K-W est composé d´une partie horizontale et d´une partie ascendante. Avec sa bande à bords ondulés, il est capable de recevoir et de transporter les petites pièces et le vrac.
Le cadre TorsioDur du GAL-60-K-W extrêmement résistant à la torsion mesure 60 mm de haut.
La longueur des parties horizontale et élévatrice peuvent varier* selon l´utilisation prévue.
Il est possible de modifier l´angle de la partie ascendante en continu, entre 40 et 60°.
La partie horizontale du transporteur à bande est équipée de roulettes en standard, ce qui le rend facilement orientable et déplaçable.
*La longueur totale ne doit pas dépasser 4 mètres.
Caractéristiques
Charge standard* sur bande jusqu´à 30 kg.
Largeurs de bande utiles / totale disponibles : 130/300, 180/350, 230/400, 280/450, 330/500, 380/550 ou 430/600 mm.

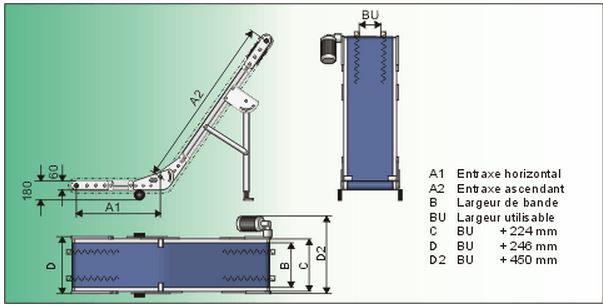

Entr'axe A1 horizontal: compris entre 500 et 3.500 mm.
Entr'axe A2 ascendant: compris entre 500 et 3.500 mm.
Longueur totale A1 + A2: au maximum 4.000 mm.
Motorisation pour vitesse de bande constante : v = env. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 ou 36,6 m/min. Raccordement au 220/240 ou 380/415 V, 50 Hz, triphasé. Type de protection IP 54.
Autres vitesses de bande à la demande.
Motorisation pour vitesse de bande variable : v = env. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 ou 14,6-51,3 m/min. Autres plages de vitesses à la demande.
Le matériel comprend un régulateur de fréquence avec câble et prise pour 230 V 50 Hz. Type de protection IP 65.
*Charges plus élevées à la demande.
