Convoyeur tapis modulaire plastique en Z

Caractéristiques :

Voir toutes les caractéristiques

Le convoyeur à tapis modulaire plastique AM-Z-W est un transporteur à bande élévateur, à disposition en Z, permettant de relier 2 niveaux de convoyeur. Particulièrement robuste, il est conçu avec châssis aluminium hauteur 95 mm.
L'angle de montée du convoyeur élévateur AM-Z-W est réglable depuis le sol par tranches de 5° et oscille entre 40 et 60°.
La longueur de la partie horizontale inférieure et supérieure et de la partie ascendante peut être adaptée à chaque cas d'application spécifique.

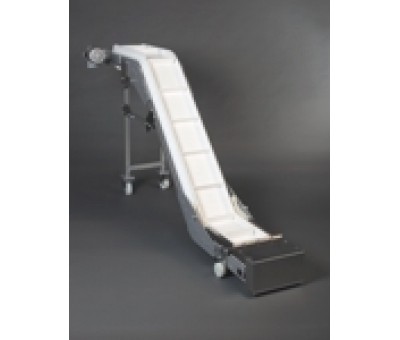

La partie horizontale est équipée en standard de roulettes d’appui qui permettent de déplacer facilement le convoyeur. Comme le montre l'illustration, la partie ascendante peut être équipée d'un support double. Le convoyeur à bande modulaire peut aussi être utilisé avec un support à colonne mobile en H

Caractéristiques

Charge totale convoyeur élévateur en Z : 30 kg . Autres sur demande
Largeur de bande utile entre les plaques latérales / Largeur de bande totale :
136/228 mm, 212/304 mm, 288/380 mm, 364/456 mm, 440/532 mm, ou 516/608 mm.

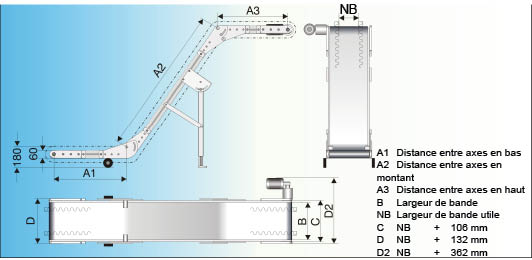

Distance entre axes (Toutes les longueurs  intermédiaires sont disponibles)
A1 horizontalement en bas : 500 à 3 000 mm.
A2 en montant : 500 à 3 000 mm.
A3 horizontalement en haut : 500 à 3 000 mm.
Longueur totale A1 + A2 + A3 : max. 4 000 mm.
Entraînement  vitesse de bande
constante : env. 5,6 / 10,4 / 15,6 / 20,8 / 31,2 ou 44,6 m/min.
variable : env. 2,2-7,8 / 4,2-14,6 / 6,2-21,8 / 8,3-29,1 / 12,5-43,7 ou 17,8-62,4 m/min.
La livraison comprend un régulateur de fréquence numérique raccordé, prêt à être branché à 230 V, 50 Hz. Degré de protection IP 65.
