KOBOLD INSTRUMENTATION

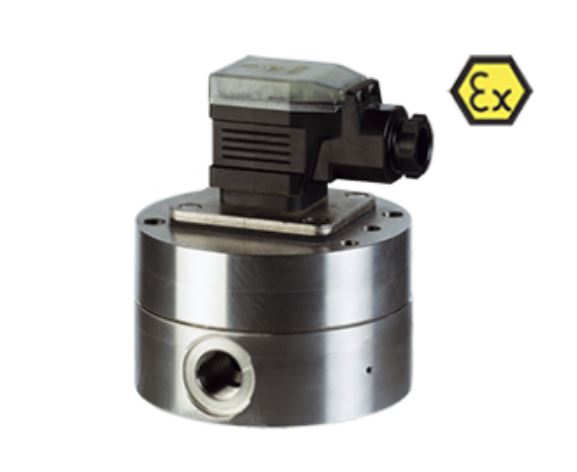

Débitmètre volumétrique à engrenages DZR
Le débitmètre à engrenages DZR ont été développés pour la mesure volumétrique économique du débit de liquides visqueux. L’instrument de mesure se compose d’une paire de roues dentées, entraînées par le liquide selon le principe du moteur à engrenages.
Les paliers sont suivant les modèles soit sous forme de roulements à billes, soit sous forme de paliers lisses.
La rotation de ces engrenages est transmise sans contact à 2 capteurs logés dans la partie supérieure, au travers d'une plaque amagnétique résistant à la pression.
Différents modèles existent, selon le matériau du corps, le type de liquide (plus ou moins lubrifiant, plus ou moins visqueux) et la précision.
Le débitmètre volumétrique à engrenages DZR existe également en version ATEX pour utilisation en zone à risque déflagrant.
Caractéristiques
| Débitmètre à engrenage | Série DZR |
|
Gamme de mesure
|
0,008-2 L/min ...3-700 L/min pour liquides |
| Raccord | G 1/8...G 1 femelle |
| Matière | fonte grise, acier inox |
| Pression max. | 400 bar |
| Température max. | 150 °C |
| Précision | ± 0,3%... ± 1% de la valeur mesurée |
| Gamme de viscosité | max. 30.000 mm²/s |
| Sortie ² | impulsionnelle, analogique, compteur, contacts,indication digitale |
